Absolutně nulový přesah zádě přes pásy

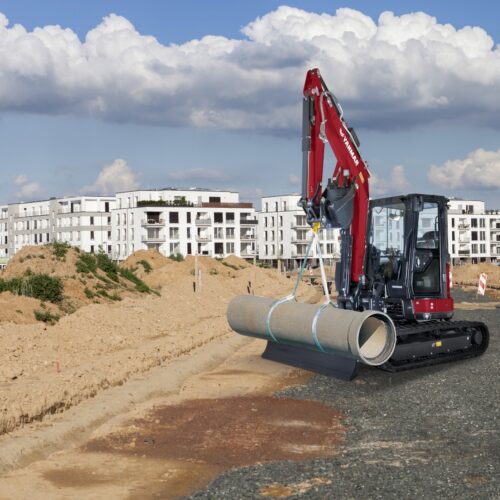

Minirypadlo ViO50-6B
Kompaktní minirypadlo s vysokým výkonem a komfortní kabinou
Pásové rypadlo konceptu ViO – s nulovým přesahem zádě. Ideální pro nasazení ve stísněných prostorech, jednoduchá přeprava, komfortní obsluha. Mimořádná patentovaná konstrukce robustního výložníku stroje s mimoosým kopáním a vysokými rypnými a zvedacími silami.

Snížená hlučnost
Inženýři Yanmaru kladli důraz na nalezení nových cest jak snížit hlučnost v kabině. Díky novému řešení konstrukce kabiny došlo ke snížení hlučnosti až o 3 dB(A), což zvyšuje pohodlí obsluhy minirypadla ViO50-6B.

Vylepšená cirkulace
Rozložení a oběh vzduchu v kabině byl vylepšen díky novému optimálnímu umístění 6 větracích otvorů. Nové řešení zajišťuje dokonalé odmlžování oken a přispívá ke zvýšení pohodlí obsluhy, obvzláště za horkého počasí.

Automatická 2. rychlost
Minirypadlo ViO50-6B je v základu vybaveno automatickým dvourychlostním pojezdem s maximální rychlostí 2,4 a 4,6 km/h. Hnací motory automaticky přepínají rychlost podle požadovaného výkonu, obsluze je tak poskytnuta optimální rychlost a síla.

Motor nové generace
Spolehlivý vodou chlazený motor Yanmar 4TNV88-PBV s filtrem pevných částic (DPF) o výkonu 28,3 kW. Motor dosahuje ještě nižší spotřeby paliva díky novému systému automatického řízení a snižování otáček a režimu pojezdu ECO.

Mimoosé kopání
Systém mimoosého kopání s celkovým rozsahem vytočení ramene o velikosti 136° dává minirypadlu ViO50-6B nedostižnou volnost a univerzálnost nasazení. Robustní konstrukce v kombinaci s vysokými rypnými silami zabezpečují vysokou efektivitu a dlouhou životnost tohoto systému.

Nová konstrukce ramene
Konstrukce ramene minirypadla ViO50-6B byla výrazně změněna a zesílena. Stroj nyní dosahuje až o 10 % vyšších zvedacích síl, zatímco celková hmotnost ramene byla snížena o 40 kg. Celkově nová konstrukce přináší vyšší stabilitu minirypadla, vyšší odolnost a delší životnost ramene a nižší náklady.

Stabilní podvozek
Všechny součásti podvozku minirypadla ViO50-6B byly vylepšeny, což zvyšuje odolnost a prodlužuje životnost stroje. Prostřední rám je konstruován pro maximální odolnost a poskytuje tak vynikající torzní tuhost. Nová konstrukce podvozku přináší optimální rozložení váhy a přispívá tak ke zvýšení stability.

Ochrana všech pístnic
Minirypadlo ViO50-6B je v základu vybaveno unikátní a kompletní ochranou všech pístnic. Pístnice ramene, násady, lopaty a čelní radlice jsou kryty pláty z pružinové oceli které minimalizují nebezpečí poškození těchto pístnic. Toto jednoduché řešení výrazně snižuje náklady na opravy a zároveň neproduktivní prostoje rypadla z důvodu poruchy.

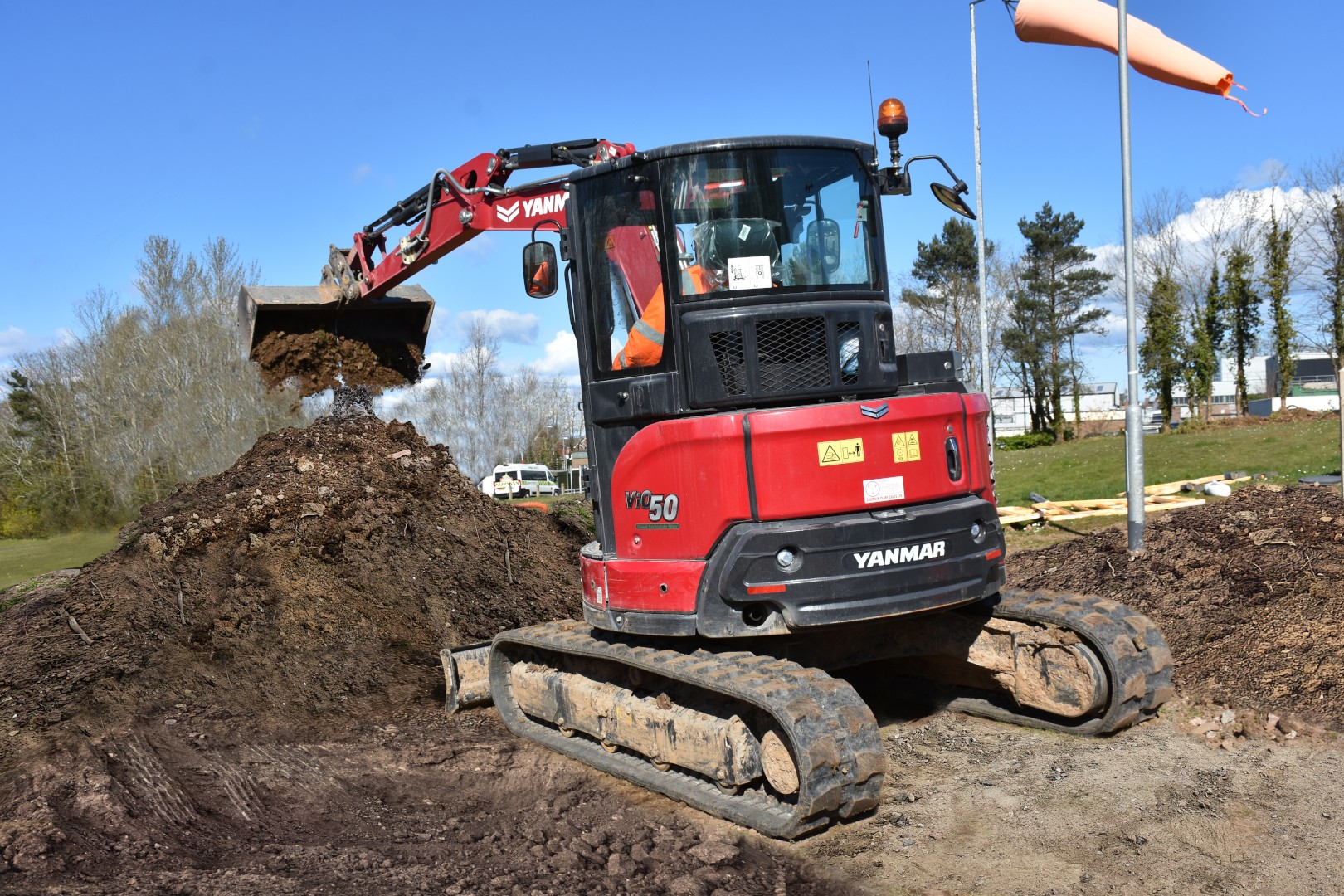

Absolutně nulový přesah
Minirypadlo ViO50-6B je konstruováno s absolutně nulovým přesahem zádě přes pásy, ani protizávaží, ani přední část horního rámu nepřesahují šířku pásů. Tento koncept je společný pro všechna rypadla a minirypadla Yanmar řady ViO. Obsluha díky tomu může bez obav z poškození plně využít minirypadlo i ve stísněných prostorech, jako například při práci u zdi.
Soubory ke stažení
![]() | ||
HMOTNOST | TLAK NA PODLOŽÍ | |
Provozní hmotnost (gumové pásy) | 4 855 kg | 0,310 kgf/cm² |
Přepravní hmotnost (gumové pásy) | 4 780 kg | 0,300 kgf/cm² |
S ocelovými pásy | 4 985 kg | 0,320 kgf/cm² |
S přídavným protizávažím | + 195 kg | - |
![]() | ||
Typ | 4TNV88-PBV | |
Úprava výfukových plynů | Stupeň V - motor s DPF | |
Palivo | Diesel | |
Čistý výkon motoru | 27,5 kW při 2 200 ot/min | |
Celkový výkon motoru | 28,3 kW při 2 200 ot/min | |
Zdvihový objem | 2,189 l | |
Maximální točivý moment | 133,3 - 144,9 Nm | |
Chlazení | Vodou | |
Startér | 12 V - 2,3 kW | |
Baterie | 12 V - 100 Ah | |
Alternátor | 12 V - 55 A | |
![]() | ||
Maximální tlak | 245 barů | |
1 dvojité pístové čerpadlo s proměnným průtokem | 2 x 42,5 l/min | |
1 zubové čerpadlo | 37 l/min | |
1 zubové čerpadlo pro ovládací okruh | 10,8 l/min | |
PTO | TLAK (bar) | PRŮTOK (l/min) |
DVOUCESTNÝ | 0 - 245 | 79,5 - 37 |
JEDNOCESTNÝ | 0 - 245 | 79,5 - 37 |
![]() | ||
Rychlost jízdy | 2,4 / 4,6 km/h | |
Otáčení | 10 ot/min | |
Pracovní síla (rameno) | 22,7 / 21,0 kN (s prodlouženým ramenem) | |
Pracovní síla (lžíce) | 36,5 kN | |
Trakční síla | 42,7 kN | |
Stoupavost | 30° | |
Hlučnost (2000/14/CE&2005/88/CE) | 79 dBA / 94 dBA | |
![]() | ||
Počet horních pojezdových kladek | 1 | |
Počet spodních pojezdových kladek | 4 | |
Systém napínání pásu | Pomocí mazacího válce | |
![]() | ||
Palivová nádrž | 66 l | |
Chladicí kapalina | 7,4 l | |
Motorový olej | 7,4 l | |
Hydraulický okruh | 74 l | |
Hydraulická nádrž | 38 l |
A | Celková délka | 5 230 / 5 330* mm | H | Celková šířka radlice | 1 970 mm |
A' | Celková délka se zadní radlicí | 5 790 / 5 890* mm | I | Celková výška radlice | 400 mm |
B | Celková výška | 2 540 mm | J | Vzdálenost radlice | 1 890 mm |
C | Celková šířka | 1 940 mm | K | Max. výška radlice nad zemí | 500 mm |
D | Délka pásů na zemi | 2 070 mm | L | Max. hloubka spuštění radlice | 540 mm |
E | Délka podvozku | 2 590 mm | M | Minimální světlá výška | 345 mm |
F | Šířka dráhy | 1 590 mm | N | Světlá výška pod protizávažím | 625 mm |
G | Šířka pásu | 350 mm |
*s prodlouženým ramenem
A | Max. hloubka kopání – radlice zvednuta | 3 360 / 3 610* mm | H | Otočení výložníku vlevo | 68° |
B | Max. hloubka kopání – radlice spuštěna | 3 540 / 3 790* mm | I | Otočení výložníku vpravo | 68° |
C | Max. kopací dosah na zemi | 5 540 / 5 770* mm | J | Délka ramene | 1 450 / 1 700* mm |
D | Max. kopací dosah | 5 700 / 5 920* mm | K | Přední poloměr otáčení | 2 190 / 2 360* mm |
E | Max. vertikální stěna | 2 690 / 2 880* mm | L | Přední poloměr otáčení s otáčením výložníku | 1 760 / 1 910* mm |
F | Max. výška vykládky | 3 870 / 4 000* mm | M | Poloměr otáčení vzadu | 970 mm |
G | Max. výška řezu | 5 530 / 5 650* mm | M' | Poloměr otáčení vzadu s přídavným protizávažím | 1 045 mm |
*s prodlouženým ramenem
Mechanický rychloupínač
Hmotnost: 37 kg
Hydraulický rychloupínač
Hmotnost: 37 kg
Powertilt
(s mechanickým rychloupínačem)
Hmotnost: 80 kg
Powertilt
(s hydraulickým rychloupínačem)
Hmotnost: 85 kg
Podkopová lopata
Hmotnost: 69 – 119 kg
Objem: 67 – 230 l
Šířka: 300 – 800 mm
Podkopová lopata
(se symetrickým upínáním)
Hmotnost: 69 – 119 kg
Objem: 67 – 230 l
Šířka: 300 – 800 mm
Pevná svahovací lopata
Hmotnost: 139 – 200 kg
Objem: 175 – 267 l
Šířka: 1 200 – 1 800 mm
Pevná svahovací lopata
(se symetrickým upínáním)
Hmotnost: 139 – 176 kg
Objem: 175 – 236 l
Šířka: 1 200 – 1 600 mm
Hydraulicky naklápěná svahovací lopata
Hmotnost: 187 – 222 kg
Objem: 175 – 236 l
Šířka: 1 200 – 1 600 mm
Hydraulické kladivo
Hmotnost: 315 – 425 kg
Průtok: 50 – 95 l/min
Vrták
Mulčovač
