Minirypadlo ViO38

Kompaktní rozměry v kombinaci s vysokým výkonem

Pásové rypadlo konceptu ViO – s nulovým přesahem zádě. Ideální pro nasazení ve stísněných prostorech, jednoduchá přeprava, komfortní obsluha. Mimořádná patentovaná konstrukce robustního výložníku stroje s mimoosým kopáním a vysokými rypnými a zvedacími silami.


Vynikající viditelnost

Tvar kabiny minirypadla ViO38 umožňuje obsluze optimální 360° rozhled, který zvyšuje výkon a bezpečnost práce. Kabina je navíc vybavena 2 zpětnými zrcátky, které pomáhají obsluze v řízení, aniž by se zvedala ze sedačky.


Snadný přístup k údržbě

Denní údržba je jednoduchá a rychlá. Kryt motoru a postraní kryt se dají do široka otevřít, což umožňuje snadný přístup ke všem hlavním součástem: vzduchový filtr, kompresor, chladič, čerpadlo, baterie, nádrže provozních kapalin a další.


Motor nové generace

Spolehlivý vodou chlazený motor Yanmar 3TNV88-ESBV bez filtru pevných částic (DPF) o výkonu 18,9 kW / 25,3 HP. Motor dosahuje ještě nižší spotřeby paliva díky novému systému automatického řízení a snižování otáček a režimu pojezdu ECO.


Snadná obsluha

Minirypadlo ViO38 je v základu vybaveno pomocným hydraulickým okruhem, který je řízen proporcionálním ovládáním na joysticku, které přizpůsobuje směr a velikost průtoku oleje. Vytočení výložníku lze snadno ovládat pravým pedálem, což celkově usnadňuje práci.


Pracovní LED světlo

Minirypadlo ViO38 je v základu vybaveno pracovním LED světlometem zabudovaným pod ramenem. Pracovní světlomet umožňuje obsluze pracovat bezpečně, přesně a efektivně v noci nebo v prostředí se sníženou viditelností. Provedení LED navíc snižuje spotřebu energie.


Mimoosé kopání

Systém mimoosého kopání s celkovým rozsahem vytočení ramene o velikosti 108° dává minirypadlu ViO38 nedostižnou volnost a univerzálnost nasazení. Robustní konstrukce v kombinaci s vysokými rypnými silami zabezpečují vysokou efektivitu a dlouhou životnost tohoto systému.


Digitální rozhraní

Minirypadlo ViO38 je v základu vybaveno digitálním rozhraním se základními informacemi o stroji. 3.3" display řídicího panelu na pravé straně podává obsluze informace o spotřebě paliva, počtu motohodin, stavu stroje, intervalech údržby, a v přívadě poruchy i informace o zjištěné závadě.


Hydraulický systém ViPPS

Patentovaný unikátní hydraulický systém ViPPS (ViO Progressive Pumps System) kombinuje u minirypadla ViO33 výkon 4 samostatných hydraulických čerpadel o celkovém průtoku 111 l/min. Systém tak dosahuje výjimečné síly a rychlosti při zachování příjemné jemnosti a plynulosti ovládání a to vše i za jízdy.


Absolutně nulový přesah

Minirypadlo ViO38 je konstruováno s absolutně nulovým přesahem zádě přes pásy, ani protizávaží, ani přední část horního rámu nepřesahují šířku pásů. Tento koncept je společný pro všechna rypadla a minirypadla Yanmar řady ViO. Obsluha díky tomu může bez obav z poškození plně využít minirypadlo i ve stísněných prostorech, jako například při práci u zdi.

Soubory ke stažení

HMOTNOST
PŘEPRAVNÍ HMOTNOST*PROVOZNÍ HMOTNOST*TLAK NA PODLOŽÍ (PROVOZNÍ HMOTNOST)
Verze se stříškou / Gumové pásy3 500 kg3 575 kg0,337 kgf/cm²
Verze se stříškou / Ocelové pásy3 600 kg3 675 kg0,346 kgf/cm²
Verze s kabinou / Gumové pásy3 620 kg3 695 kg0,347 kgf/cm²
Verze s kabinou / Ocelové pásy3 720 kg3 795 kg0,356 kgf/cm²
S přídavným protizávažím+ 150 kg+ 150 kg-
MOTOR
Typ3TNV88-ESBV
PalivoDiesel
Čistý výkon motoru18,5 kW / 24,8 HP při 2 200 ot/min
Celkový výkon motoru18,9 kW / 25,3 HP při 2 200 ot/min
Zdvihový objem1,642 l
Maximální točivý moment85,5 - 94,5 Nm
ChlazeníVodou
Startér12 V - 1,7 kW
Baterie12 V - 65 Ah
Alternátor12 V - 55 A
HYDRAULICKÝ SYSTÉM
Maximální tlak220 barů
1 dvojité pístové čerpadlo s proměnným průtokem2 x 37 l/min
1 zubové čerpadlo26,2 l/min
1 zubové čerpadlo pro ovládací okruh10,8 l/min
PTOTLAK (bar)PRŮTOK (l/min)
DVOUCESTNÝ0 - 22063,2 - 1
JEDNOCESTNÝ0 - 22063,2 - 1
VÝKON
Rychlost jízdy2,7 / 4,5 km/h
Otáčení9,5 ot/min
Pracovní síla (rameno)18,1 kN
Pracovní síla (lžíce)32,1 kN
Stoupavost30°
Hlučnost (2000/14/CE&2005/88/CE)Lwag: 94 dBA ; Lpag: 82 dBA
PODVOZEK
Počet horních pojezdových kladek1
Počet spodních pojezdových kladek4
Systém napínání pásuPomocí mazacího válce
NÁPLNĚ
Palivová nádrž41 l
Chladicí kapalina4,2 l
Motorový olej7,3 l
Hydraulický okruh62 l
Hydraulická nádrž40 l

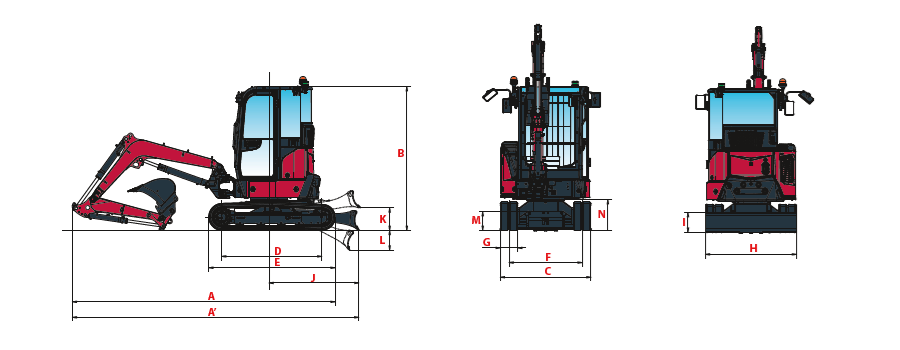

ACelková délka4 760 mmHCelková šířka radlice1 740 mm
A'Celková délka se zadní radlicí5 320 mmICelková výška radlice380 mm
BCelková výška2 470 mmJVzdálenost radlice1 630 mm
CCelková šířka1 740 mmKMax. výška radlice nad zemí425 mm
DDélka pásů na zemi1 710 mmLMax. hloubka spuštění radlice370 mm
EDélka podvozku2 160 mmMMinimální světlá výška320 mm
FŠířka dráhy1 440 mmNSvětlá výška pod protizávažím544 mm
GŠířka pásu300 mm

*s prodlouženým ramenem


AMax. hloubka kopání – radlice zvednuta3 350 mmHOtočení výložníku vlevo43°
BMax. hloubka kopání – radlice spuštěna3 530 mmIOtočení výložníku vpravo65°
CMax. kopací dosah na zemi5 350 mmJDélka ramene1 620 mm
DMax. kopací dosah5 470 mmKPřední poloměr otáčení2 100 mm
EMax. vertikální stěna2 820 mmLPřední poloměr otáčení s otáčením výložníku1 870 mm
FMax. výška vykládky3 730 mmMPoloměr otáčení vzadu775 mm
GMax. výška řezu5 130 mmM'Poloměr otáčení vzadu s přídavným protizávažím850 mm

*s prodlouženým ramenem

Mechanický rychloupínač na rypadlo. Černá barva, žlutá značka Yanmar.

Mechanický rychloupínač

Hmotnost: 37 kg

Hydraulický rychloupínač na rypadlo. 2 hadice. Černá barva, žlutá značka Yanmar.

Hydraulický rychloupínač

Hmotnost: 37 kg

Powertilt s mechanickým rychloupínačem na rypadlo. černá barva, žlutá značka Yanmar.

Powertilt
(s mechanickým rychloupínačem)

Hmotnost: 70 kg

Powertilt s hydraulickým rychloupínačem na rypadlo. černá barva, žlutá značka Yanmar.

Powertilt
(s hydraulickým rychloupínačem)

Hmotnost: 75 kg

Standardní podkopová lopata se zuby a s jednosměrným upínáním na rypadlo. Černá barva, žlutá značka Yanmar.

Podkopová lopata

Hmotnost: 51 – 99 kg
Objem: 40 – 175 l
Šířka: 250 – 800 mm

Standardní podkopová lopata na rypadlo se symetrickým upínáním Symlock. Černá barva, žlutá značka Yanmar.

Podkopová lopata
(se symetrickým upínáním)

Hmotnost: 51 – 91 kg
Objem: 40 – 150 l
Šířka: 250 – 700 mm

Pevná svahovací lopata s jednosměrným upínáním na rypadlo. Černá barva, žlutá značka Yanmar.

Pevná svahovací lopata

Hmotnost: 90 – 116 kg
Objem: 116 – 165 l
Šířka: 1 000 – 1 400 mm

Pevná svahovací lopata se symetrickým upínáním Symlock na rypadlo. Černá barva, žlutá značka Yanmar.

Pevná svahovací lopata
(se symetrickým upínáním)

Hmotnost: 90 – 116 kg
Objem: 116 – 165 l
Šířka: 1 000 – 1 400 mm

Hydraulicky naklápěná svahovací lopata na rypadlo. Černá barva, žlutý kryt.

Hydraulicky naklápěná svahovací lopata

Hmotnost: 145 – 172 kg
Objem: 116 – 165 l
Šířka: 1 000 – 1 400 mm

Hydraulické bourací kladivo na rypadlo. Černá barva, žlutá značka Yanmar.

Hydraulické kladivo

Hmotnost: 225 kg
Průtok: 40 – 65 l/min

Vrták na rypadlo. Černá barva.

Vrták

Mulčovač na rypadlo. Oranžová barva, bílé pozadí.

Mulčovač
