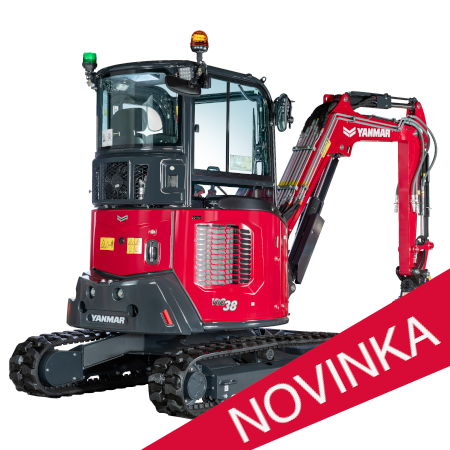

Minirypadlo ViO38

Kompaktní rozměry v kombinaci s vysokým výkonem

Pásové minirypadlo typu ViO – s minimálním přesahem zádě přes pásy. Ideální pro práci jak v otevřených, tak i ve stísněných prostorech. Komfortní a jednoduchá obsluha. Kombinace kompaktních rozměrů a vysokého výkonu.

Nová verze oblíbeného modelu ViO38-7 modernizuje jak vzhled, tak i jeho výbavu. Nově je tak ve výbavě například barevný displej s informacemi, nastavením a ovládáním stroje, funkce nastavení a uložení průtoků přídavných hydraulických okruhů, plovoucí radlice, zadní kamera, více přídavných hydraulických okruhů pro přídavná zařízení a mnoho dalšího.

Klimatizace

ViO38 může být vybaveno klimatizací, která udržuje stálou teplotu v kabině a zajišťuje odmlžování oken.

Plovoucí radlice

Plovoucí poloha čelní radlice umožňuje snadné zarovnávání terénu, jeho čištění a další úpravy.

Ochranné kryty pístnic

Ochranné kryty pístnic hydraulických válců ramene, násady, lopaty a čelní radlice výrazně snižují riziko jejich poškození.

Zadní kamera

Zadní kamera s barevným obrazem poskytuje zvýšenou viditelnost dozadu a zvyšuje celkovou bezpečnost při práci.

Vynikající viditelnost

Tvar kabiny umožňuje optimální 360° rozhled, který zvyšuje výkon a bezpečnost práce. Kabina je navíc vybavena 3 zpětnými zrcátky.

Nastavení hyd. okruhů

Nastavení průtoků všech přídavných hydraulických okruhů na displeji a možnost uložení nastavení až pro 5 přídavných zařízení.

Snadný přístup k údržbě

Denní údržba je rychlá a jednoduchá díky krytům, které se dají do široka otevřít, což umožňuje snadný přístup ke všem hlavním místům údržby.

Mimoosé kopání

Systém mimoosého kopání s celkovým rozsahem vytočení ramene 123° poskytuje vysokou flexibilitu při práci a zajišťuje univerzální nasazení.

Moderní barevný displej

Moderní barevný 4,3" displej, který přehledně poskytuje informace o stroji a umožňuje snadné nastavení jeho funkcí a jeho jednoduché ovládání.

Minimální přesah zádě

Konstrukce kabiny s minimálním přesahem zádě přes pásy. S přídavným protizávažím má přesah pouze 8,5 cm a bez protizávaží nemá dokonce žádný přesah.

Zámky pístnic

Bezpečnostní zámky hydraulických válců ramene, násady a čelní radlice, spolu s akustickou signalizací přetížení, zajišťují bezpečnou práci při jeřábování.

Maximum hyd. okruhů

ViO38 může být vybaveno celkem až 11 hadicemi vyvedenými na konec násady. 2 přídavné okruhy, 2 kryté okruhy pro naklápěcí hlavu a hyd. rychloupínač, půlokruh a vedení lekáže.

Spolehlivý motor Yanmar

Spolehlivý vodou chlazený dieselový motor Yanmar bez filtru pevných částic (DPF) dosahuje ještě nižší spotřeby paliva díky novému systému automatického řízení a snižování otáček a režimu ECO.

Hydraulický systém ViPPS

Patentovaný unikátní hydraulický systém ViPPS kombinuje výkon 3 samostatných hydraulických čerpadel a díky tomu dosahuje výjimečné síly a rychlosti, při zachování příjemné jemnosti a plynulosti ovládání a to vše i za jízdy.

Soubory ke stažení

Prospekt Yanmar ViO38 (EN)pdf, 29,47 MB

Technické údaje
Rozměry
Příslušenství

HMOTNOST
Provozní hmotnost	3 710 kg
Přepravní hmotnost	3 530 kg
MOTOR
Čistý výkon motoru	18,5 kW
Hrubý výkon motoru	18,9 kW
Zdvihový objem	1,642 l
HYDRAULICKÝ SYSTÉM
Maximální tlak	221 bar
1 dvojité pístové čerpadlo	2 x 37,9 l/min
1 zubové čerpadlo	26,7 l/min
1 zubové čerpadlo	10,04 l/min
PTO 1 Tlak	0 - 160 bar
PTO 1 Průtok	65,2 - 42,7 l/min
PTO 2 Tlak	0 - 170 bar
PTO 2 Průtok	38,4 - 32,5 l/min
VÝKON
Rychlost jízdy (první / druhá)	2,6 / 4,5 km/h
Otáčení	9,2 ot/min
Pracovní síla (násada standardní / prodloužená)	20,8 / 18,9 kN
Pracovní síla (lopata)	32,8 kN
Stoupavost	30°
NÁPLNĚ
Palivová nádrž	44 l
Chladicí kapalina	4,2 l
Hydraulický okruh (včetně nádrže)	53,9 l
Nádrž na hydraulický olej	30,2 l
Motorový olej	6,7 l

A	Celková délka	4 755 / 4 805* mm	H	Celková šířka radlice	1 740 mm
A'	Celková délka se zadní radlicí	5 310 / 5 360* mm	I	Celková výška radlice	385 mm
B	Celková výška	2 460 mm	J	Vzdálenost radlice	1 685 mm
C	Celková šířka	1 740 mm	K	Max. výška radlice nad zemí	435 mm
D	Délka pásů na zemi	1 710 mm	L	Max. hloubka spuštění radlice	370 mm
E	Délka podvozku	2 160 mm	M	Minimální světlá výška	325 mm
F	Šířka dráhy	1 440 mm	N	Světlá výška pod protizávažím	550 mm
G	Šířka pásu	300 mm

*s prodlouženým ramenem

A	Max. hloubka kopání – radlice zvednuta	3 125 / 3 375* mm	H	Otočení výložníku vlevo	71°
B	Max. hloubka kopání – radlice spuštěna	3 290 / 3 535* mm	I	Otočení výložníku vpravo	52°
C	Max. kopací dosah na zemi	5 150 / 5 395* mm	J	Délka ramene	1 370 / 1 620* mm
D	Max. kopací dosah	5 285 / 5 525* mm	K	Přední poloměr otáčení	1 985 / 2 055* mm
E	Max. vertikální stěna	1 325 / 1 565* mm	L	Přední poloměr otáčení s otáčením výložníku	1 130 / 1 150* mm
F	Max. výška vykládky	3 600 / 3 775* mm	M	Poloměr otáčení vzadu	870 mm
G	Max. výška řezu	5 025 / 5 215* mm	M'	Poloměr otáčení vzadu s přídavným protizávažím	955 mm
