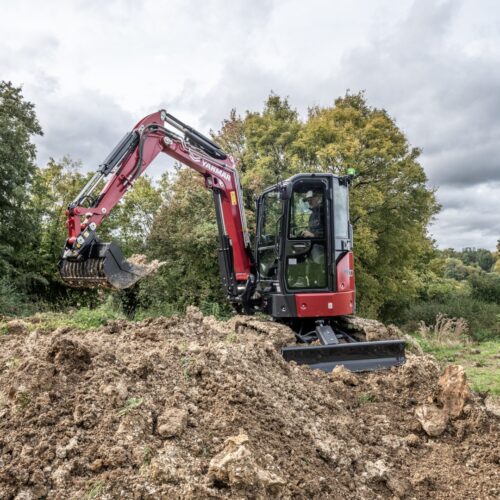

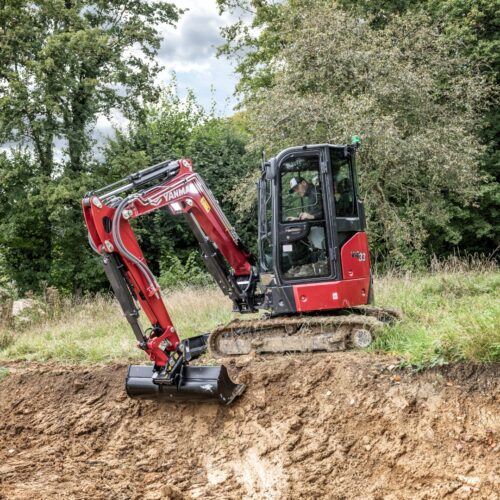

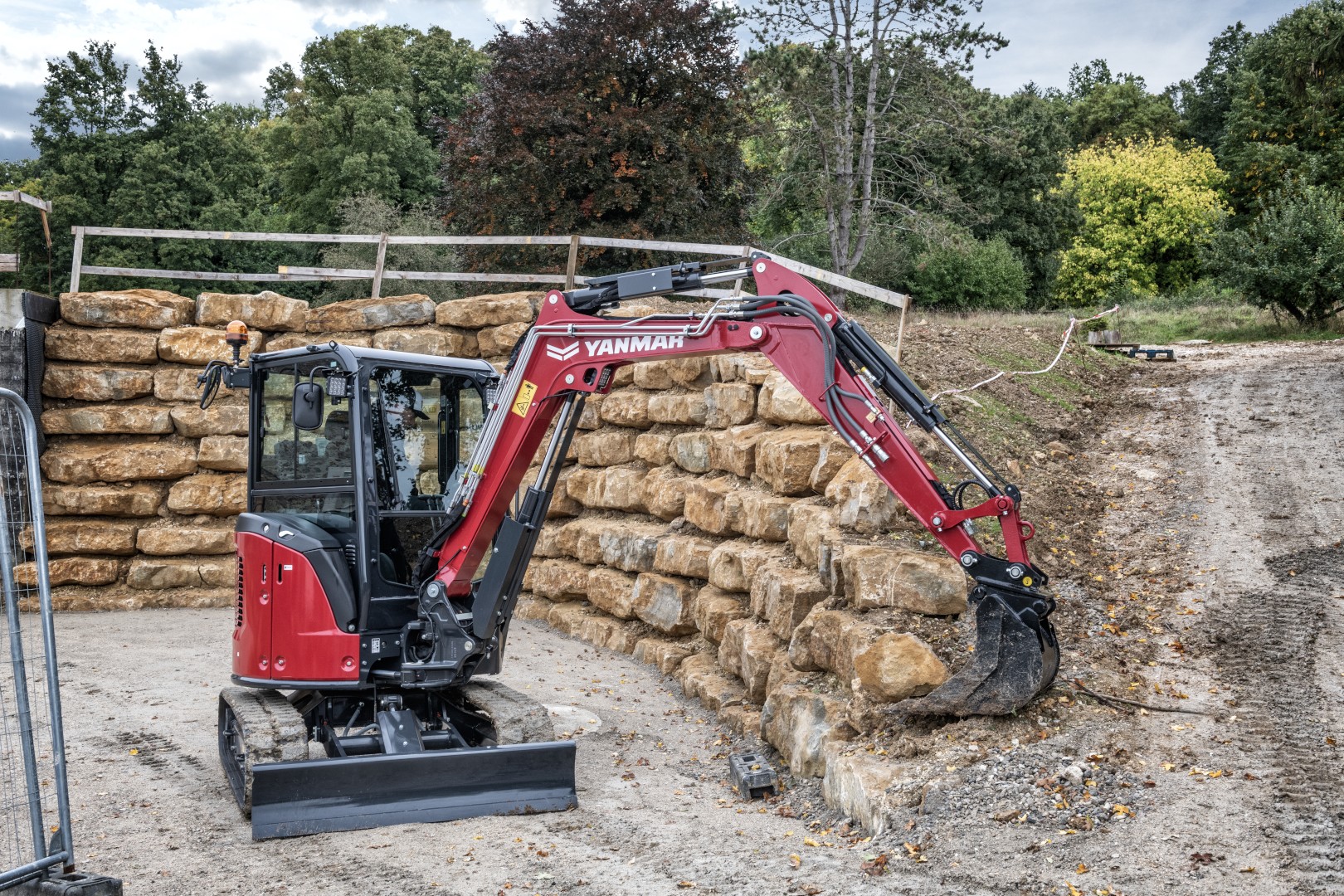

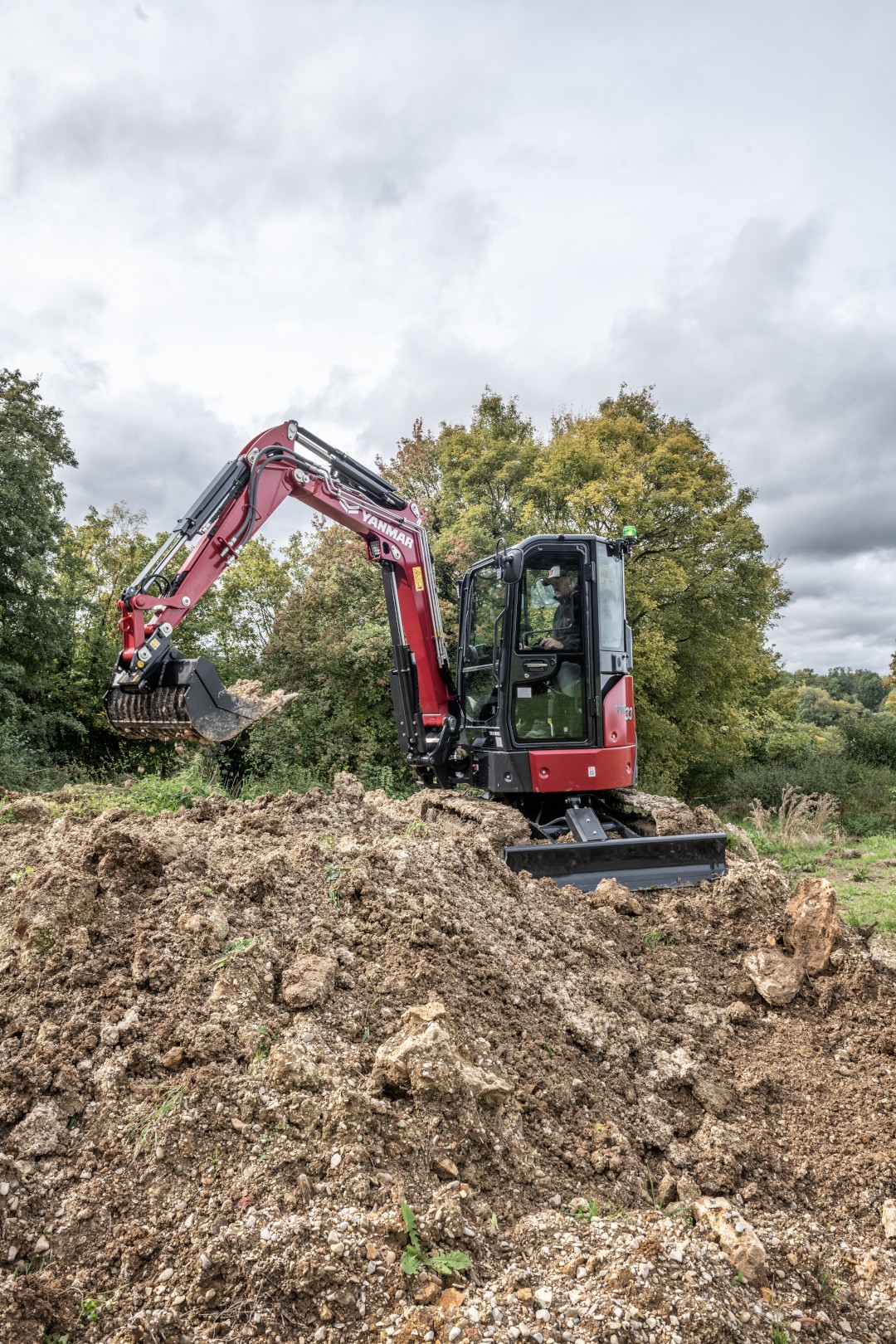

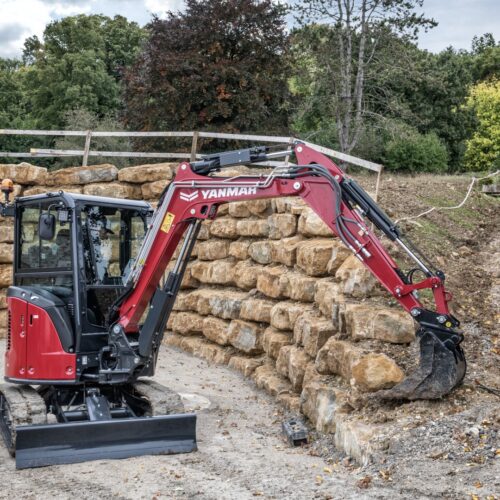

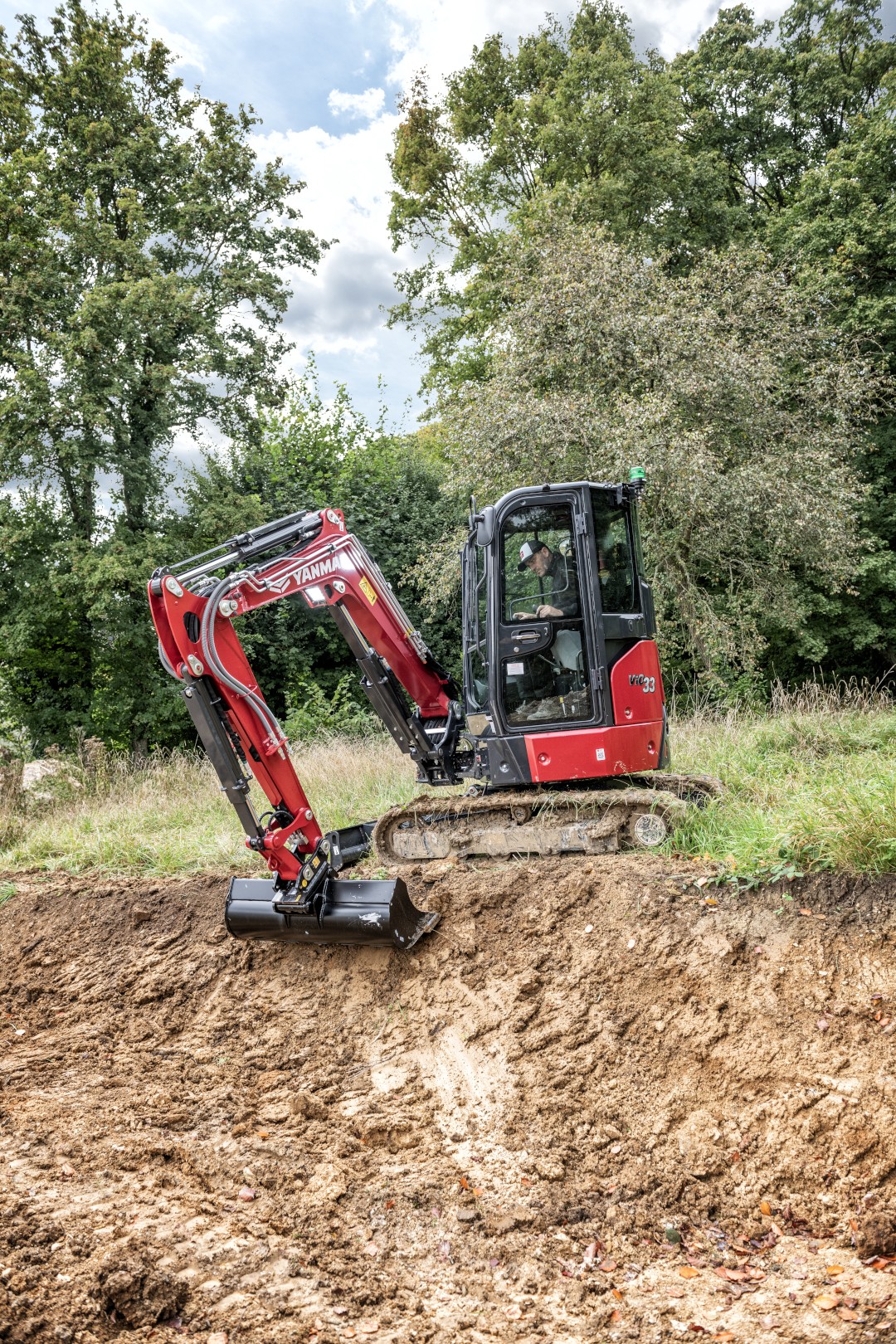

Minirypadlo ViO33

Kompaktní rozměry, vysokým výkon a extra komfort

Pásové rypadlo konceptu ViO – s nulovým přesahem zádě. Ideální pro nasazení ve stísněných prostorech, jednoduchá přeprava, komfortní obsluha. Mimořádná patentovaná konstrukce robustního výložníku stroje s mimoosým kopáním a vysokými rypnými a zvedacími silami.

ViO33 je nejmenší minirypadlo řady ViO, které může mít kabinu vybavenou klimatizací, která zajišťuje pohodlí při práci i během nepříznivého počasí.

Druhá rychlost pojezdu

Minirypadlo ViO33 je v základu vybaveno přepínatelným dvourychlostním pojezdem s maximální rychlostí 2,7 a 4,5 km/h.

Motor nové generace

Spolehlivý vodou chlazený motor Yanmar 3TNV88-ESBV bez filtru pevných částic (DPF) o výkonu 18,9 kW / 25,3 HP. Motor dosahuje ještě nižší spotřeby paliva díky novému systému automatického řízení a snižování otáček a režimu pojezdu ECO.

Komfortní sedačka

Minirypadlo ViO33 je v základu vybaveno komfortní a ergonomickou vzduchem odpruženou sedačkou s ovládáním nastavení sedadla, vysokým opěradlem zad, opěrkou hlavy a bezpečnostním pásem, která zvyšuje pohodlí obsluhy a snižuje únavu.

Komfortní kabina

Perfektní panoramarický výhled v kombinaci s prostornou pohodlnou kabinou zaručují u rypadla ViO33 jeho příjemné ovládání. Intuitivně rozmístěné ovládací prvky spolu s jemným joystickovým ovládáním pak výrazně zvyšují efektivitu nasazení rypadla.

Klimatizace

Kabina minirypadla ViO33 může být vybavena klimatizací, oblsuha tak může pracovat při příjemné teplotě i za nepříznivého počasí. Větrací otvory jsou v kabině rozmístěny tak, aby zajistili rovnoměrné rozdělení teploty a perfektní odmlžování oken.

Mimoosé kopání

Systém mimoosého kopání s celkovým rozsahem vytočení ramene o velikosti 108° dává minirypadlu ViO33 nedostižnou volnost a univerzálnost nasazení. Robustní konstrukce v kombinaci s vysokými rypnými silami zabezpečují vysokou efektivitu a dlouhou životnost tohoto systému.

Ochrana všech pístnic

Minirypadlo ViO33 je v základu vybaveno kompletní ochranou pístnice ramene, násady, lopaty a čelní radlice, s cílem minimalizovat nebezpečí poškození těchto pístnic. Toto jednoduché řešení výrazně snižuje náklady na opravy a zároveň neproduktivní prostoje rypadla z důvodu poruchy.

Hydraulický systém ViPPS

Patentovaný unikátní hydraulický systém ViPPS (ViO Progressive Pumps System) kombinuje u minirypadla ViO33 výkon 4 samostatných hydraulických čerpadel o celkovém průtoku 105,6 l/min. Systém tak dosahuje výjimečné síly a rychlosti při zachování příjemné jemnosti a plynulosti ovládání a to vše i za jízdy.

Absolutně nulový přesah

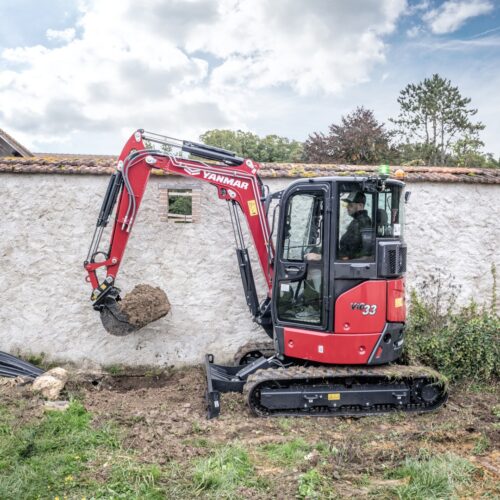

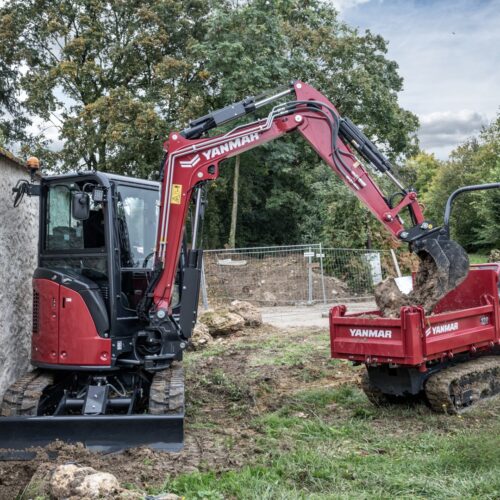

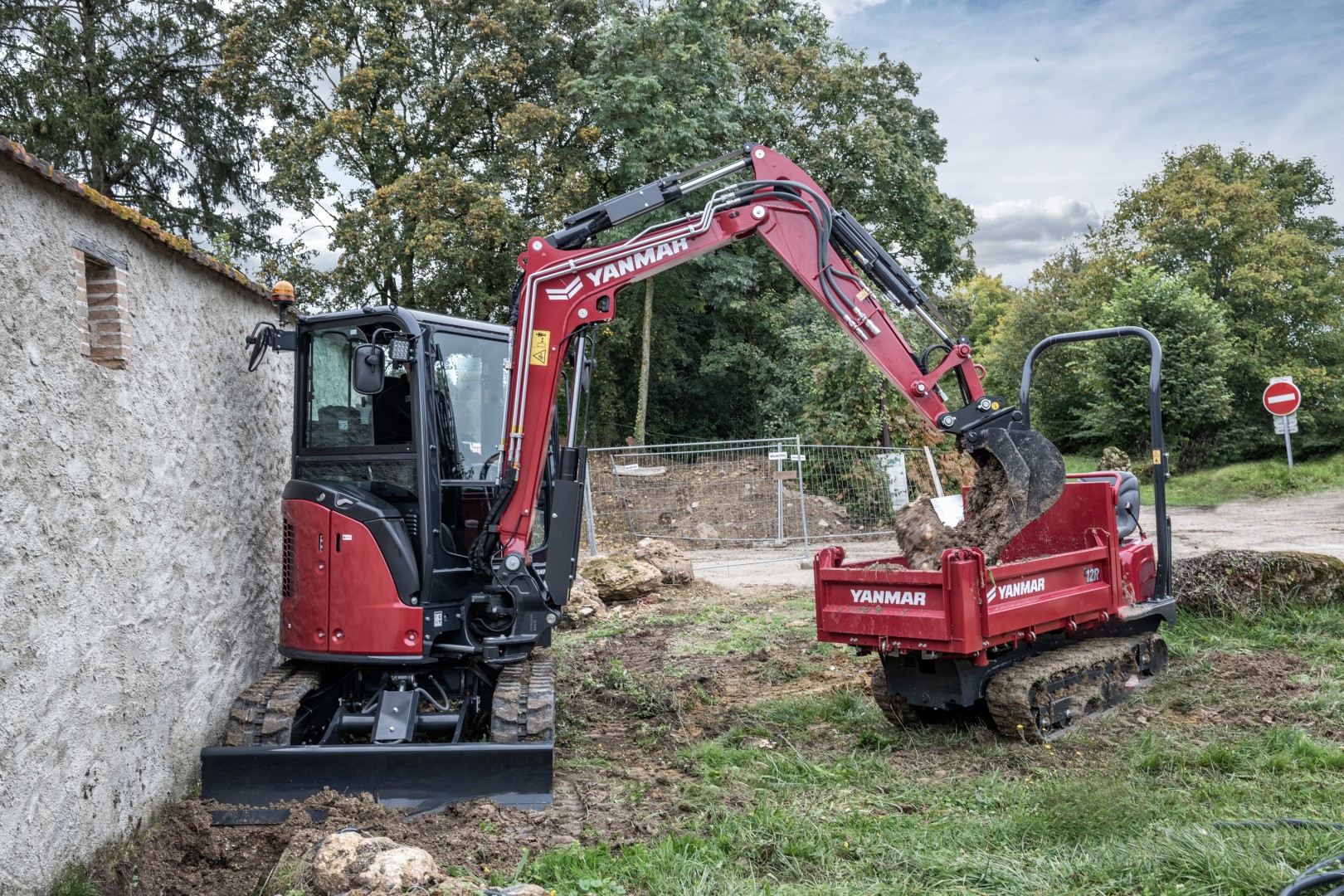

Minirypadlo ViO33 je konstruováno s absolutně nulovým přesahem zádě přes pásy, ani protizávaží, ani přední část horního rámu nepřesahují šířku pásů. Tento koncept je společný pro všechna rypadla a minirypadla Yanmar řady ViO. Obsluha díky tomu může bez obav z poškození plně využít minirypadlo i ve stísněných prostorech, jako například při práci u zdi.

Soubory ke stažení

Prospekt Yanmar ViO33 (EN)pdf, 29,20 MB

Technické údaje
Rozměry
Příslušenství

HMOTNOST
Provozní hmotnost	3 390 kg
Přepravní hmotnost	3 210 kg
MOTOR
Čistý výkon motoru	18,5 kW
Hrubý výkon motoru	18,9 kW
Zdvihový objem	1,642 l
HYDRAULICKÝ SYSTÉM
Maximální tlak	206 bar
1 dvojité pístové čerpadlo	2 x 37,9 l/min
1 zubové čerpadlo	26,7 l/min
1 zubové čerpadlo	10 l/min
PTO 1 Tlak	0 - 160bar
PTO 1 Průtok	65,2 - 42,7 l/min
PTO 2 Tlak	0 - 170bar
PTO 2 Průtok	38,4 - 32,5 l/min
VÝKON
Rychlost jízdy (první / druhá)	2,9 / 4,8 km/h
Otáčení	9,4 ot/min
Pracovní síla (násada standardní / prodloužená)	18,6 / 16,8 kN
Pracovní síla (lopata)	30,7 kN
Stoupavost	30°
NÁPLNĚ
Palivová nádrž	44 l
Chladicí kapalina	4,2 l
Hydraulický okruh (včetně nádrže)	53,9 l
Nádrž na hydraulický olej	30,2 l
Motorový olej	6,5 l

A	Celková délka	4 490 / 4 550* mm	H	Celková šířka radlice	1 550 mm
A'	Celková délka se zadní radlicí	4 895 / 4 955* mm	I	Celková výška radlice	330 mm
B	Celková výška	2 460 mm	J	Vzdálenost radlice	1 535 mm
C	Celková šířka	1 550 mm	K	Max. výška radlice nad zemí	385 mm
D	Délka pásů na zemi	1 710 mm	L	Max. hloubka spuštění radlice	340 mm
E	Délka podvozku	2 160 mm	M	Minimální světlá výška	325 mm
F	Šířka dráhy	1 250 mm	N	Světlá výška pod protizávažím	550 mm
G	Šířka pásu	300 mm

*s prodlouženým ramenem

A	Max. hloubka kopání – radlice zvednuta	2 830 / 3 075* mm	H	Otočení výložníku vlevo	71°
B	Max. hloubka kopání – radlice spuštěna	2 955 / 3 185* mm	I	Otočení výložníku vpravo	52°
C	Max. kopací dosah na zemi	4 770 / 5 025* mm	J	Délka ramene	1 220 / 1 470* mm
D	Max. kopací dosah	4 915 / 5 165* mm	K	Přední poloměr otáčení	2 020 / 2 085* mm
E	Max. vertikální stěna	1 175 / 1 590* mm	L	Přední poloměr otáčení s otáčením výložníku	1 165 / 1 620* mm
F	Max. výška vykládky	3 205 / 3 375* mm	M	Poloměr otáčení vzadu	775 mm
G	Max. výška řezu	4 635 / 4 850* mm	M'	Poloměr otáčení vzadu s přídavným protizávažím	860 mm
