Zbrusu nový model

Minirypadlo ViO23-6

Nízká spotřeba, vysoká bezpečnost a vysoký komfort v kompaktním provedení

Nový model (od roku 2020) ViO23-6 je minirypadlo s absolutně nulovým přesahem zádě, které dosahuje dokonalé rovnováhy mezi snížením spotřeby pohonných hmot, zvýšením bezpečí při práci a zvýšením pohodlí obsluhy, to vše v mimořádně kompaktním provedení.

Díky optimálnímu rozložení váhy a vybavení roztahovatelným podvozkem poskytuje minirypadlo ViO23-6 vynikajícíc stabilitu a vysoké rypné a zvedací síly.

ViO23-6 je nejmenší minirypadlo řady ViO vybavené plnohodnotnou prostornou a pohodlnou zasklenou kabinou s vyhříváním, díky které nabízí komfort srovnatelný s mnohem větším rypadlem.


Komfortní obsluha

Minirypadlo je vybaveno prostornou, vyhřívanou a plně prosklenou kabinou, která poskytuje 360° rozhled a odpruženou, plně nastavitelnou sedačkou s loketními opěrkami.

Snadné ovládání

Minirypadlo je vybaveno jednoduše rozloženými a ergonomicky umístěnými ovládacími prvky včetně joysticků, širokých pojezdových pedálů a pedálu pro ovládání vytočení výložníku.

Snadná přeprava

Nízká přepravní hmotnost, pouhých 2 330 kg, v kombinaci s kompaktními rozměry minirypadla umožňuje jeho snadné nakládání, vykládání a přepravu na přívěsu nebo nákladním autě.

Digitální rozhraní

Digitálním rozhraním se základními informacemi o stroji. 3.3" display řídicího panelu podává obsluze minirypadla informace o spotřebě paliva, počtu motohodin, stavu stroje, intervalech údržby, a v přívadě poruchy i informace o zjištěné závadě.

Spolehlivý motor Yanmar

Spolehlivý, tichý a silný vodou chlazený motor Yanmar 3TNV76-PBV1 s nepřímým vstřikováním bez filtru pevných částic (DPF) o výkonu 14,6 kW / 19,6 HP. Motor dosahuje ještě nižší spotřeby díky funkci automatického snižování otáček a režimu pojezdu ECO.

Roztahovací podvozek

Roztahovací podvozek a čelní radlice umožňuje nastavení šířky minirypadla v rozsahu 1 380 - 1 550 mm. Plně vysunutý podvozek poskytuje minirypadlu vynikající stabilitu, naopak plně zasunutý podvozek mu umožňuje dostat se i do těch nejmenších míst.

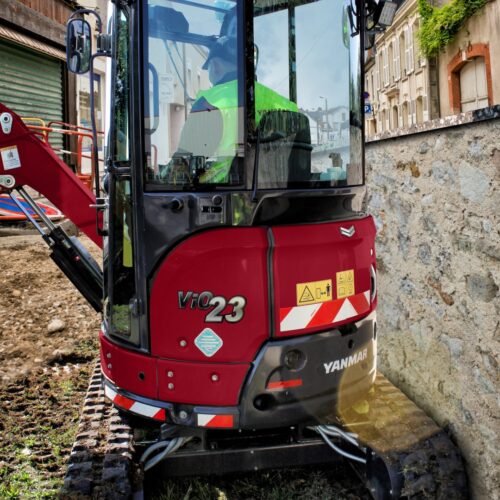

Absolutně nulový přesah

Minirypadlo je konstruováno s absolutně nulovým přesahem zádě přes pásy, ani protizávaží, ani přední část horního rámu nepřesahují šířku pásů. Obsluha díky tomu může bez obav z poškození plně využít minirypadlo i ve stísněných prostorech, jako například při práci u zdi.

Ochrana všech pístnic

Minirypadlo je vybaveno kompletní ochranou pístnice ramene, násady, lopaty a čelní radlice, s cílem minimalizovat nebezpečí poškození těchto pístnic. Toto jednoduché řešení výrazně snižuje náklady na opravy a zároveň neproduktivní prostoje rypadla z důvodu poruchy.

Hydraulický systém ViPPS

Patentovaný unikátní hydraulický systém ViPPS (ViO Progressive Pumps System) kombinuje výkon 3 samostatných hydraulických čerpadel o celkovém průtoku 74,4 l/min. Systém tak dosahuje výjimečné síly a rychlosti při zachování příjemné jemnosti a plynulosti ovládání a to vše i za jízdy.

Soubory ke stažení

HMOTNOST
HMOTNOSTTLAK NA PODLOŽÍ
Provozní hmotnost (stříška, gumové pásy)2 245 kg0,27 kgF/cm²
Provozní hmotnost (kabina, gumové pásy)2 405 kg0,30 kgF/cm²
Přepravní hmotnost (stříška, gumové pásy)2 170 kg0,26 kgF/cm²
Přepravní hmotnost (kabina, gumové pásy)2 330 kg0,29 kgF/cm²
MOTOR
Typ3TNV76-PBV1
PalivoDiesel
Čistý výkon motoru14,3 kW / 19,2 HP při 2 400 ot/min
Celkový výkon motoru14,6 kW / 19,6 HP při 2 400 ot/min
Zdvihový objem1,110 l
Maximální točivý moment62,8 - 68-6 Nm při 1 800 ot/min
ChlazeníVodou
Startér12 V - 1,0 kW
Baterie12 V - 36 Ah
Alternátor12 V - 40 A
HYDRAULICKÝ SYSTÉM
Maximální tlak210 barů
1 dvojité pístové čerpadlo s proměnným průtokem2 x 21,6 l/min
1 zubové čerpadlo20,4 l/min
1 zubové čerpadlo pro ovládací okruh10,8 l/min
VÝKON
Rychlost jízdy2,2 / 4,2 km/h
Otáčení10 ot/min
Pracovní síla (rameno)13,1 / 10,6 kN
Pracovní síla (lžíce)17,5 kN
Trakční síla23,7 / 11,6 kN
Stoupavost25°
Hlučnost (2000/14/CE&2005/88/CE)Lwag: 93 dBA ; Lpag: 80 dBA
PODVOZEK
Počet horních pojezdových kladek1
Počet spodních pojezdových kladek4
Systém napínání pásuPomocí mazacího válce
NÁPLNĚ
Palivová nádrž27,5 l
Chladicí kapalina4,1 l
Motorový olej3,5 l
Hydraulický okruh40 l
Hydraulická nádrž25 l


ACelková délka3 890 / 3 910 mmHCelková šířka radlice1 380 / 1 550* mm
A'Celková délka se zadní radlicí4 250 / 4 270 mmICelková výška radlice290 mm
BCelková výška2 420 / 2 480** mmJVzdálenost radlice1 320 mm
CCelková šířka1 380 - 1 550* mmKMax. výška radlice nad zemí355 mm
DDélka pásů na zemi1 470 mmLMax. hloubka spuštění radlice335 mm
EDélka podvozku1 890 mmMMinimální světlá výška150 mm
FŠířka dráhy1 130 / 1 300* mmNSvětlá výška nad protizávažím500 mm
GŠířka pásu250 mm

* Stažený podvozek – roztažený podvozek
** Stříška / kabina


AMax. hloubka kopání – radlice zvednuta2 270 / 2 465 mmHOtočení výložníku vlevo46°
BMax. hloubka kopání – radlice spuštěna2 450 / 2 655 mmIOtočení výložníku vpravo74°
CMax. kopací dosah na zemi4 020 / 4 220 mmJDélka ramene950 / 1 150 mm
DMax. kopací dosah4 140 / 4 325 mmKPřední poloměr otáčení1 820 / 1 850 mm
EMax. vertikální stěna1 870 / 2 080 mmLPřední poloměr otáčení s otáčením výložníku1 530 / 1 560 mm
FMax. výška vykládky2 570 / 2 685 mmMPoloměr otáčení vzadu690 mm
GMax. výška řezu3 840 / 3960 mmPoloměr otáčení vzadu s přídavným závažím750 mm

Mechanický rychloupínač na rypadlo. Černá barva, žlutá značka Yanmar.

Mechanický rychloupínač

Hmotnost: 37 kg

Powertilt s mechanickým rychloupínačem na rypadlo. černá barva, žlutá značka Yanmar.

Powertilt
(s mechanickým rychloupínačem)

Hmotnost: 70 kg

Standardní podkopová lopata se zuby a s jednosměrným upínáním na rypadlo. Černá barva, žlutá značka Yanmar.

Podkopová lopata

Hmotnost: 43 – 61 kg
Objem: 30 – 73 l
Šířka: 250 – 500 mm

Standardní podkopová lopata na rypadlo se symetrickým upínáním Symlock. Černá barva, žlutá značka Yanmar.

Podkopová lopata
(se symetrickým upínáním)

Hmotnost: 43 – 61 kg
Objem: 30 – 73 l
Šířka: 250 – 500 mm

Pevná svahovací lopata s jednosměrným upínáním na rypadlo. Černá barva, žlutá značka Yanmar.

Pevná svahovací lopata

Hmotnost: 70 – 78 kg
Objem: 73 – 87 l
Šířka: 850 – 1 000 mm

Pevná svahovací lopata se symetrickým upínáním Symlock na rypadlo. Černá barva, žlutá značka Yanmar.

Pevná svahovací lopata
(se symetrickým upínáním)

Hmotnost: 70 – 78 kg
Objem: 73 – 87 l
Šířka: 850 – 1 000 mm

Hydraulické bourací kladivo na rypadlo. Černá barva, žlutá značka Yanmar.

Hydraulické kladivo

Hmotnost: 165 kg
Průtok: 35 – 65 l/min

Vrták na rypadlo. Černá barva.

Vrták

Mulčovač na rypadlo. Oranžová barva, bílé pozadí.

Mulčovač
