Kategorie: Pásová rypadla

Malé rozměry a extra komfort

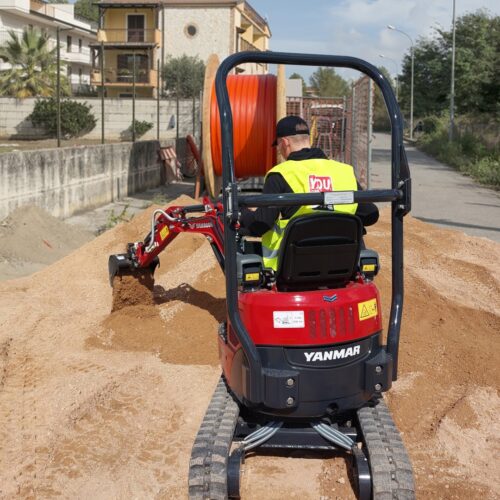

Minirypadlo ViO12

Kompaktní rozměry a nadstandardní pohodlí obsluhy

Perfektní kombinace kompaktních rozměrů, výkonu a spolehlivosti, ViO12 je minirypadlo s nulovým přesahem zádě a nejvyššími rypnými a zvedacími silami ve své kategorii.

Konstrukce výložníku s mimoosým kopáním, vysouvací podvozek unikátní koncepce a perfektní rozložení váhy dodává minirypadlu extra vysokou stabilitu a spolehlivost, která je důležitá pro hlavní činnosti typické pro tento druh rypadla včetně demolice.

ViO12 navíc oproti podobným rypadlům vybaveno joysticky a dvourychlostním pojezdem, což výrazně zvyšuje pohodlí obsluhy.


Druhá rychlost pojezdu

Minirypadlo ViO12 je v základu vybaveno přepínatelným dvourychlostním pojezdem s maximální rychlostí 2,1 a 4,0 km/h.


Sklápěcí ochrana ROPS

Minirypadlo ViO12 je v základu vybaveno ochrannour konstrukcí ROPS (ochrana proti převrácení), která se dá v případě potřeby sklopit. Celková výška minirypadla se tak sníží a je možné jej použít v ještě nižších prostorech.


Joysticky

Minirypadlo bez kabiny ViO12 je v základu vybaveno joysticky po obou stranách sedadla. Joysticky zvyšují produktivitu a pohodlí obsluhy při práci a umožňují lepší kontrolu stroje, přesnější pohyby a lepší manévrovatelnost.


Motor Yanmar

Spolehlivý vodou chlazený motor Yanmar 3TNV70-WBVB bez filtru pevných částic (DPF) o výkonu 9,3 kW / 12,6 HP. Motory Yanmar dlouhodobě vynikají nízkou spotřebou, minimální hlučností a především vysokou spolehlivostí i při tom nejnáročnějším nasazení.


Mimoosé kopání

Systém mimoosého kopání s celkovým rozsahem vytočení ramene o velikosti 130° dává minirypadlu ViO12 nedostižnou volnost a univerzálnost nasazení. Robustní konstrukce v kombinaci s vysokými rypnými silami zabezpečují vysokou efektivitu a dlouhou životnost tohoto systému.


Nulový přesah zádě

Minirypadlo ViO12 je konstruováno s nulovým přesahem zádě přes pásy, tento koncept je společný pro všechna rypadla a minirypadla Yanmar řady ViO. Obsluha díky tomu může bez obav z poškození plně využít minirypadlo i ve stísněných prostorech, jako například při práci u zdi.


Ochrana pístnic

Minirypadlo ViO12 je v základu vybaveno perfektní ochranou pístnice ramene a pístnice čelní radlice, s cílem minimalizovat nebezpečí poškození těchto pístnic. Toto jednoduché řešení výrazně snižuje náklady na opravy a zároveň neproduktivní prostoje rypadla z důvodu poruchy.


Snadný přístup k údržbě

Jednoduchá konstrukce umožňuje snadný a rychlý přístup k místům údržby. Velká sklápěcí kapota umožňuje přístup k hlavním součástkám motoru, odnímatelný ocelový kryt na levé straně pak přístup k filtru. Hadice hydraulického vedení jsou pečlivě vedeny tak, aby se dali lehce kontrolovat a nedocházelo k jejich zkroucení.


Vysouvací podvozek

Minirypadlo ViO12 je v základu vybaveno vysouvacím podvozkem a čelní radlicí unikátního konceptu v rozsahu 830 - 1 000 mm. Operátor tak může volit mezi menší šířkou a extra stabilitou dle potřeby. Snížená vůle mezi posuvnými částmi zabraňuje hromadění zeminy během vysouvání a zasouvání. K vysouvání a zasouvání podvozku a radlice není potřeba žádné nářadí.

Soubory ke stažení

HMOTNOST
Provozní hmotnost1 245 kg
Přepravní hmotnost1 170 kg
MOTOR
Čistý výkon motoru9,2 kW
Hrubý výkon motoru9,3 kW
Zdvihový objem0,854 l
HYDRAULICKÝ SYSTÉM
Maximální tlak210 bar
1 dvojité pístové čerpadlo2 x 11 l/min
1 zubové čerpadlo6 l/min
PTO 1 Tlak0 - 190 bar
PTO 1 Průtok24,5 - 9,3 l/min
VÝKON
Rychlost jízdy (první / druhá)2,1 / 4 km/h
Otáčení10 ot/min
Pracovní síla (násada)5,8 kN
Pracovní síla (lopata)13,9 kN
Trakční síla9,2 kN
Stoupavost25°
NÁPLNĚ
Palivová nádrž12 l
Chladicí kapalina2,5 l
Hydraulický okruh (včetně nádrže)14,3 l
Nádrž na hydraulický olej7,4 l
Motorový olej2,8 l

Mechanický rychloupínač na rypadlo. Černá barva, žlutá značka Yanmar.

Mechanický rychloupínač

Hmotnost: 18 kg

Standardní podkopová lopata s upínáním čepy na rypadlo. Černá barva, žlutá značka Yanmar.

Podkopová lopata
(uchycená čepy)

Hmotnost: 14 – 24 kg
Objem: 10 – 32 l
Šířka: 200 – 500 mm

Standardní podkopová lopata se zuby a s jednosměrným upínáním na rypadlo. Černá barva, žlutá značka Yanmar.

Podkopová lopata

Hmotnost: 21 – 31 kg
Objem: 14 – 32 l
Šířka: 250 – 500 mm

Standardní podkopová lopata na rypadlo se symetrickým upínáním Symlock. Černá barva, žlutá značka Yanmar.

Podkopová lopata
(se symetrickým upínáním)

Hmotnost: 21 – 31 kg
Objem: 14 – 32 l
Šířka: 250 – 500 mm

Pevná svahovací lopata s upínáním na čepy na rypadlo. Černá barva, žlutá značka Yanmar.

Pevná svahovací lopata
(uchycená čepy)

Hmotnost: 28 kg
Objem: 26 l
Šířka: 700 mm

Pevná svahovací lopata s jednosměrným upínáním na rypadlo. Černá barva, žlutá značka Yanmar.

Pevná svahovací lopata

Hmotnost: 29 – 35 kg
Objem: 22 – 30 l
Šířka: 600 – 800 mm

Pevná svahovací lopata se symetrickým upínáním Symlock na rypadlo. Černá barva, žlutá značka Yanmar.

Pevná svahovací lopata
(se symetrickým upínáním)

Hmotnost: 29 – 35 kg
Objem: 22 – 30 l
Šířka: 600 – 800 mm

Hydraulické bourací kladivo na rypadlo. Černá barva, žlutá značka Yanmar.

Hydraulické kladivo

Hmotnost: 75 kg
Průtok: 17 – 25 l/min

Vrták na rypadlo. Černá barva.

Vrták

Mulčovač na rypadlo. Oranžová barva, bílé pozadí.

Mulčovač
