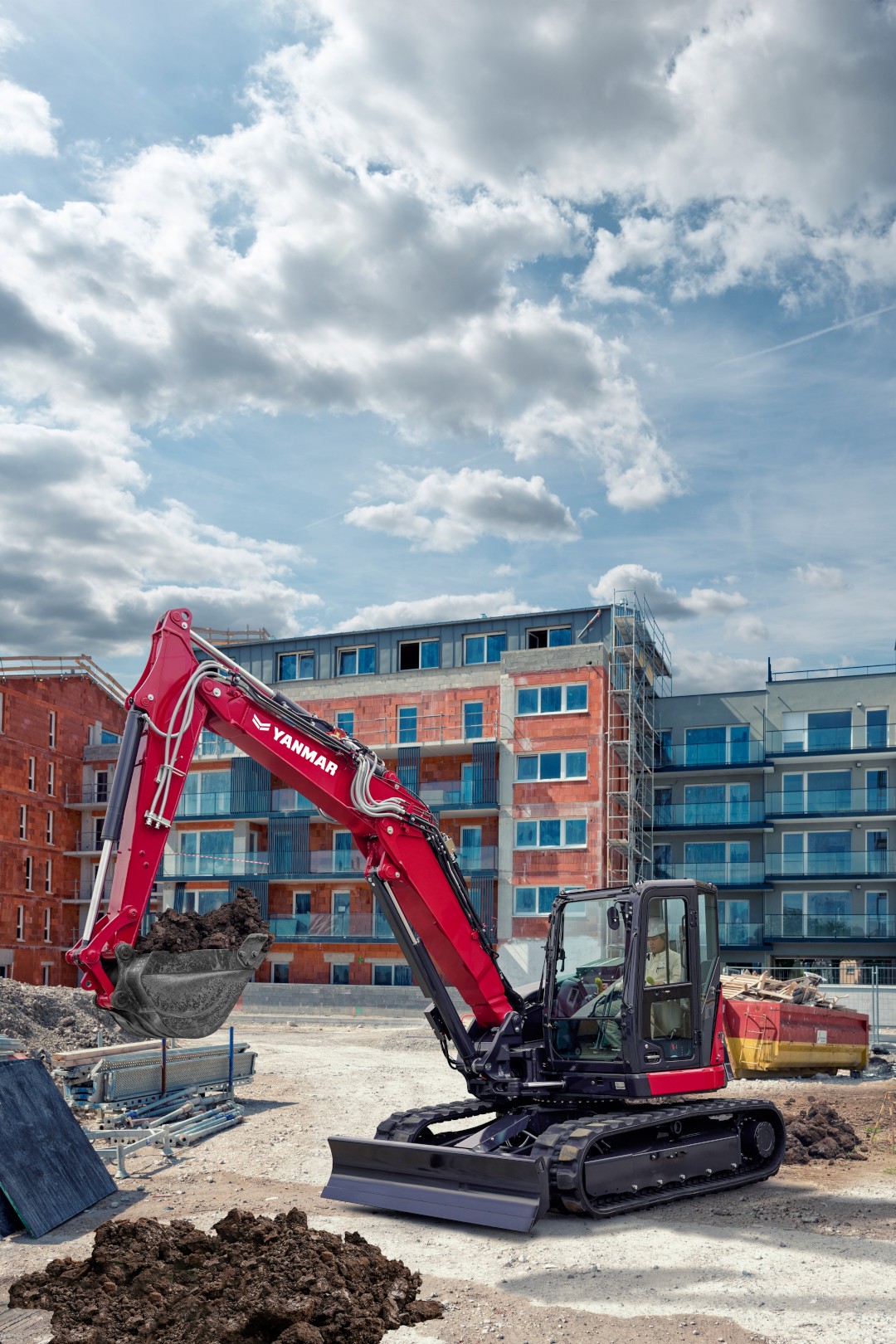

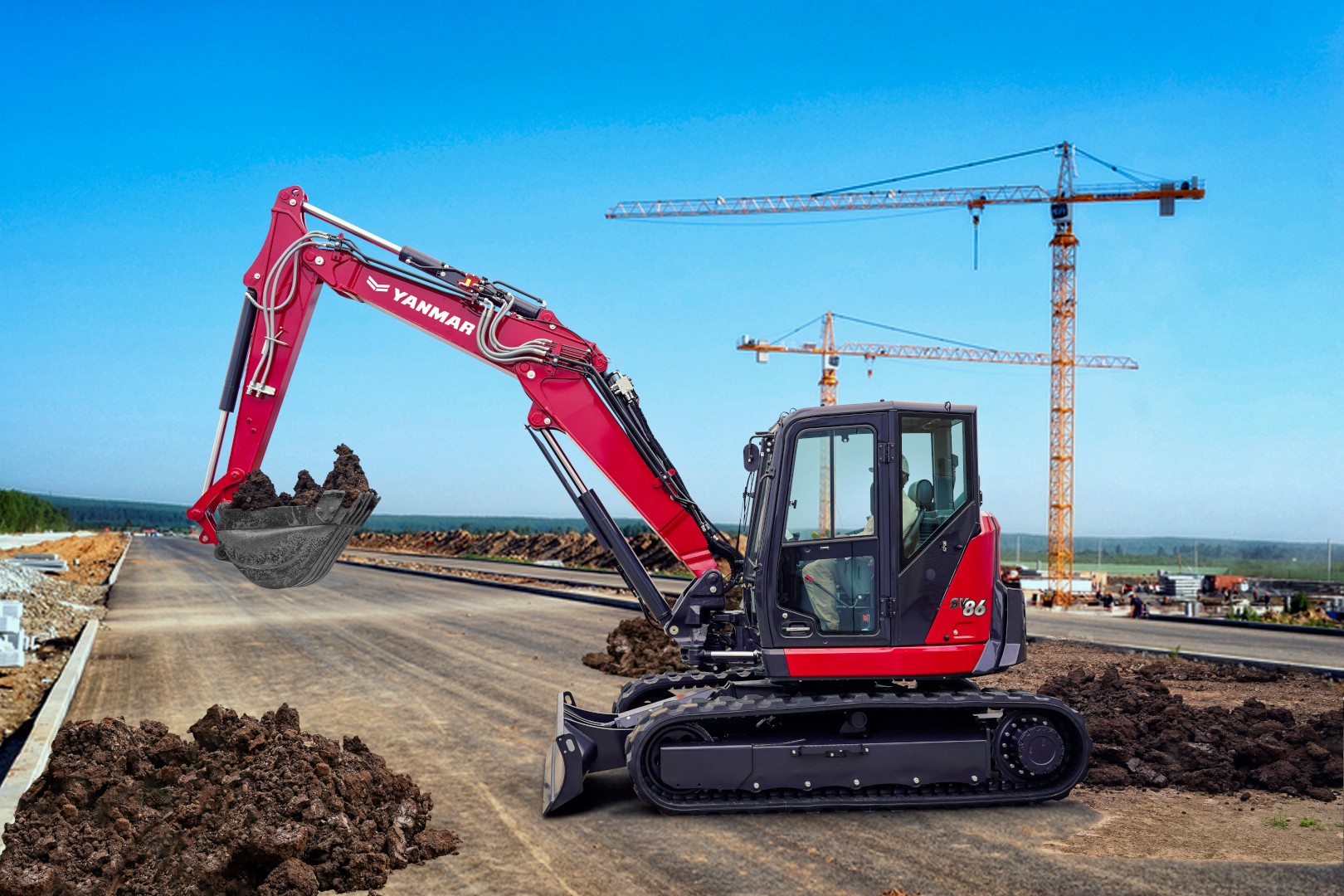

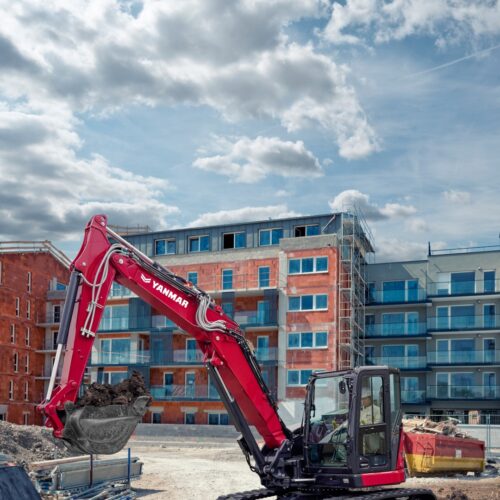

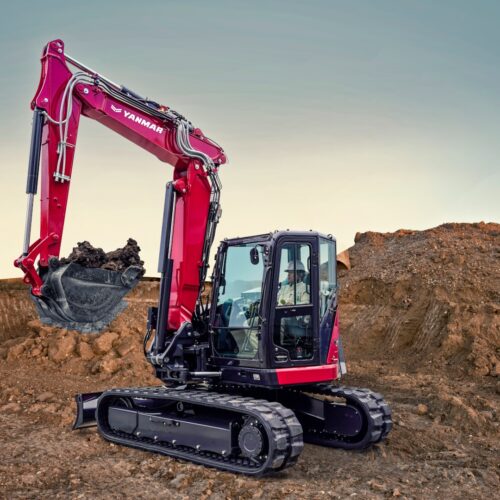

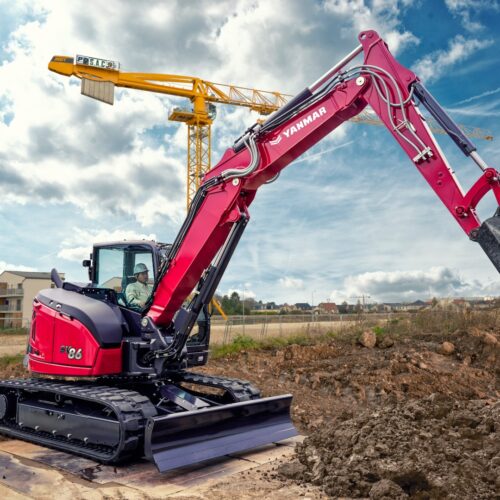

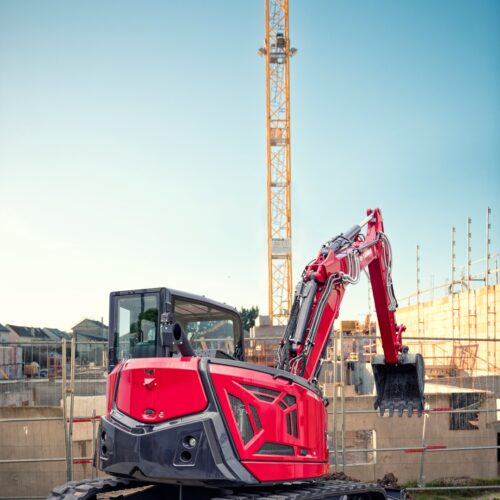

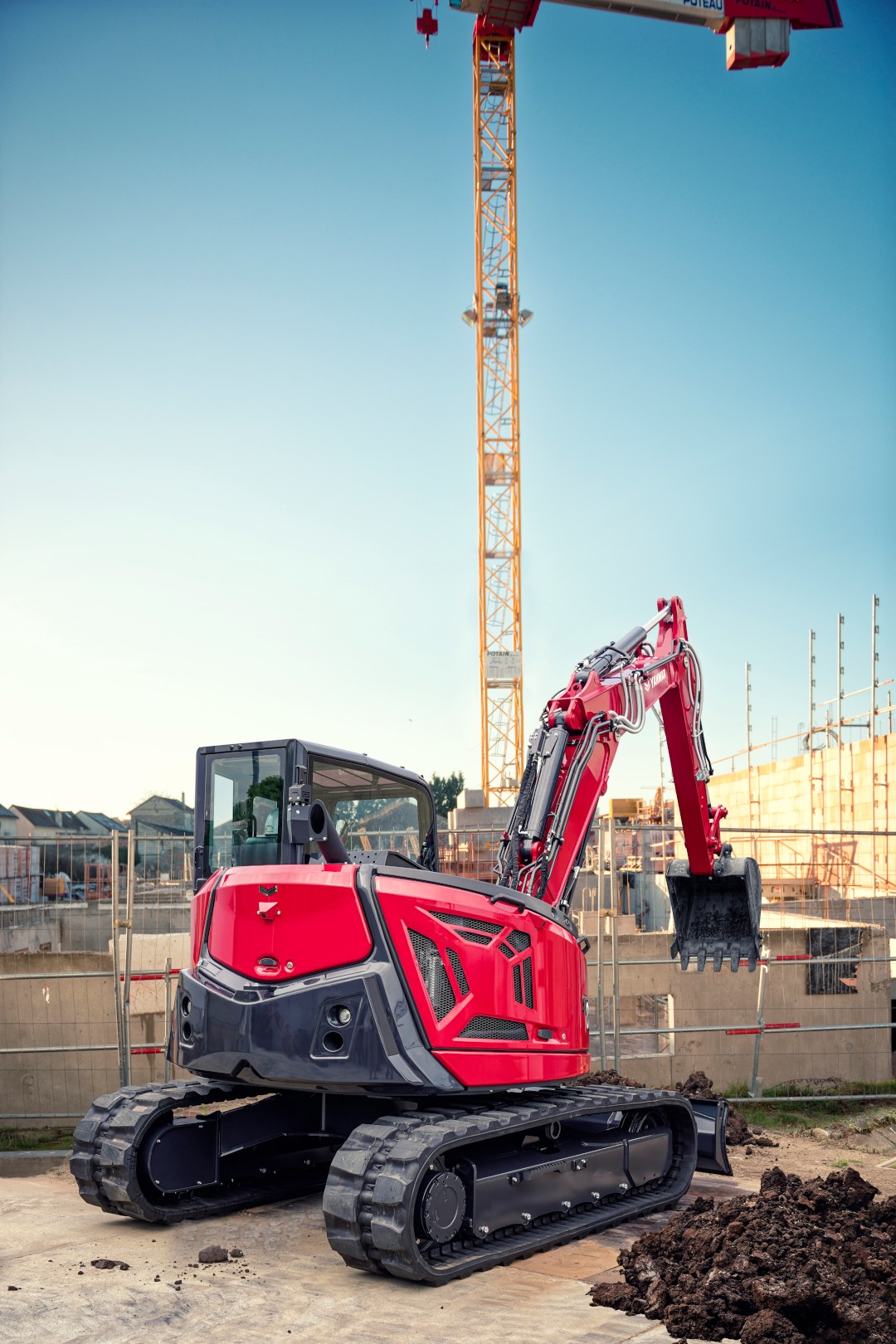

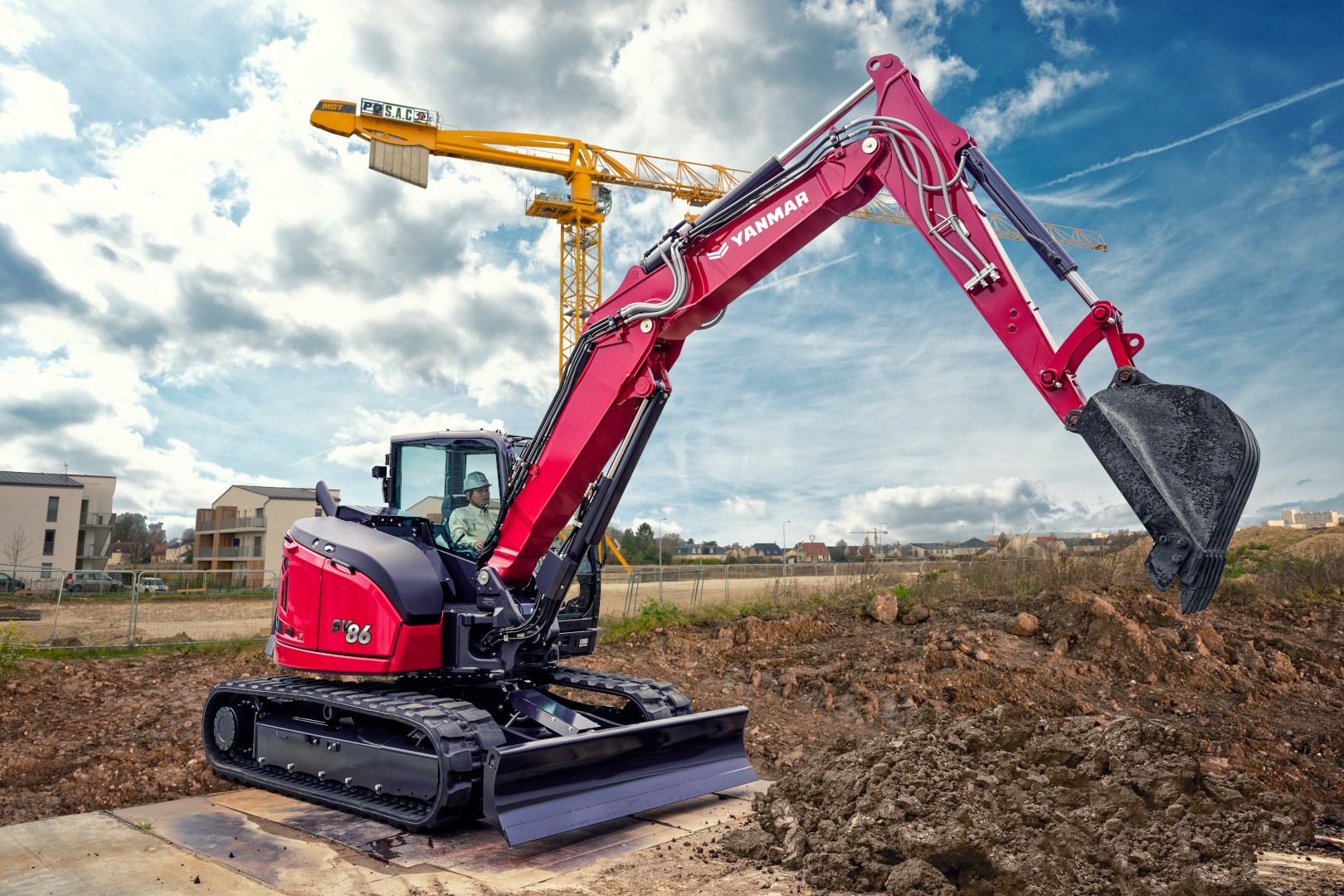

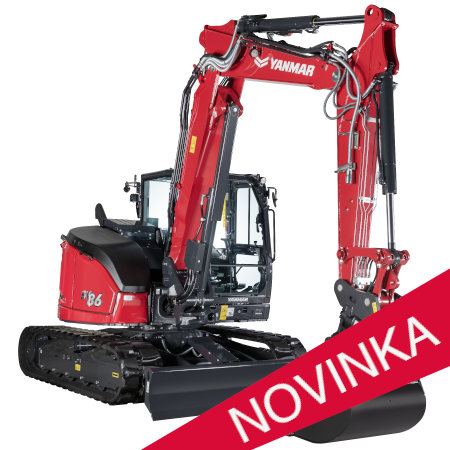

Midirypadlo SV86-2PB
Soubory ke stažení
| HMOTNOST | |
| Provozní hmotnost | 8 985 kg |
| Přepravní hmotnost | 8 910 kg |
| MOTOR | |
| Čistý výkon motoru | 48 kW |
| Hrubý výkon motoru | 50 kW |
| Zdvihový objem | 3,318 l |
| HYDRAULICKÝ SYSTÉM | |
| Maximální tlak | 275 bar |
| 2 pístová čerpadla | 2 x 118,1 l/min |
| 1 zubové čerpadlo | 18 l/min |
| PTO 1 Tlak | 0 - 245 bar |
| PTO 1 Průtok | 100 - 65 l/min |
| PTO 2 Tlak | 0 - 245 bar |
| PTO 2 Průtok | 70 - 50 l/min |
| PTO 3 Tlak | 0 - 245 bar |
| PTO 3 Průtok | 60 - 50 l/min |
| VÝKON | |
| Rychlost jízdy (první / druhá) | 2,5 / 4,8 km/h |
| Otáčení | 9 ot/min |
| Pracovní síla (násada) | 39,6 kN |
| Pracovní síla (lopata) | 61,3 kN |
| Trakční síla | 62 kN |
| Stoupavost | 25° |
| NÁPLNĚ | |
| Palivová nádrž | 115 l |
| Chladicí kapalina | 13,3 l |
| Hydraulický okruh (včetně nádrže) | 118 l |
| Nádrž na hydraulický olej | 60 l |
| Motorový olej | 11,2 l |

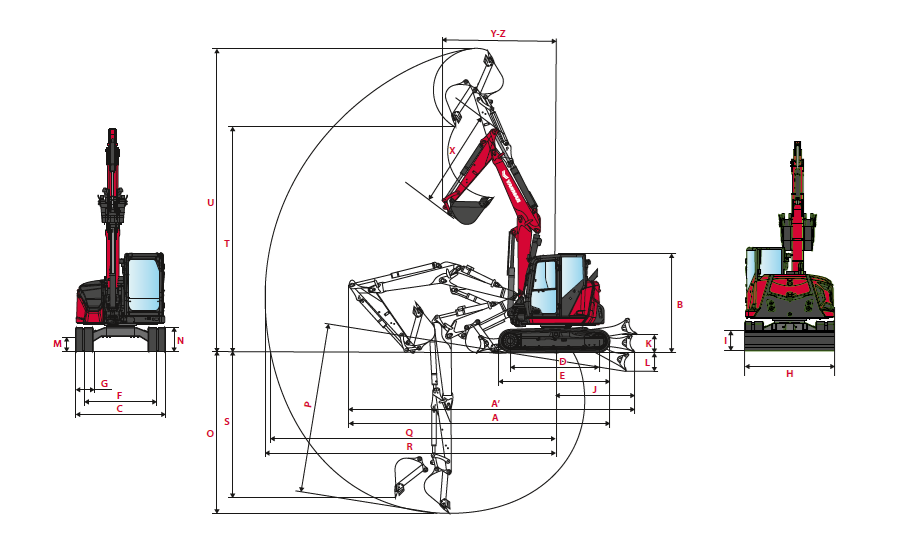

| A | Celková délka | 6 780 mm | O | Max. hloubka kopání – radlice zvednuta | 4 120 mm |
| A' | Celková délka se zadní radlicí | 7 290 mm | P | Max. hloubka kopání – radlice spuštěna | 4 370 mm |
| B | Celková výška | 2 540 mm | Q | Max. kopací dosah na zemi | 7 300 mm |
| C | Celková šířka | 2 290 mm | R | Max. kopací dosah | 7 440 mm |
| D | Délka pásů na zemi | 2 290 mm | S | Max. vertikální stěna | 3 670 mm |
| E | Délka podvozku | 2 870 mm | T | Max. výška vykládky | 5 770 mm |
| F | Šířka dráhy | 1 890 mm | U | Max. výška řezu | 7 810 mm |
| G | Šířka pásu | 450 mm | V | Otočení výložníku vlevo | 60° |
| H | Celková šířka radlice | 2 290 mm | W | Otočení výložníku vpravo | 60° |
| I | Celková výška radlice | 450 mm | X | Délka ramene | 1 650 mm |
| J | Vzdálenost radlice | 1 990 mm | Y | Přední poloměr otáčení | 2 920 mm |
| K | Max. výška radlice nad zemí | 460 mm | Z | Přední poloměr otáčení s otáčením výložníku | 2 480 mm |
| L | Max. hloubka spuštění radlice | 480 mm | AA | Poloměr otáčení vzadu | 1 265 mm |
| M | Minimální světlá výška | 370 mm | AA' | Poloměr otáčení vzadu s přídavným protizávažím | 1 265 mm |
| N | Světlá výška pod závažím | 665 mm |
Při respektování velikosti a výkonu stroje je ho možné osadit celou řadou přídavných zařízení.
Mechanický rychloupínač
stroje od 0,9 t
Hydraulický rychloupínač
stroje od 1,7 t
Naklápěcí hlava s mechanickým rychloupínačem
stroje od 1,5 t
Naklápěcí hlava s hydraulickým rychloupínačem
stroje od 1,7 t
Rotátor
stroje od 0,9 t
Tiltrotátor
stroje od 2,6 t
Podkopová lopata
stroje od 0,9 t
Hydraulicky naklápěná svahovací lopata
stroje od 1 t
Pevná svahovací lopata
stroje od 0,9 t
Pevná svahovací lopata se zkosenými boky
stroje od 0,9 t
Podkopová lopata s prodlouženým profilem
stroje od 0,9 t
Podkopová lopata s žebry
stroje od 0,9 t
Profilová lopata
stroje od 0,9 t
Bourací kladivo
stroje od 0,9 t
Drapák s rotací
stroje od 1,2 t
Lžícový drapák
stroje od 1 t
Drapák na dřevo
stroje od 1,2 t
Drapák na kulatinu
stroje od 1,8 t
Třídicí lopata
stroje od 3 t
Bubnová třídicí lopata
stroje od 5 t
Drticí lopata
stroje od 3 t
Vrták
stroje od 0,9 t
Vrták na pařezy
stroje od 1 t
Kuželový štípač dřeva
stroje od 1 t
Demoliční kleště
stroje od 3 t
Mulčovač
stroje od 1 t
Lesní mulčovač
stroje od 10 t
Sekačka na větve
stroje od 2,5 t
Prodloužení ramene
stroje od 2 t
Přidržovací palec
stroje od 1,8 t
Rozrývací trn
stroje od 0,9 t
Rozrývací trny
stroje od 1,2 t
Drapáková podkopová lopata
stroje od 1,5 t
Drapáková lopata
stroje od 3 t
Paletovací vidle
stroje od 3 t
Míchací lopata
stroje od 5 t
Zametací koště
stroje od 5 t
Zametací kartáč
stroje od 5 t
A mnoho dalšího…
