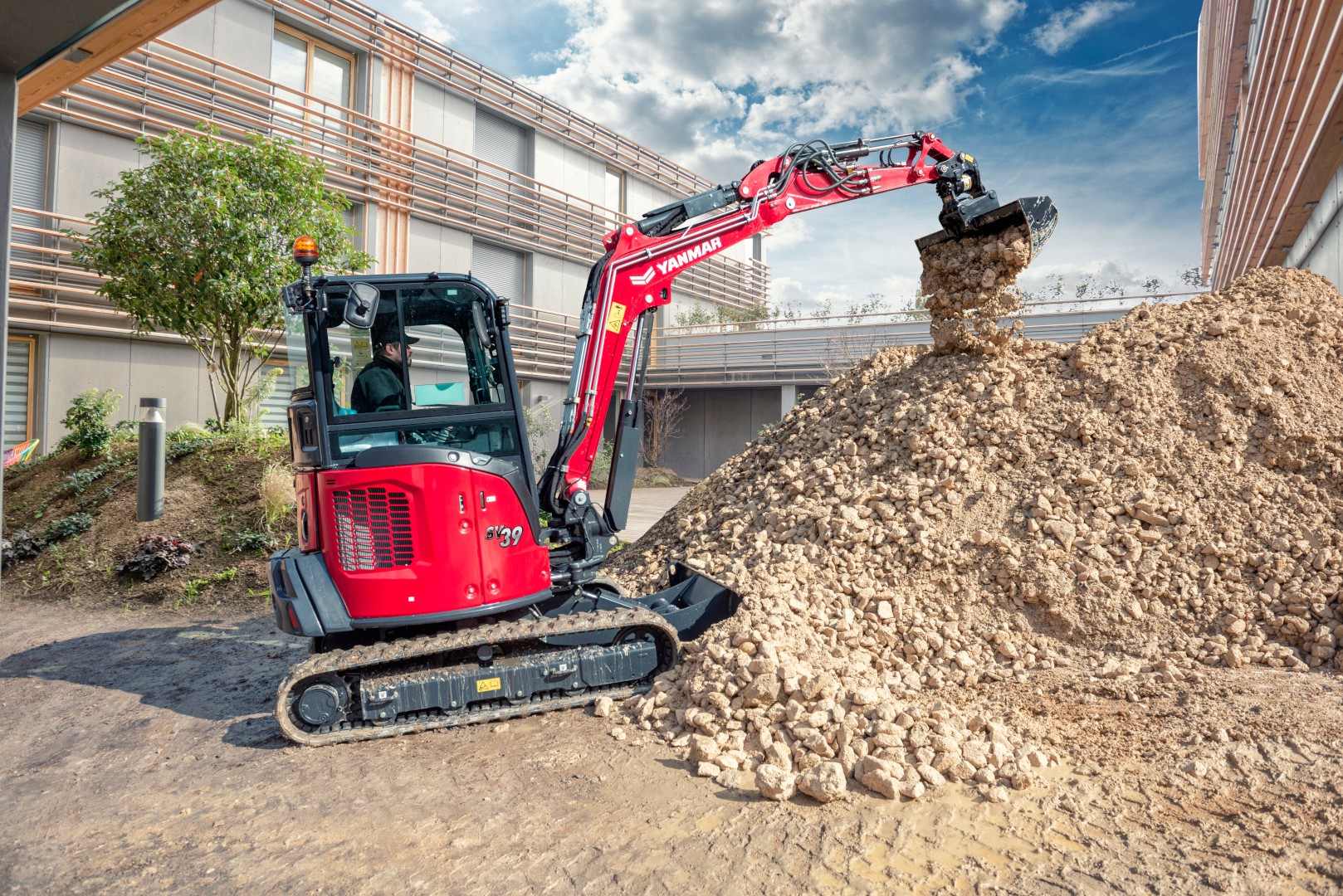

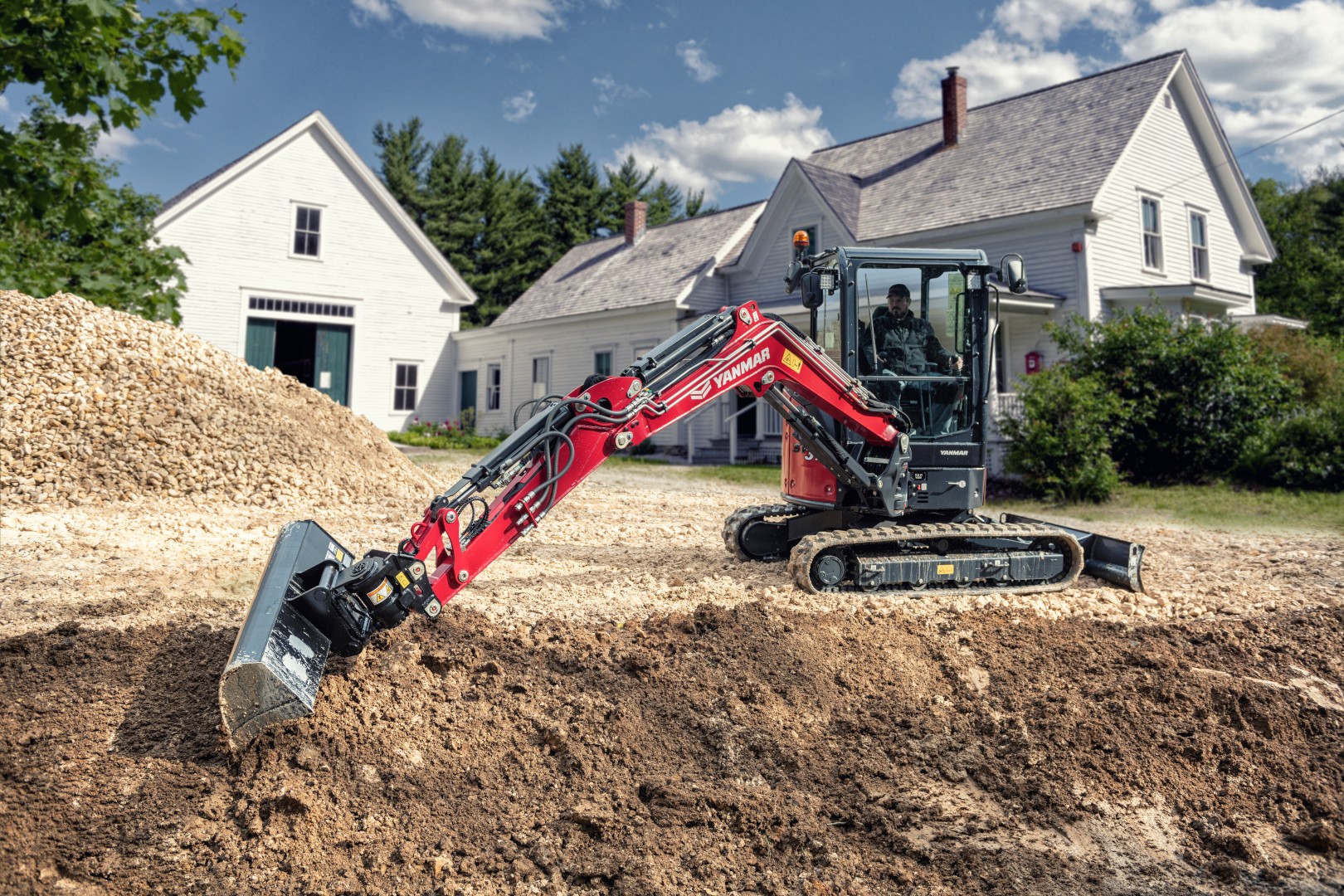

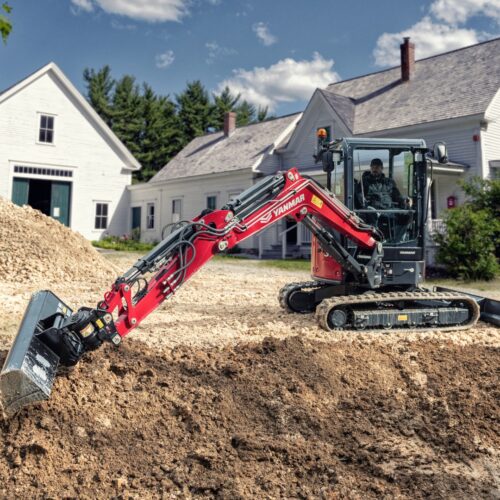

Minirypadlo SV39
Pásové minirypadlo typu SV – s přesahem zádě přes pásy. Ideální pro práci v otevřených prostorech. Prostorná kabina a vysoká nosnost.
Soubory ke stažení
| HMOTNOST | |
| Provozní hmotnost | 3 790 kg |
| Přepravní hmotnost | 3 610 kg |
| MOTOR | |
| Čistý výkon motoru | 18,5 kW |
| Hrubý výkon motoru | 18,9 kW |
| Zdvihový objem | 1,642 l |
| HYDRAULICKÝ SYSTÉM | |
| Maximální tlak | 221 bar |
| 1 dvojité pístové čerpadlo | 2 x 37,9 l/min |
| 1 zubové čerpadlo | 26,7 l/min |
| 1 zubové čerpadlo | 10,04 l/min |
| PTO 1 Tlak | 0 - 160 bar |
| PTO 1 Průtok | 65,2 - 42,7 l/min |
| PTO 2 Tlak | 0 - 170 bar |
| PTO 2 Průtok | 38,4 - 32,5 l/min |
| VÝKON | |
| Rychlost jízdy (první / druhá) | 2,6 / 4,5 km/h |
| Otáčení | 9,2 ot/min |
| Pracovní síla (násada standardní / prodloužená) | 20,8 / 18,9 kN |
| Pracovní síla (lopata) | 32,8 kN |
| Stoupavost | 30° |
| NÁPLNĚ | |
| Palivová nádrž | 44 l |
| Chladicí kapalina | 4,2 l |
| Hydraulický okruh (včetně nádrže) | 53,9 l |
| Nádrž na hydraulický olej | 30,2 l |
| Motorový olej | 6,7 l |
| A | Celková délka | 4 600 / 4 650* mm | H | Celková šířka radlice | 1 740 mm |
| A' | Celková délka se zadní radlicí | 5 155 / 5 205* mm | I | Celková výška radlice | 385 mm |
| B | Celková výška | 2 460 mm | J | Vzdálenost radlice | 1 685 mm |
| C | Celková šířka | 1 740 mm | K | Max. výška radlice nad zemí | 435 mm |
| D | Délka pásů na zemi | 1 710 mm | L | Max. hloubka spuštění radlice | 370 mm |
| E | Délka podvozku | 2 160 mm | M | Minimální světlá výška | 325 mm |
| F | Šířka dráhy | 1 440 mm | N | Světlá výška pod protizávažím | 545 mm |
| G | Šířka pásu | 300 mm |
*s prodlouženým ramenem

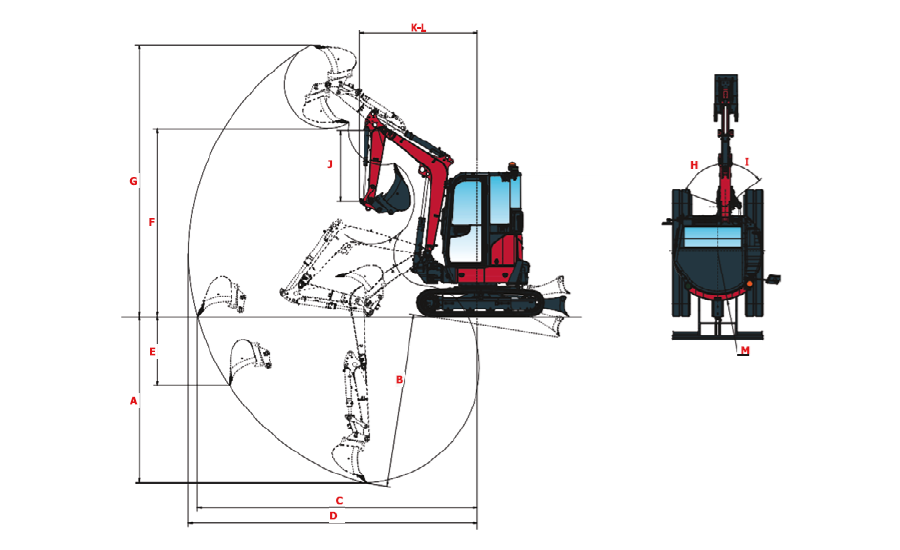

| A | Max. hloubka kopání – radlice zvednuta | 3 125 / 3 375* mm | H | Otočení výložníku vlevo | 71° |
| B | Max. hloubka kopání – radlice spuštěna | 3 270 / 3 520* mm | I | Otočení výložníku vpravo | 52° |
| C | Max. kopací dosah na zemi | 4 995 / 5 240* mm | J | Délka ramene | 1 370 / 1 620* mm |
| D | Max. kopací dosah | 5 130 / 5 370* mm | K | Přední poloměr otáčení | 1 830 / 1 900* mm |
| E | Max. vertikální stěna | 1 360 / 1 580* mm | L | Přední poloměr otáčení s otáčením výložníku | 1 085 / 1 110* mm |
| F | Max. výška vykládky | 3 600 / 3 775* mm | M | Poloměr otáčení vzadu | 1 040 mm |
| G | Max. výška řezu | 5 025 / 5 215* mm | M' | Poloměr otáčení vzadu s přídavným protizávažím | 1 120 mm |
*s prodlouženým ramenem
Při respektování velikosti a výkonu stroje je ho možné osadit celou řadou přídavných zařízení.
Mechanický rychloupínač
stroje od 0,9 t
Hydraulický rychloupínač
stroje od 1,7 t
Naklápěcí hlava s mechanickým rychloupínačem
stroje od 1,5 t
Naklápěcí hlava s hydraulickým rychloupínačem
stroje od 1,7 t
Rotátor
stroje od 0,9 t
Tiltrotátor
stroje od 2,6 t
Podkopová lopata
stroje od 0,9 t

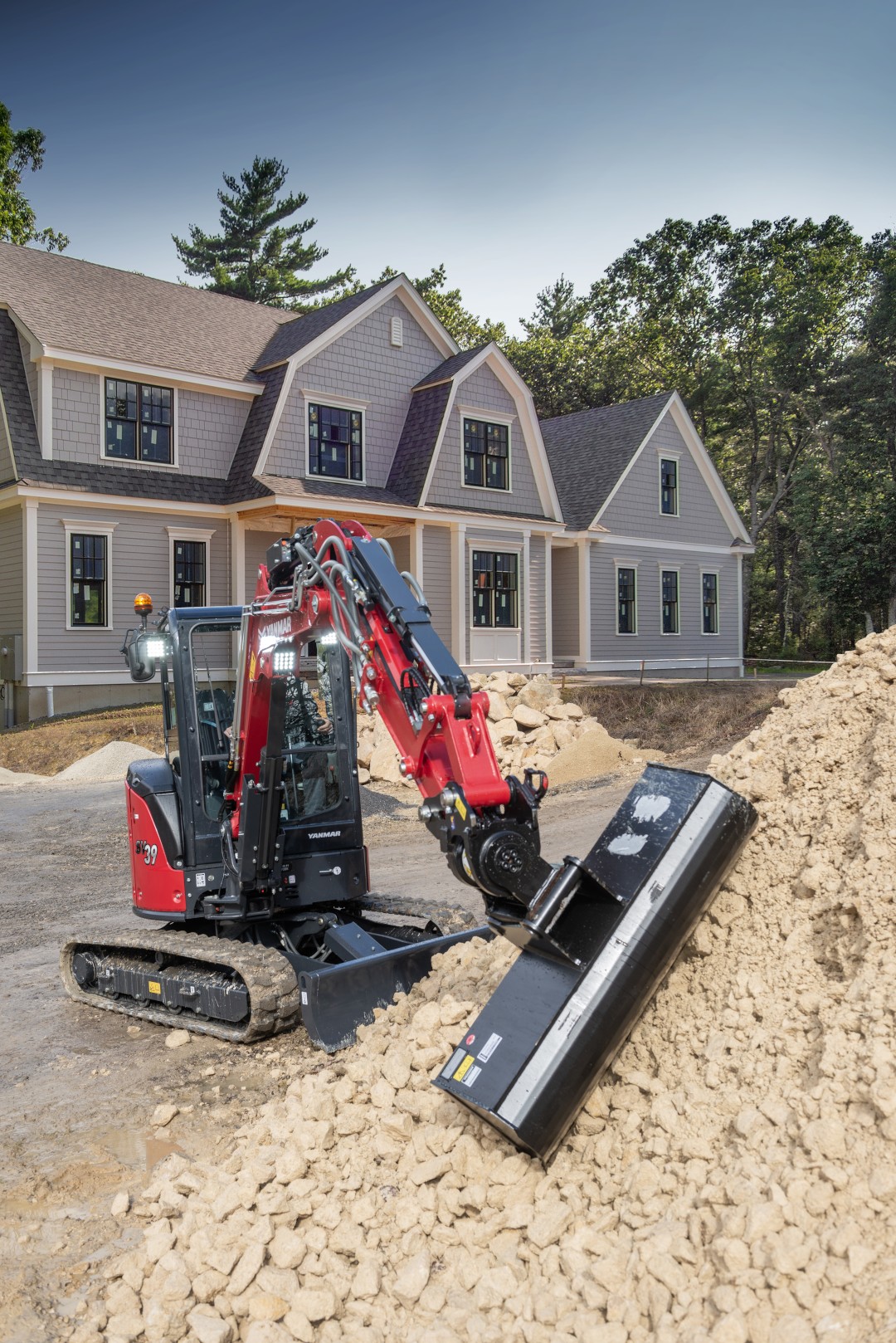

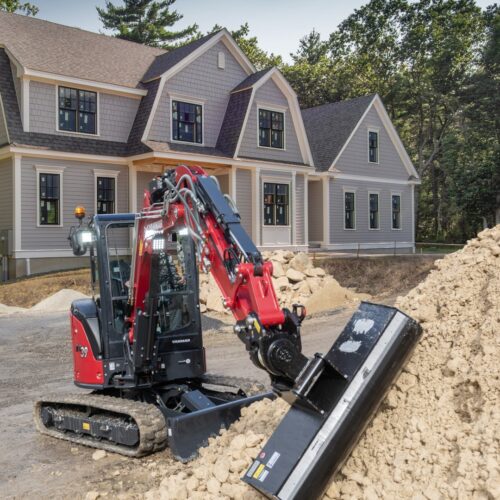

Hydraulicky naklápěná svahovací lopata
stroje od 1 t
Pevná svahovací lopata
stroje od 0,9 t
Pevná svahovací lopata se zkosenými boky
stroje od 0,9 t
Podkopová lopata s prodlouženým profilem
stroje od 0,9 t
Podkopová lopata s žebry
stroje od 0,9 t
Profilová lopata
stroje od 0,9 t
Bourací kladivo
stroje od 0,9 t

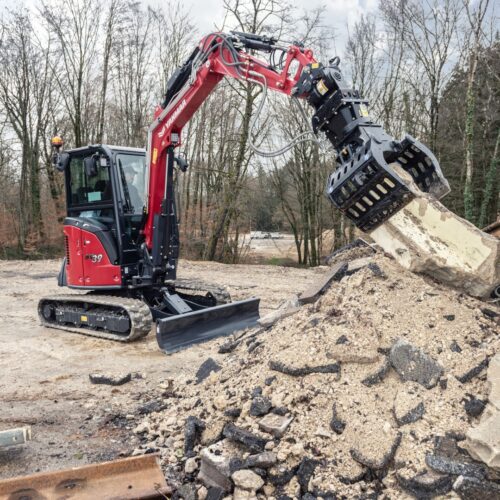

Drapák s rotací
stroje od 1,2 t
Lžícový drapák
stroje od 1 t
Drapák na dřevo
stroje od 1,2 t

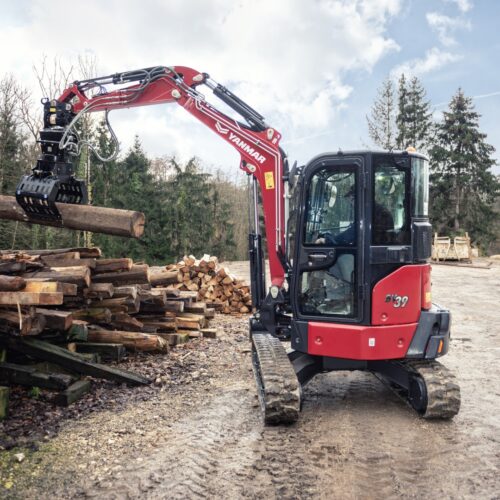

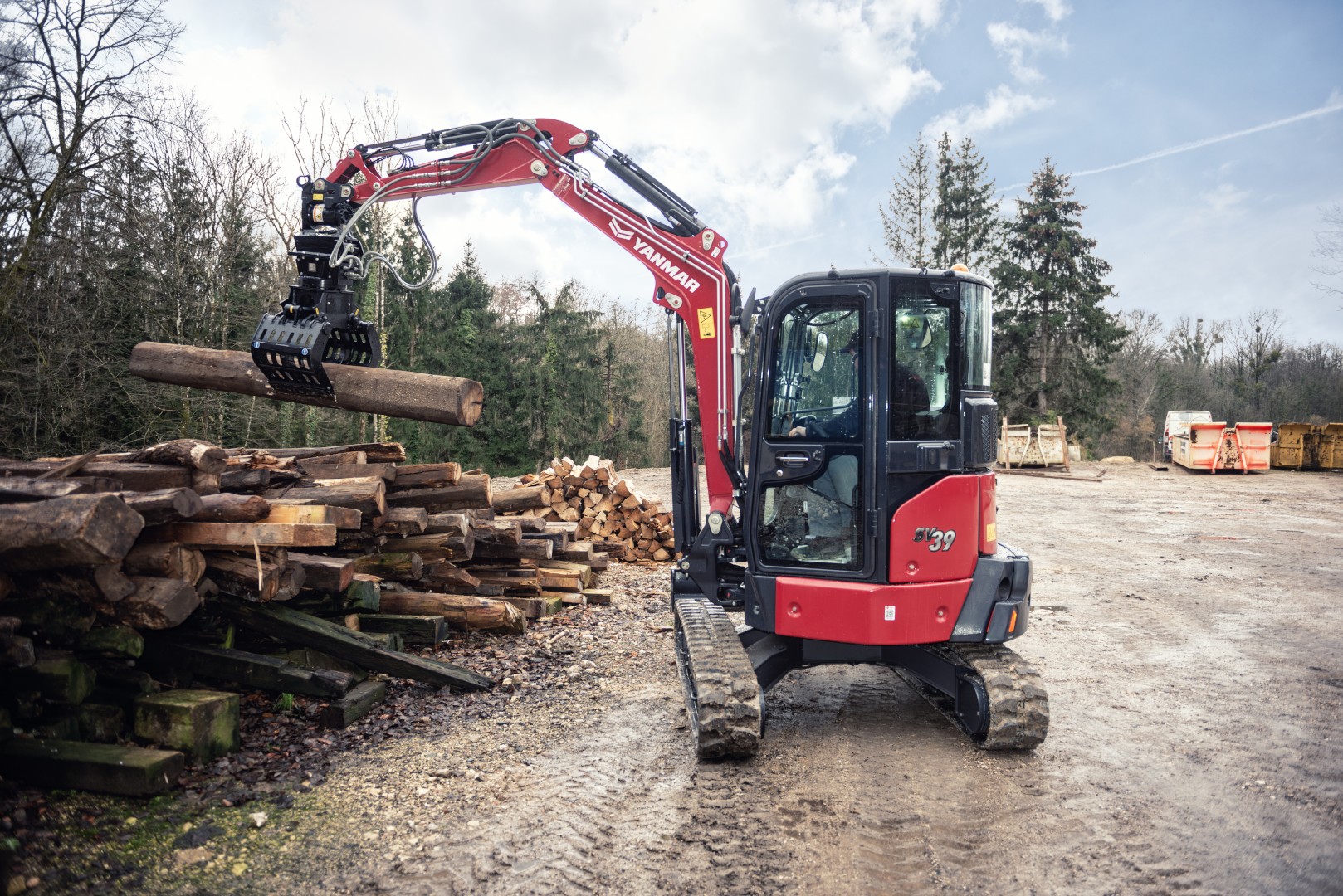

Drapák na kulatinu
stroje od 1,8 t
Třídicí lopata
stroje od 3 t
Bubnová třídicí lopata
stroje od 5 t
Drticí lopata
stroje od 3 t
Vrták
stroje od 0,9 t
Vrták na pařezy
stroje od 1 t
Kuželový štípač dřeva
stroje od 1 t
Demoliční kleště
stroje od 3 t
Mulčovač
stroje od 1 t
Lesní mulčovač
stroje od 10 t
Sekačka na větve
stroje od 2,5 t
Prodloužení ramene
stroje od 2 t
Přidržovací palec
stroje od 1,8 t
Rozrývací trn
stroje od 0,9 t
Rozrývací trny
stroje od 1,2 t
Drapáková podkopová lopata
stroje od 1,5 t
Drapáková lopata
stroje od 3 t
Paletovací vidle
stroje od 3 t
Míchací lopata
stroje od 5 t
Zametací koště
stroje od 5 t
Zametací kartáč
stroje od 5 t
A mnoho dalšího…
