Vysoký výkon

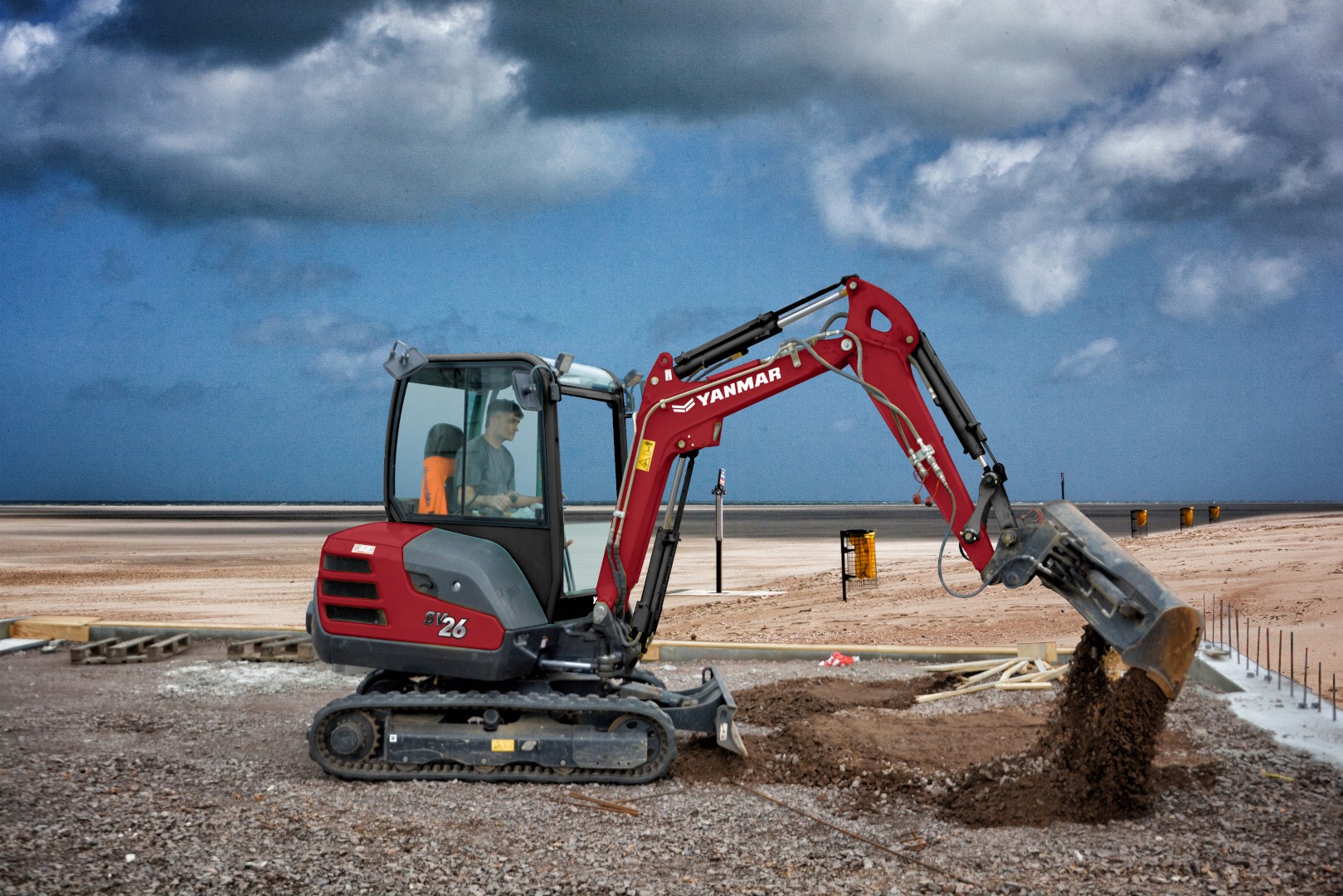

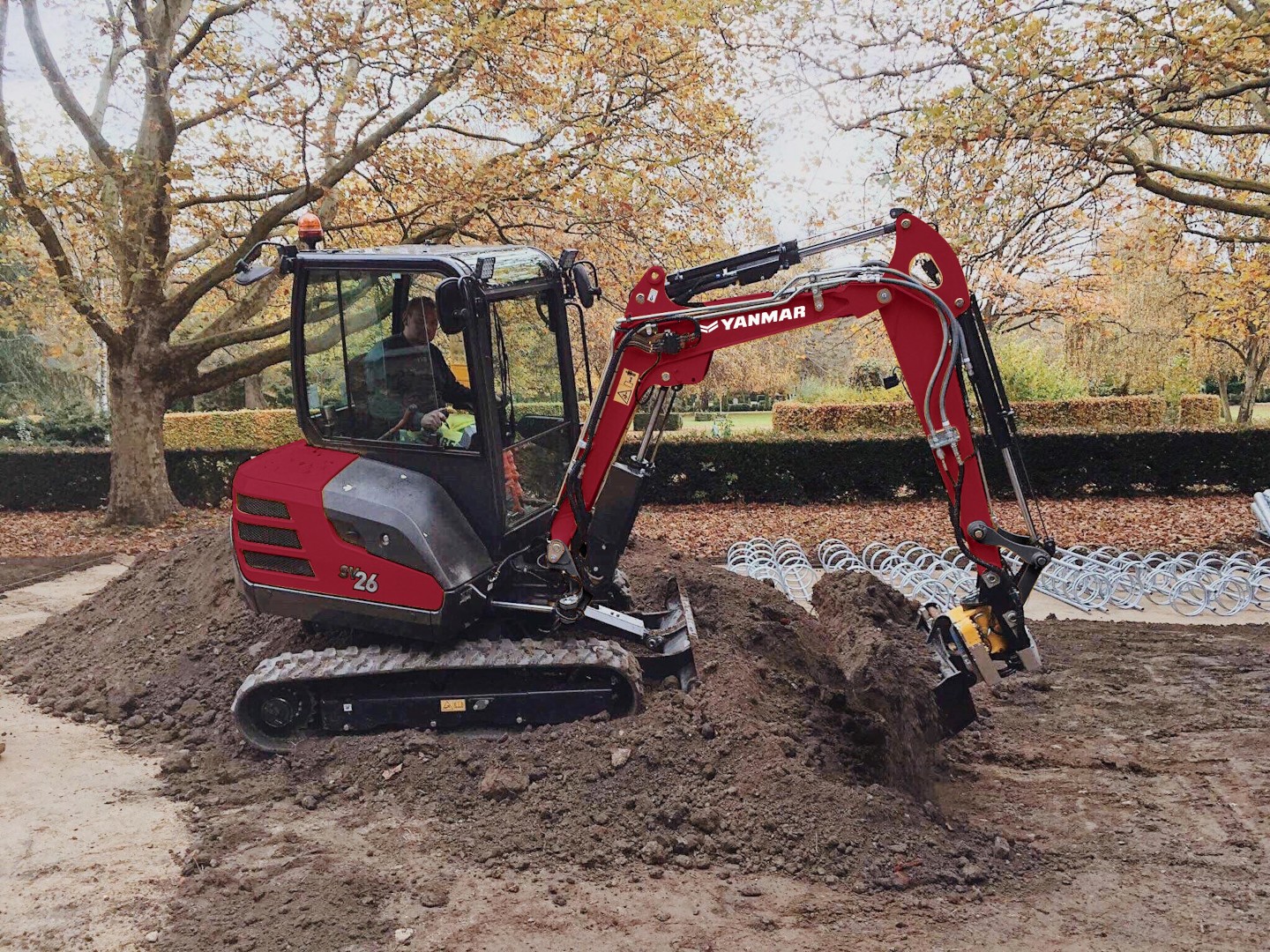

Minirypadlo SV26

Vysoký výkon, nadstandardní rypné síly a vysoká produktivita

Kompaktní výkonný stroj vyznačující se velmi nízkými provozními náklady, výkonnou hydraulikou ViPPS a nadstandardní zvedací kapacitou. Rypadlo SV26 je charakterstické výjimečnou produktivitou dosaženou pomocí vysokých rypných sil a rychlé pracovní hydrauliky.


Jednoduchý transport

Nízká transportní hmotnost (od 2 665 kg dle výbavy) v kombinaci s kompaktními rozměry rypadla SV26 zajišťují jeho jednoduchou přepravu, skládání a nakládání.


Snížená spotřeba

Specifikem rypadla SV26 je velmi nízká spotřeba PHM. Spotřebu je možné dále ještě snížit při výbavě stroje systémem AUTO - IDLE, automaticky snižujícím otáčky motoru při neaktivitě delší než 4 s.


Výhled z kabiny

Prostorná kabina u SV26 zajišťuje skvělý výhled do všech směrů, vylepšený standardně dodávaným pracovním reflektorem pod ramenem stroje. Ideální pro práci za zhoršených viditelnostních podmínek.


Komfortní ovládání

Ovládací prvky tvoří citlivé joysticky kombinované s loketními opěrkami. Díky výbavě citlivě nastaveným výkonným hydraulickým systémem stroje je zaručena plynulost a přesnost ovládání rypadla za všech okolností.


Komfortní kabina

Hlavní předností kabiny u rypadla SV26 je prostorný interiér a optimálně umístěné průduchy ventilace. Zvětšený prostor pro nohy umožňuje komfortní dlouhodobé nasazení stroje. Standardem je odpružená nastavitelná sedačka.


Přístup k motoru

Kabina rypadla SV26 je navržena s ohledem na každodenní údržbu. Příhodné umístění hlavních komponentů je doprovázeno dostatkem přístupových otvorů a díky tomu jsou redukovány časy potřebné na každodenní údržbu rypadla.


Odkládací prostory

Prostorná kabina a horní chassis rypadla SV26 obsahuje dostatek jednoduše přístupných odkládacích prostor pro uložení nářadí, maznice atd. Všechny odkládací prostory mimo kabinu jsou opatřeny odklápěcím krycím panelem se zámkem.


Motor Yanmar

Spolehlivý kapalinou chlazený motor Yanmar 3TNV82A-BPBVA bez filtru pevných částic (DPF). Motory Yanmar dlouhodobě vynikají nízkou spotřebou, minimální hlučností a především vysokou spolehlivostí i při tom nejnáročnějším nasazení.


Hydraulický ViPPS systém

Patentovaný unikátní hydraulický systém ViPPS kombinuje výkon 3 samostatných hydraulických čerpadel pro dosažení výjimečné síly a rychlosti rypadla při zachování příjemné jemnosti a plynulosti ovládání, dokonce i při ovládání více funkcí najednou.


Yanmar full protect

Systém ochranných prvků pro zvýšení bezpečnosti nasazení a životnosti stroje. Jedná se zejména o kryt pístnice radlice, speciálně tvarované závaží, chráničky hydraulických hadic a speciálně snížená provozní teplota stroje pro delší životnost komponentů.

Soubory ke stažení

HMOTNOST
PŘEPRAVNÍ HMOTNOSTPROVOZNÍ HMOTNOSTTLAK NA PODLOŽÍ (PROVOZNÍ HMOTNOST)
Verze se stříškou (gumové pásy)2 525 kg2 600 kg0,250 kgf/cm²
Verze s kabinou (gumové pásy)2 665 kg2 740 kg0,270 kgf/cm²
S ocelovými pásy+ 110 kg+ 110 kg-
S přídavným protizávažím+ 100 kg+ 100 kg-
MOTOR
Typ3TNV82A-BPBVA
PalivoDiesel
Čistý výkon motoru17,6 kW / 23,9 HP při 2 400 ot/min
Celkový výkon motoru18,1 kW / 24,8 HP při 2 400 ot/min
Zdvihový objem1,331 l
Maximální točivý moment85,5 Nm při 1 400 ot/min
ChlazeníKapalinou
Startér12 V - 2,3 kW
Baterie12 V - 56 Ah
Alternátor12 V - 40 A
HYDRAULICKÝ SYSTÉM
Maximální tlak210 barů
1 dvojité pístové čerpadlo s proměnným průtokem2 x 32,4 l/min
1 zubové čerpadlo21,6 l/min
1 zubové čerpadlo pro ovládací okruh10,8 l/min
PTOTLAK (bar)PRŮTOK (l/min)
DVOUCESTNÝ0 - 21054 - 15
JEDNOCESTNÝ0 - 21054 - 15
VÝKON
Rychlost jízdy2,9 / 4,8 km/h
Otáčení10,2 ot/min
Pracovní síla (rameno)14,5 / 12,7 kN (s prodlouženým ramenem)
Pracovní síla (lžíce)24,5 kN
Trakční síla37 kN
Stoupavost30°
Hlučnost (2000/14/CE&2005/88/CE)Lwag: 94 dBA ; Lpag: 76 dBA
PODVOZEK
Počet horních pojezdových kladek1
Počet spodních pojezdových kladek3
Systém napínání pásuPomocí mazacího válce
NÁPLNĚ
Palivová nádrž38,5 l
Chladicí kapalina3,8 l
Motorový olej3,7 l
Hydraulický okruh30 l
Hydraulická nádrž25,2 l


ACelková délka4 250 / 4 295* mmHCelková šířka radlice1 550 mm
A'Celková délka se zadní radlicí4 470 / 4 515* mmICelková výška radlice290 mm
BCelková výška2 435 mmJVzdálenost radlice1 380 mm
CCelková šířka1 550 mmKMax. výška radlice nad zemí300 mm
DDélka pásů na zemi1 550 mmLMax. hloubka spuštění radlice350 mm
EDélka podvozku2 030 mmMMinimální světlá výška320 mm
FŠířka dráhy1 250 mmNSvětlá výška nad protizávažím540 mm
GŠířka pásu300 mm

*s prodlouženým ramenem


AMax. hloubka kopání – radlice zvednuta2 595 / 2 845* mmHOtočení výložníku vlevo45°
BMax. hloubka kopání – radlice spuštěna2 735 / 2 995* mmIOtočení výložníku vpravo75°
CMax. kopací dosah na zemi4 400 / 4 580* mmJDélka ramene1 150 / 1 400* mm
DMax. kopací dosah4 510 / 4 695* mmKPřední poloměr otáčení1 900 / 1 960* mm
EMax. vertikální stěna2 245 / 2 455* mmLPřední poloměr otáčení s otáčením výložníku1 600 / 1 655* mm
FMax. výška vykládky2 835 / 2 995* mmMPoloměr otáčení vzadu1 160 mm
GMax. výška řezu3 995 / 4 130* mmPoloměr otáčení vzadu s přídavným závažím1 240 mm

*s prodlouženým ramenem

Mechanický rychloupínač na rypadlo. Černá barva, žlutá značka Yanmar.

Mechanický rychloupínač

Hmotnost: 37 kg

Hydraulický rychloupínač na rypadlo. 2 hadice. Černá barva, žlutá značka Yanmar.

Hydraulický rychloupínač

Hmotnost: 37 kg

Powertilt s mechanickým rychloupínačem na rypadlo. černá barva, žlutá značka Yanmar.

Powertilt
(s mechanickým rychloupínačem)

Hmotnost: 70 kg

Powertilt s hydraulickým rychloupínačem na rypadlo. černá barva, žlutá značka Yanmar.

Powertilt
(s hydraulickým rychloupínačem)

Hmotnost: 75 kg

Standardní podkopová lopata se zuby a s jednosměrným upínáním na rypadlo. Černá barva, žlutá značka Yanmar.

Podkopová lopata

Hmotnost: 51 – 99 kg
Objem: 40 – 175 l
Šířka: 250 – 800 mm

Standardní podkopová lopata na rypadlo se symetrickým upínáním Symlock. Černá barva, žlutá značka Yanmar.

Podkopová lopata
(se symetrickým upínáním)

Hmotnost: 51 – 91 kg
Objem: 40 – 150 l
Šířka: 250 – 700 mm

Pevná svahovací lopata s jednosměrným upínáním na rypadlo. Černá barva, žlutá značka Yanmar.

Pevná svahovací lopata

Hmotnost: 90 – 116 kg
Objem: 116 – 165 l
Šířka: 1 000 – 1 400 mm

Pevná svahovací lopata se symetrickým upínáním Symlock na rypadlo. Černá barva, žlutá značka Yanmar.

Pevná svahovací lopata
(se symetrickým upínáním)

Hmotnost: 90 – 116 kg
Objem: 116 – 165 l
Šířka: 1 000 – 1 400 mm

Hydraulicky naklápěná svahovací lopata na rypadlo. Černá barva, žlutý kryt.

Hydraulicky naklápěná svahovací lopata

Hmotnost: 145 – 165 kg
Objem: 116 – 153 l
Šířka: 1 000 – 1 300 mm

Hydraulické bourací kladivo na rypadlo. Černá barva, žlutá značka Yanmar.

Hydraulické kladivo

Hmotnost: 165 kg
(kg bez upínací desky)
Průtok: 35 – 65 l/min

Vrták na rypadlo. Černá barva.

Vrták

Mulčovač na rypadlo. Oranžová barva, bílé pozadí.

Mulčovač
