Kategorie: Pásová rypadla

Vysoká zvedací kapacita

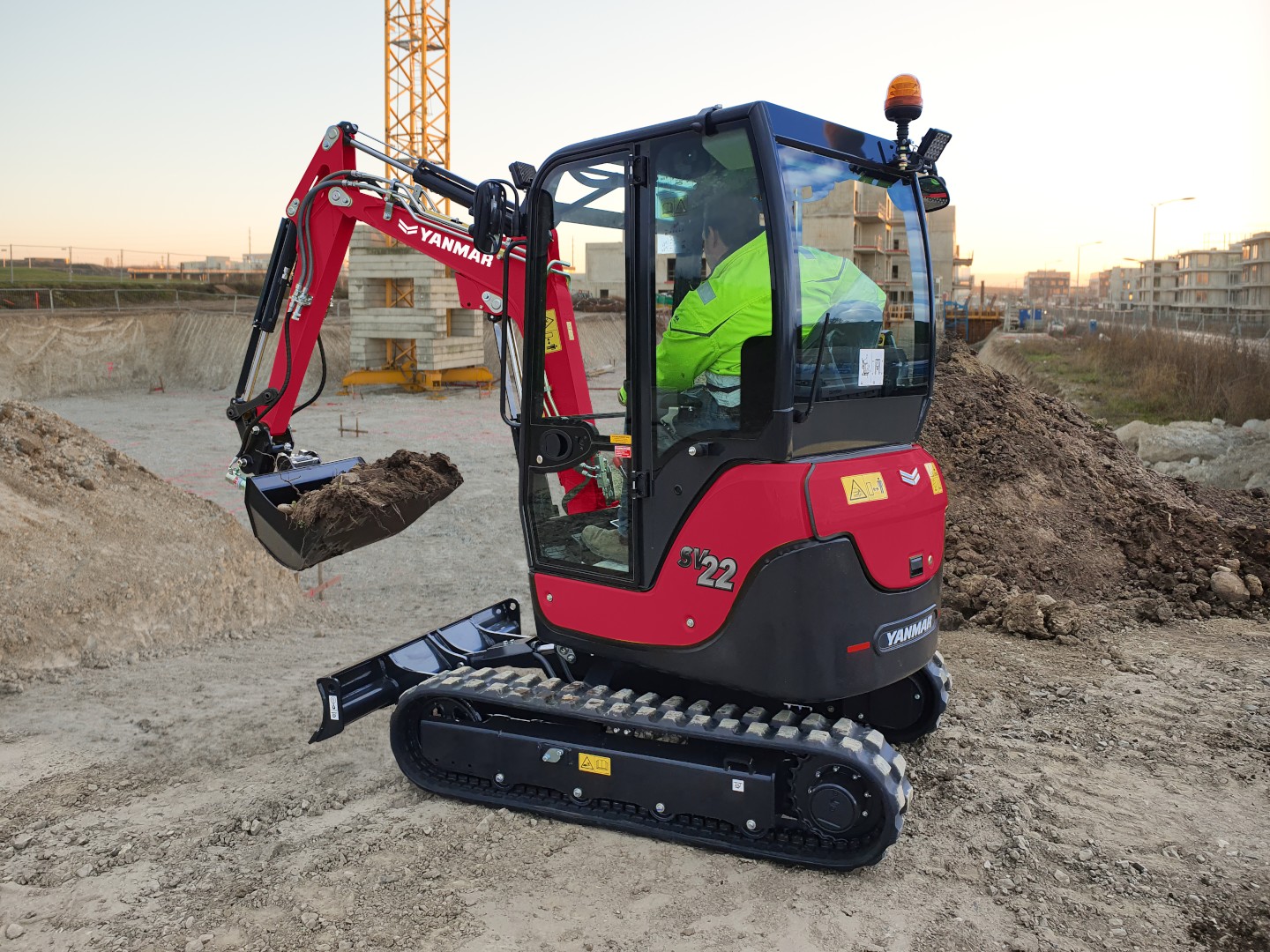

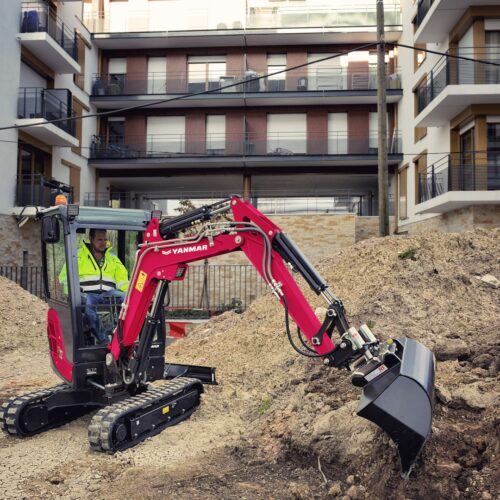

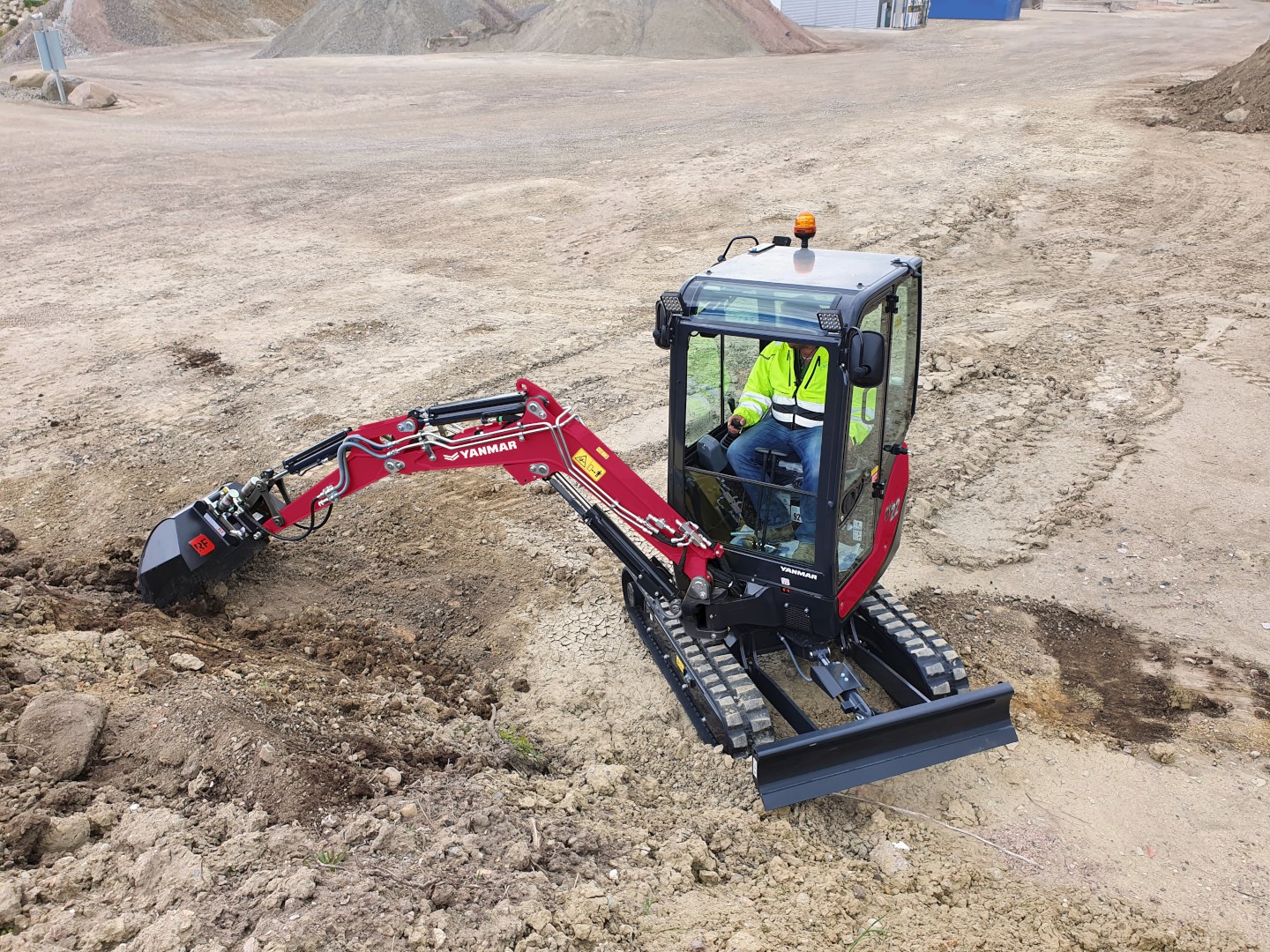

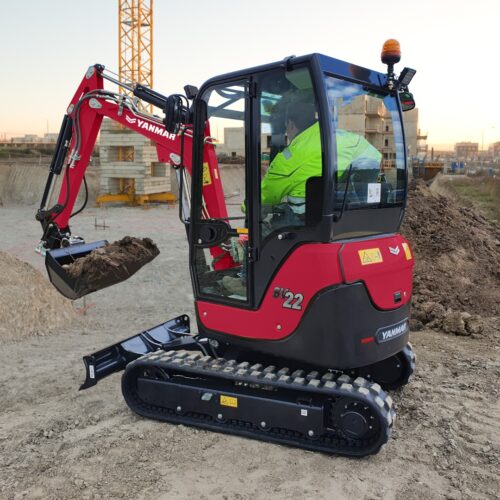

Minirypadlo SV22

Kompaktní rozměry, ultra malý poloměr otáčení na otoči, komfortní prostorná kabina

Výkonné kompaktní rypadlo vybavené výkonou hydraulikou, prostornou komfortní kabinou a spolehlivým motorem Yanmar.  Díky ultra malému poloměru otáčení na otoči vhodné pro práci ve stísněných prostorech. Kombinace masivního protizávaží s patentovaným systémem asymetrického uložení pásu VICTAS zajišťuje u rypadla SV22 vysokou stabilitu stroje  a výjimečně vysokou zvedací kapacitu.

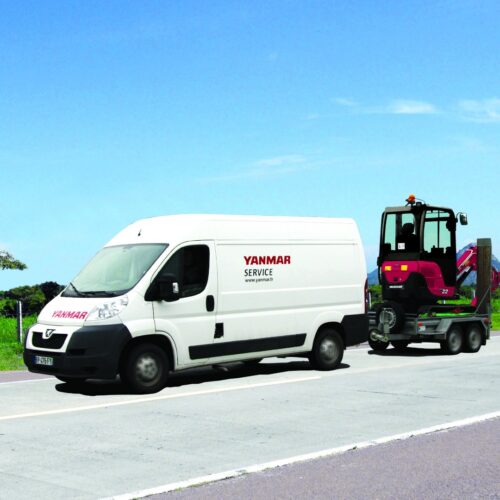

Transport

Nízká hmotnost v kombinaci s kompaktními rozměry rypadla SV22 zaručují jeho jednoduchou přepravu, stejně tak i skládání a nakládání rypadla.


Poloměr otáčení

Ultra malý poloměr otáčení na otoči dělá z rypadla SV22 ideální stroj pro nasazení ve stísněných prostorech, kde plně využije své kompaktní rozměry a obstojí díky svému vysokému výkonu.


Výhled z kabiny

Nadstandardní výhled z kabiny je vlastností rypadla SV22, vylepšený standardně dodávaným pracovním reflektorem pod ramenem stroje. Ideální pro práci za zhoršených viditelnostních podmínek.


Komfortní ovládání

Ovládací prvky tvoří citlivé joysticky kombinované s loketními opěrkami. Díky výbavě citlivě nastaveným výkonným hydraulickým systémem stroje je zaručena plynulost a přesnost ovládání rypadla za všech okolností.


Mimoosé kopání

Výbava systémem mimoosého kopání - vysoká flexibilita nasazení, extrémní přínos při práci ve stísněných prostorech jako např. podél zdí atd. Robustní konstrukce systému mimoosého kopání zajišťuje dlouhou životnost.


Přístup k motoru

Jednoduchý přístup k motoru je zabezpečen skrze boční panely, zadní kryt motoru a panely v kabině. Spolu s optimalizovaným umístěním hlavních komponentů je tak zajištěn jednoduchý přístup pro každodenní údržbu, což šetří čas a náklady.


Systém pásů VICTAS

Rypadlo SV22 je vybaveno patentovaný systém pásů VICTAS. Předností tohoto systému je asymetrické uložení pásů v skrze speciálně vyvinutý tvar, systém VICTAS zvyšuje stabilitu a zvedací kapacitu rypadla, snižuje opotřebení pásů a hlučnost pojezdu.


Stabilita

Vysoká stabilita rypadla SV22 je dosažena díky výbavě patentovaným systémem pásů VICTAS, zvětšeným zadním závažím a především optimálním rozložením hmotnosti rypadla. Ruku v ruce s vysokou stabilitou jde i vysoká zvedací kapacita rypadla SV22.


Výkonná hydraulika

Hydraulický systém rypadla SV22 tvoří výkonné axiální pístové čerpadlo s variabilním průtokem až 50 l/min. Výkonná LOAD SENSING hydraulika v kombinaci s ovládacími joysticky garantuje rychlost a plynulost pracovních simultálních pohybů, při zachování jemnosti a přesnosti ovládání.

Soubory ke stažení

HMOTNOST
PŘEPRAVNÍ HMOTNOST*PROVOZNÍ HMOTNOST*TLAK NA PODLOŽÍ (PROVOZNÍ HMOTNOST)
Verze se stříškou (gumové pásy)2 045 kg2 120 kg0,260 kgf/cm²
Verze s kabinou (gumové pásy)2 185 kg2 260 kg0,280 kgf/cm²
MOTOR
Typ3TNV76-SBVA2
PalivoDiesel
Čistý výkon motoru13,4 kW / 18,2 HP při 2 200 ot/min
Celkový výkon motoru13,8 / 18,8 HP při 2 200 ot/min
Zdvihový objem1,116 l
Maximální točivý moment69 Nm při 1 600 ot/min
ChlazeníKapalinou
Startér12 V - 1,4 kW
Baterie12 V - 45 Ah
Alternátor12 V - 40 A
HYDRAULICKÝ SYSTÉM
Maximální tlak206 barů
1 pístové čerpadlo s proměnlivým průtokem50 l/min
PTOTLAK (bar)PRŮTOK (l/min)
DVOUCESTNÝ0 - 20645 - 17
JEDNOCESTNÝ0 - 20645 - 17
VÝKON
Rychlost jízdy2,4 / 4,1 km/h
Otáčení9,5 ot/min
Pracovní síla (rameno)11,8 kN
Pracovní síla (lžíce)18,6 kN
Trakční síla20,4 kN
Stoupavost30°
Hlučnost (2000/14/CE&2005/88/CE)Lwag: 92 dBA ; Lpag: 80 dBA
PODVOZEK
Počet spodních pojezdových kladek4
Systém napínání pásuPomocí mazacího válce
NÁPLNĚ
Palivová nádrž29 l
Chladicí kapalina4 l
Motorový olej3,9 l
Hydraulický okruh32 l
Hydraulická nádrž20 l

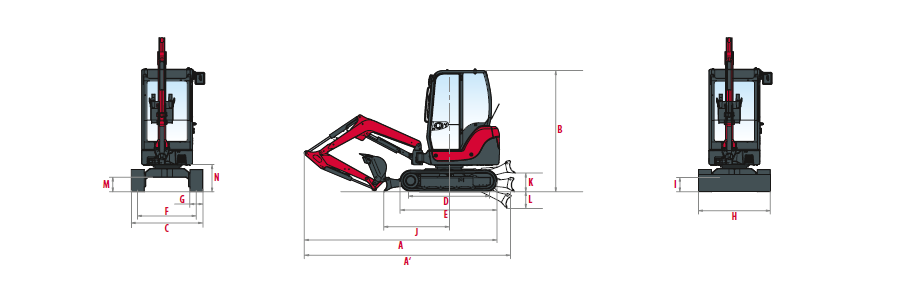

ACelková délka3 775 mmHCelková šířka radlice1 380 mm
A'Celková délka se zadní radlicí4 090 mmICelková výška radlice300 mm
BCelková výška2 320 / 2 360* mmJVzdálenost radlice1 270 mm
CCelková šířka1 380 mmKMax. výška radlice nad zemí370 mm
DDélka pásů na zemi1 450 mmLMax. hloubka spuštění radlice340 mm
EDélka podvozku1 890 mmMMinimální světlá výška280 mm
FŠířka dráhy1 160 mmNSvětlá výška nad protizávažím490 mm
GŠířka pásu250 mm

*s kabinou

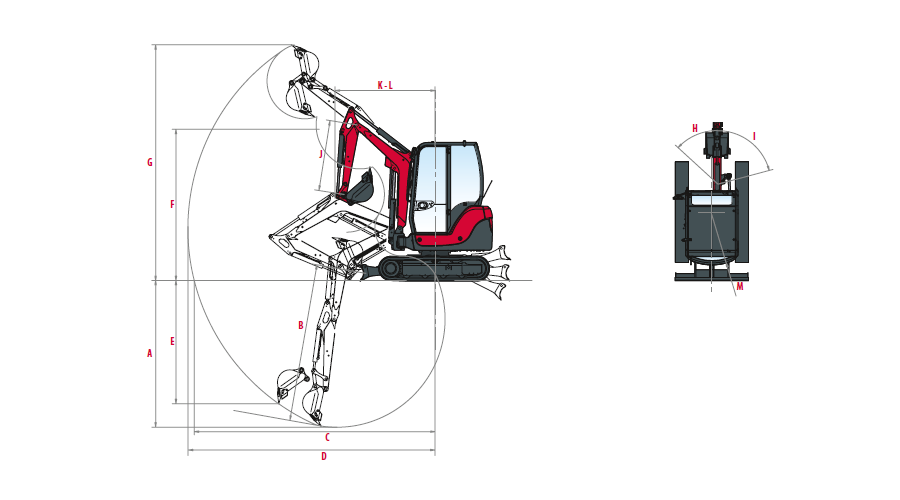

AMax. hloubka kopání – radlice zvednuta2 480 mmHOtočení výložníku vlevo40°
BMax. hloubka kopání – radlice spuštěna2 650 mmIOtočení výložníku vpravo80°
CMax. kopací dosah na zemi4 130 mmJDélka ramene1 200 mm
DMax. kopací dosah4 240 mmKPřední poloměr otáčení1 700 mm
EMax. vertikální stěna2 085 mmLPřední poloměr otáčení s otáčením výložníku1 460 mm
FMax. výška vykládky2 760 mmMPoloměr otáčení vzadu980 mm
GMax. výška řezu4 020 mm

*s kabinou

Mechanický rychloupínač na rypadlo. Černá barva, žlutá značka Yanmar.

Mechanický rychloupínač

Hmotnost: 37 kg

Hydraulický rychloupínač na rypadlo. 2 hadice. Černá barva, žlutá značka Yanmar.

Hydraulický rychloupínač

Hmotnost: 37 kg

Powertilt s mechanickým rychloupínačem na rypadlo. černá barva, žlutá značka Yanmar.

Powertilt
(s mechanickým rychloupínačem)

Hmotnost: 70 kg

Powertilt s hydraulickým rychloupínačem na rypadlo. černá barva, žlutá značka Yanmar.

Powertilt
(s hydraulickým rychloupínačem)

Hmotnost: 75 kg

Standardní podkopová lopata se zuby a s jednosměrným upínáním na rypadlo. Černá barva, žlutá značka Yanmar.

Podkopová lopata

Hmotnost: 51 – 81 kg
Objem: 40 – 125 l
Šířka: 250 – 600 mm

Standardní podkopová lopata na rypadlo se symetrickým upínáním Symlock. Černá barva, žlutá značka Yanmar.

Podkopová lopata
(se symetrickým upínáním)

Hmotnost: 51 – 81 kg
Objem: 40 – 125 l
Šířka: 250 – 600 mm

Pevná svahovací lopata s jednosměrným upínáním na rypadlo. Černá barva, žlutá značka Yanmar.

Pevná svahovací lopata

Hmotnost: 90 – 116 kg
Objem: 116 – 165 l
Šířka: 1 000 – 1 400 mm

Pevná svahovací lopata se symetrickým upínáním Symlock na rypadlo. Černá barva, žlutá značka Yanmar.

Pevná svahovací lopata
(se symetrickým upínáním)

Hmotnost: 90 – 116 kg
Objem: 116 – 165 l
Šířka: 1 000 – 1 400 mm

Hydraulicky naklápěná svahovací lopata na rypadlo. Černá barva, žlutý kryt.

Hydraulicky naklápěná svahovací lopata

Hmotnost: 145 kg
Objem: 116 l
Šířka: 1 000 mm

Hydraulické bourací kladivo na rypadlo. Černá barva, žlutá značka Yanmar.

Hydraulické kladivo

Hmotnost: 225 kg
Průtok: 40 – 65 l/min

Vrták na rypadlo. Černá barva.

Vrták

Mulčovač na rypadlo. Oranžová barva, bílé pozadí.

Mulčovač
