Nejmenší minirypadlo s kabinou
Minirypadlo SV15
Efektivní práce a kompaktní rozměry

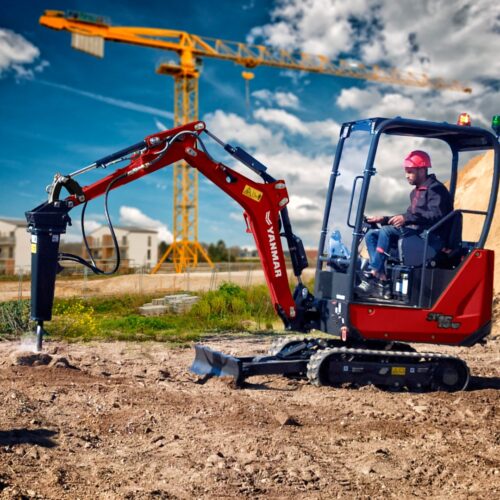

Spolehlivé a odolné minirypadlo. Yanmar SV15VT poskytuje špičkovou produktivitu ve vysoce kompaktním balení. Výkonný motor a hydraulický systém s dvojitým zubovým čerpadlem zajišťují vysoký výkon, zatímco kompaktní rozměry minirypadla z něj dělají perfektní stroj pro práci ve stísněných prostorech a na staveništích, kde je obecně málo místa.
Inovativní design a nízká přepravní hmotnost usnadňují přemisťování minirypadla SV15VT mezi pracovišti, zatímco výborná dostupnost bodů údržby umožňuje rychlé a jednoduché každodenní kontroly.
Soubory ke stažení
| HMOTNOST | |
| Provozní hmotnost | 1 685 kg |
| Přepravní hmotnost | 1 555 kg |
| MOTOR | |
| Čistý výkon motoru | 12,2 kW |
| Hrubý výkon motoru | 12,5 kW |
| Zdvihový objem | 0,854 l |
| HYDRAULICKÝ SYSTÉM | |
| Maximální tlak | 205 bar |
| 1 dvojité zubové čerpadlo | 2 x 14,3 l/min |
| PTO Tlak | 0 - 150 bar |
| PTO Průtok | 30 - 20 l/min |
| VÝKON | |
| Rychlost jízdy (první / druhá) | 1,9 / 3,7 km/h |
| Otáčení | 9,4 ot/min |
| Pracovní síla (násada standardní / prodloužená) | 7,4 / 6,7 kN |
| Pracovní síla (lopata) | 12,9 kN |
| Trakční síla (rychlost první / druhá) | 13,3 / 8 kN |
| Stoupavost | 30° |
| NÁPLNĚ | |
| Palivová nádrž | 27 l |
| Chladicí kapalina | 4,2 l |
| Hydraulický okruh (včetně nádrže) | 28,5 l |
| Nádrž na hydraulický olej | 19,5 l |
| Motorový olej | 2,8 l |
| A | Celková délka | 3 385 / 3 380 mm ¹ | G | Šířka pásu | 230 mm |
| A' | Celková délka se standardní zadní radlicí | 3 750 / 3 745 mm ¹ | H | Celková šířka radlice | 980 / 1 170 mm ⁴ |
| A' | Celková délka s prodlouženou zadní radlicí | 4 065 / 4 060 mm ¹ | I | Celková výška radlice | 235 mm |
| B | Celková výška | 2 325 / 2335 mm ³ | J | Vzdálenost radlice | 1 090 / 1 405 mm ² |
| C | Celková šířka | 980 / 1 170 mm ⁴ | K | Maximální výška radlice nad zemí | 270 / 400 mm ² |
| D | Délka pásů na zemi | 1 035 mm | L | Maximální hloubka spuštění radlice | 270 / 380 mm ² |
| E | Délka podvozku | 1 410 mm | M | Minimální světlá výška pod spodním rámem | 160 mm |
| F | Rozteč pásů | 745 / 945 mm ⁴ | N | Minimální světlá výška pod protizávažím | 445 mm |
1) standardní / prodloužená násada
2) standardní / prodloužená čelní radlice
3) stříška / kabina
4) stažený / roztažený podvozek
| A | Max. hloubka kopání – radlice zvednuta | 2 330 / 2 470 mm ¹ | G | Max. výška řezu | 3 385 / 3 490 mm |
| B | Max. hloubka kopání – standardní radlice spuštěna | 2 465 / 2 605 mm ¹ | H | Otočení výložníku vlevo | 75° |
| B | Max. hloubka kopání – prodloužená radlice spuštěna | 2 480 / 2 620 mm ¹ | I | Otočení výložníku vpravo | 60° |
| C | Max. kopací dosah na zemi | 3 710 / 3 850 mm ¹ | J | Délka ramene | 960 / 1 100 mm ¹ |
| D | Max. kopací dosah | 3 775 / 3 910 mm ¹ | K | Ploměr otáčení vpředu | 1 520 / 1 545 mm ¹ |
| E | Max. vertikální stěna | 1 430 / 1 440 mm ¹ | L | Poloměr otáčení vpředu s vytočeným výložníkem | 865 / 870 mm ¹ |
| F | Max. výška vykládky | 2 445 / 2 555 mm ¹ | M | Poloměr otáčení vzadu | 1 050 mm |
1) standardní / prodloužená násada
Při respektování velikosti a výkonu stroje je ho možné osadit celou řadou přídavných zařízení.
Mechanický rychloupínač
stroje od 0,9 t
Hydraulický rychloupínač
stroje od 1,7 t
Naklápěcí hlava s mechanickým rychloupínačem
stroje od 1,5 t
Naklápěcí hlava s hydraulickým rychloupínačem
stroje od 1,7 t
Rotátor
stroje od 0,9 t
Tiltrotátor
stroje od 2,6 t
Podkopová lopata
stroje od 0,9 t
Hydraulicky naklápěná svahovací lopata
stroje od 1 t
Pevná svahovací lopata
stroje od 0,9 t
Pevná svahovací lopata se zkosenými boky
stroje od 0,9 t
Podkopová lopata s prodlouženým profilem
stroje od 0,9 t
Podkopová lopata s žebry
stroje od 0,9 t
Profilová lopata
stroje od 0,9 t
Bourací kladivo
stroje od 0,9 t
Drapák s rotací
stroje od 1,2 t
Lžícový drapák
stroje od 1 t
Drapák na dřevo
stroje od 1,2 t
Drapák na kulatinu
stroje od 1,8 t
Třídicí lopata
stroje od 3 t
Bubnová třídicí lopata
stroje od 5 t
Drticí lopata
stroje od 3 t
Vrták
stroje od 0,9 t
Vrták na pařezy
stroje od 1 t
Kuželový štípač dřeva
stroje od 1 t
Demoliční kleště
stroje od 3 t
Mulčovač
stroje od 1 t
Lesní mulčovač
stroje od 10 t
Sekačka na větve
stroje od 2,5 t
Prodloužení ramene
stroje od 2 t
Přidržovací palec
stroje od 1,8 t
Rozrývací trn
stroje od 0,9 t
Rozrývací trny
stroje od 1,2 t
Drapáková podkopová lopata
stroje od 1,5 t
Drapáková lopata
stroje od 3 t
Paletovací vidle
stroje od 3 t
Míchací lopata
stroje od 5 t
Zametací koště
stroje od 5 t
Zametací kartáč
stroje od 5 t
A mnoho dalšího…
