Výjimečný pracovní rozsah ramene

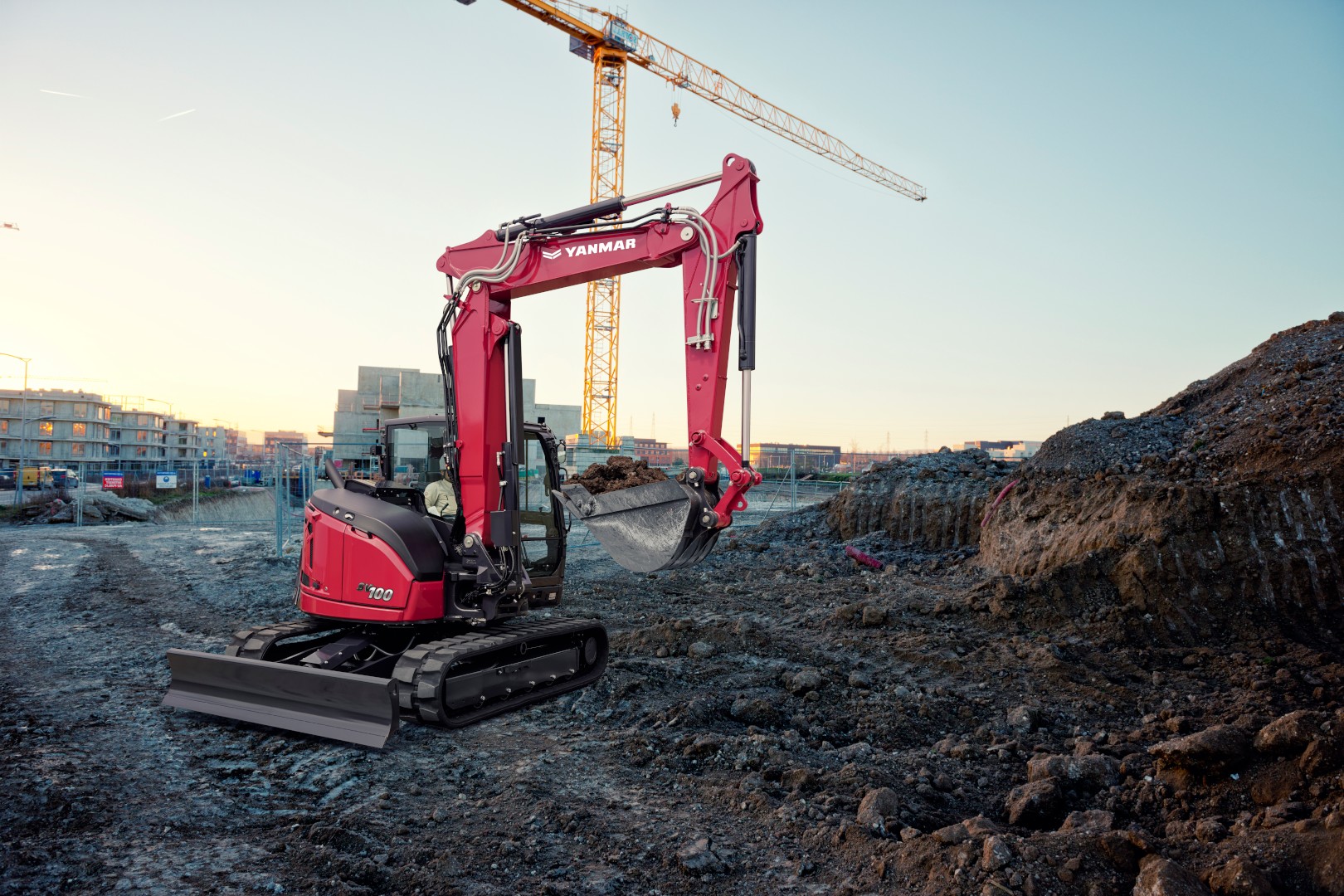

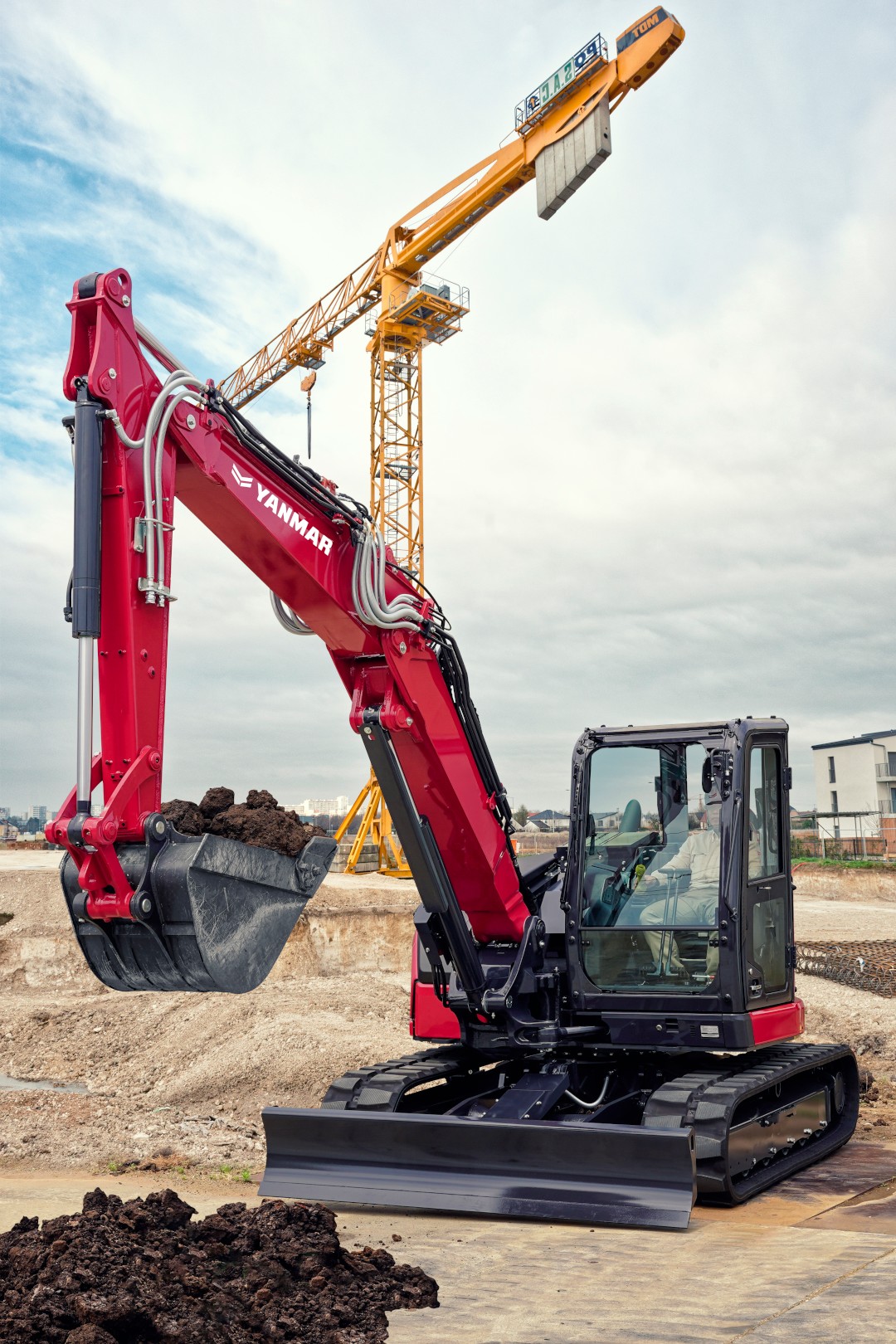

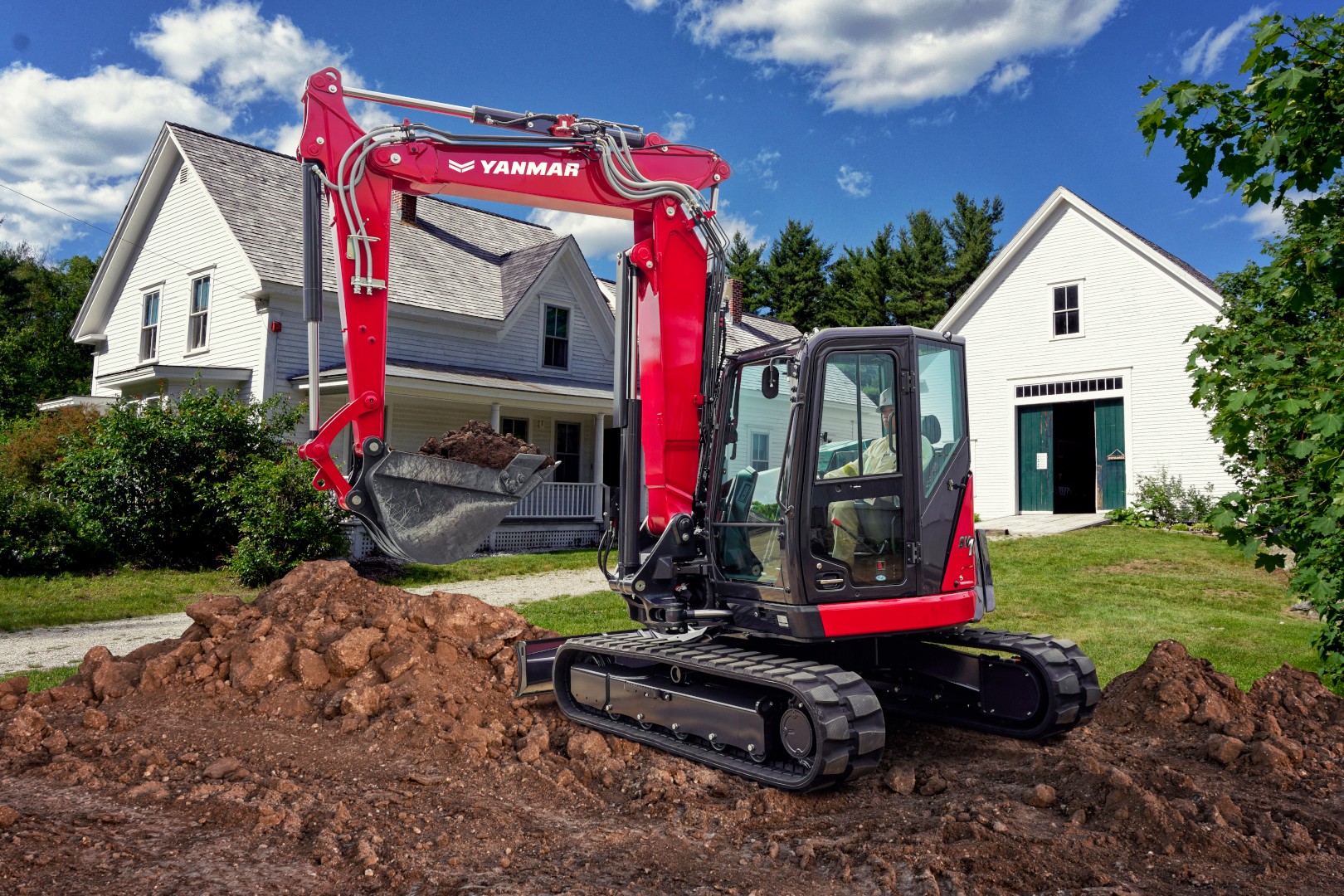

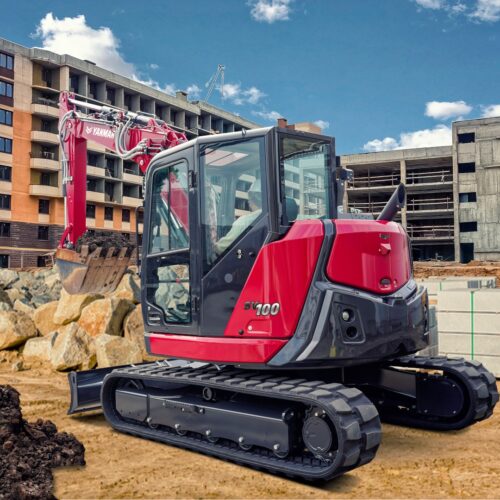

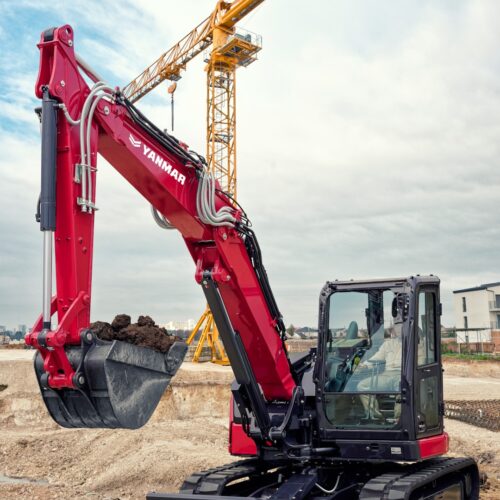

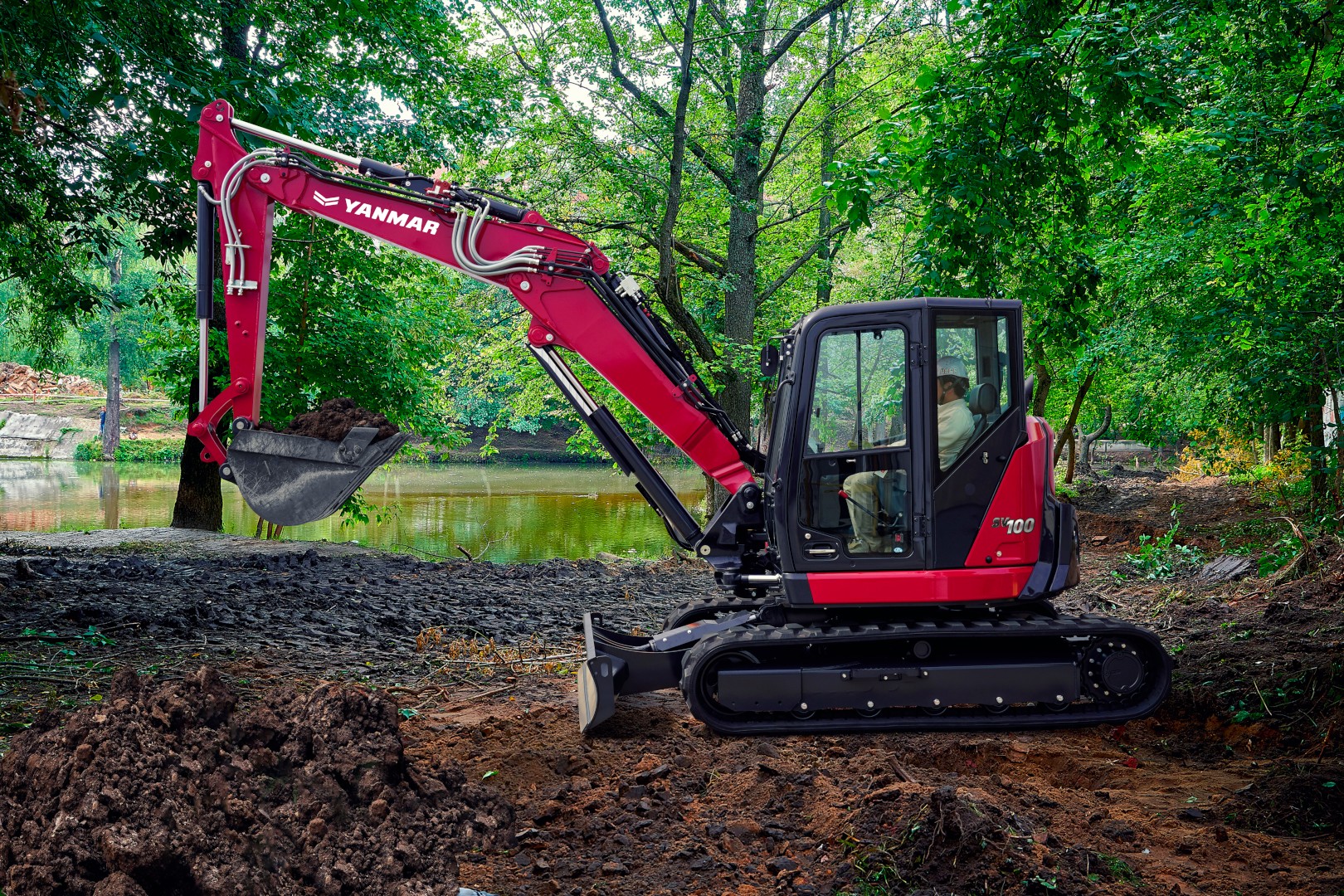

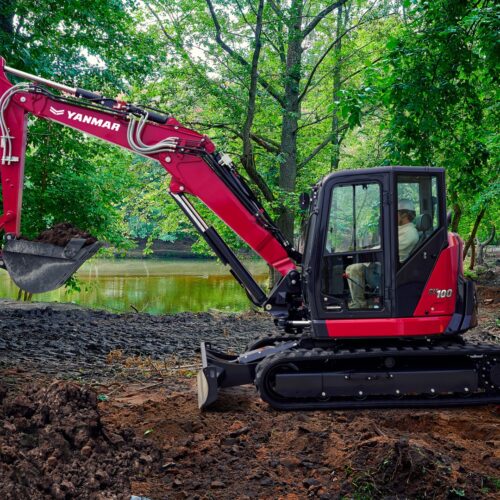

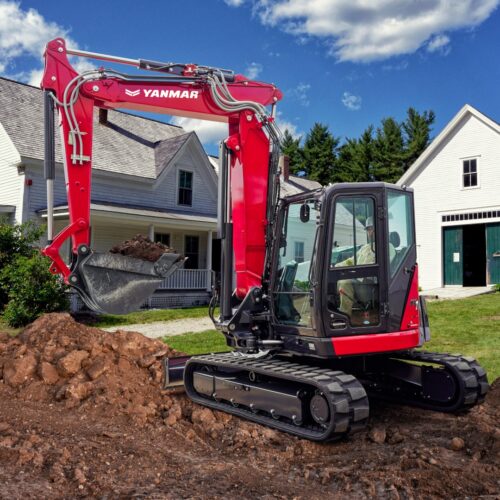

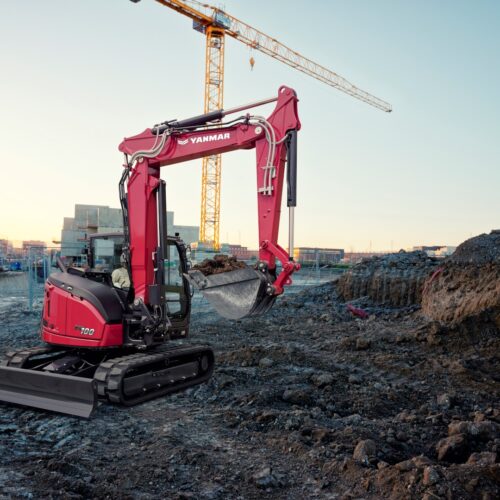

Midirypadlo SV100 2PB

Ideální rypadlo pro jeřábování břemen

Výkonné rypadlo s ultra-krátkým přesahem zádě a výjimečně kompaktními rozměry – ideální pro práci ve stísněných podmínkách. Výjimečné zvedací síly a atypicky malý poloměr otáčení skrze výbavu 3dílným výložníkem.


Úložné prostory

Prostorná kabina je bohatě vybavena úložnými prostory pro odložení zavazadel, dokumentů či nápoje.


Jednoduchá údržba

Zjednodušená údržba díky uzamykatelným odklopitelným krytům všech klíčových komponentů, jako např chladiče, motoru atd. Velkou úsporu času přináší i výbava elektrickým čerpadlem PHM.


Hydraulika ViPPS

Inovativní systém pracovní hydrauliky ViPPS kombinuje výkon 4 samostatných hydraulických čerpadel pro dosažení vysokých rypýc sil stroje, při souběžném zachování optimální odezvy hydrauliky a jemnosti ovládání.


Zdvihací síla

Speciální 3dílný výložník vyniká velmi vysokými zdvihacími silami o velikosti až 6 550 kg. Jednoduchost ovládání výložníku doplňuje vysoká přesnost při umístění jeřábovaného břemene díky rozsáhlé možnosti nastavení.


Mimoosé kopání

Robustní systém mimoosého kopání zvyšuje efektivitu nasazení stroje ve všech podmínkách. Stranové nastavení ramene 2 x 60° snižuje potřebu častých přesunů rypadla na stavbě a výrazně rozšiřuje pracovní rozsah rypadla.


Motor Yanmar

Spolehlivý vodou chlazený motor YANMAR 4TNV98CT-VBV s filtrem pevných částic (DPF) o výkonu 53,7 kW / 73 HP. Vysoká spolehlivost v kombinaci s nízkými provozními náklady jsou charakteristické pro motory značky YANMAR.


Pracovní rozsah

Speciální uložení pístnice násady v kombinaci s vysokým pracovním tlakem hydrauliky zajišťuje výjimečné vylamovací síly na lopatě. Orientace pístnice zajišťuje rychlé zvedání násady a naopak její citlivé spouštění pro přesnou manipulaci s břemeny.

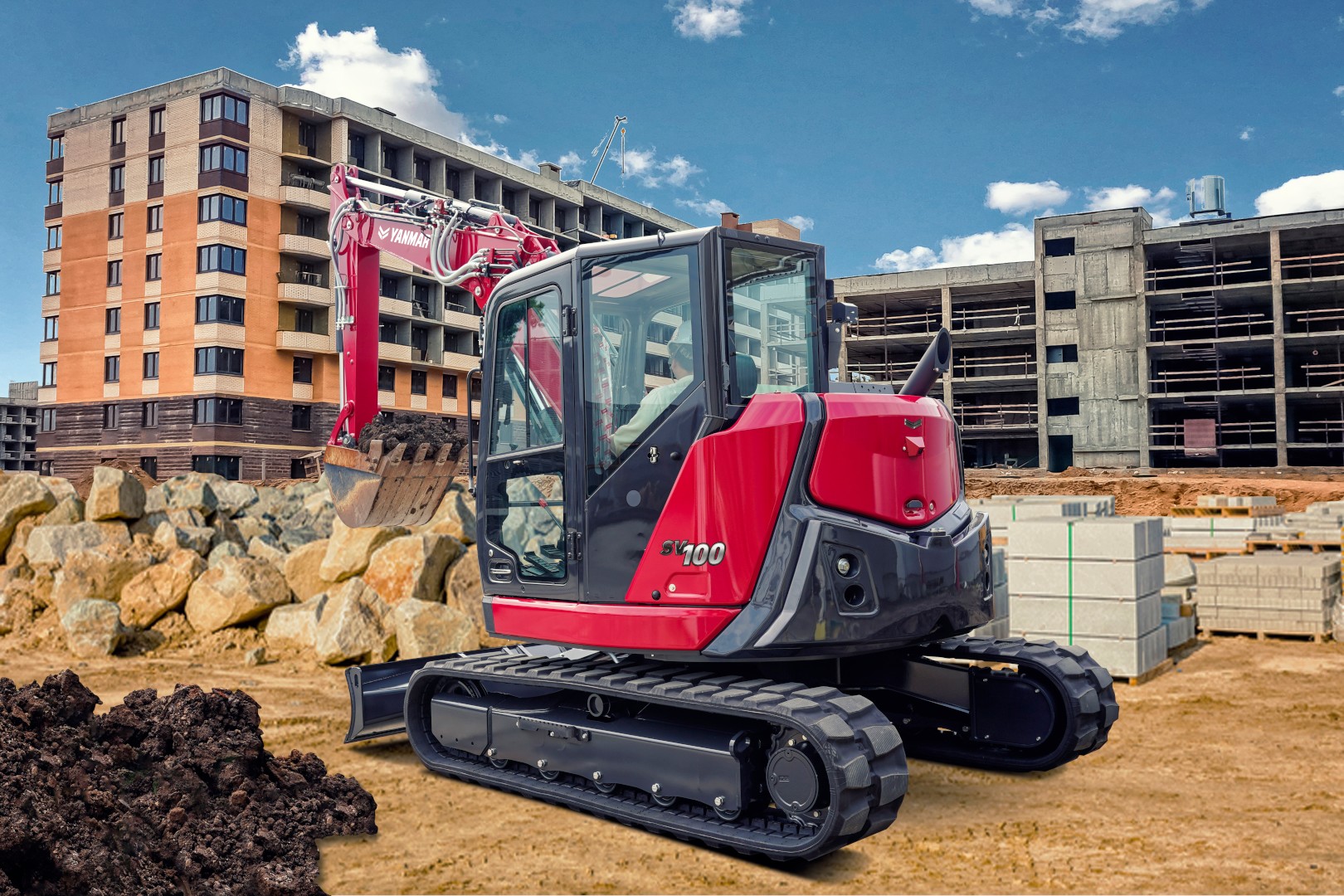

Kompaktní rozměry

Kompaktní rozměry rypadla doplňuje variabilní 3dílný výložník umožňující efektivní nasazení i ve stísněných podmínkách. Inovativní uložení pístnice násady zvrchu ramene zabezpečuje perfektní výhled z kabiny při zachování vysokých sil na rameni.


Trojdílný výložník

Trodílný výložník s inovativním řešením pístnice násady výrazně rozšiřuje možnosti nasazení rypadla SV100-2PB. Nový výložník zvětšuje pracovní rozsah ramene, zlepšuje přesnost při jeřábování a umožňuje jeřábování břemen až o 58 % větší hmotnosti oproti klasickému výložníku.


Pracovní prostředí

Komfortně vybavená kabina s výkonou klimatizací a vzduchem odpruženou sedačkou zajišťuje příjemné pracovní prostřední pro strojníka. Citlivé joystickové ovládání s integrovaným proporcionálním ovládáním přídavných pracovních okruhů na rameni umožňuje využít širokou paletu přídavných zařízení.

Soubory ke stažení

[table “sv100-2pb-t” not found /]

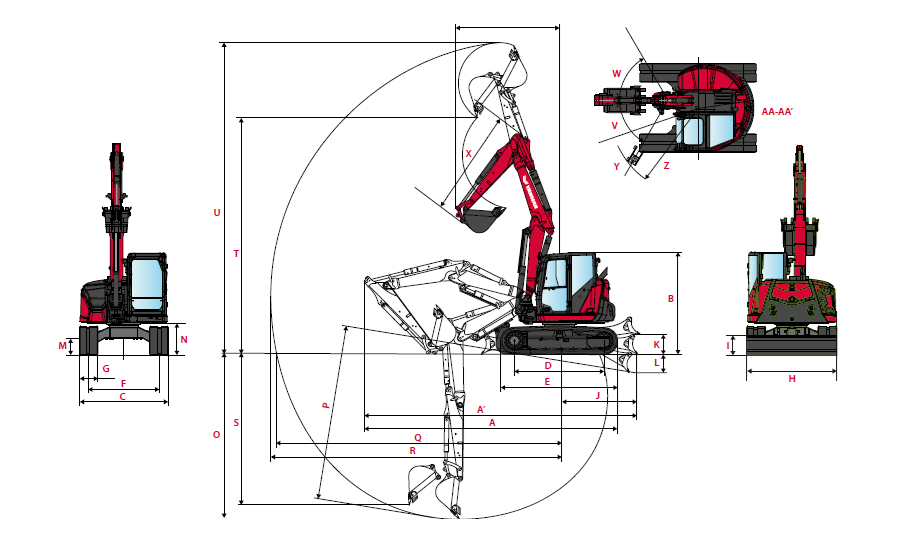

ACelková délka6 730 mmHCelková šířka radlice2 320 mm
A'Celková délka se zadní radlicí7 230 mmICelková výška radlice520 mm
BCelková výška2 840 mmJVzdálenost radlice2 040 mm
CCelková šířka2 320 mmKMax. výška radlice nad zemí520 mm
DDélka pásů na zemi2 370 mmLMax. hloubka spuštění radlice460 mm
EDélka podvozku3 070 mmMMinimální světlá výška450 mm
FŠířka dráhy1 870 mmNSvětlá výška pod závažím820 mm
GŠířka pásu485 mm


AMax. hloubka kopání – radlice zvednuta4 330 mmHOtočení výložníku vlevo60°
BMax. hloubka kopání – radlice spuštěna4 580 mmIOtočení výložníku vpravo60°
CMax. kopací dosah na zemi7 460 mmJDélka ramene1 950 mm
DMax. kopací dosah7 640 mmKPřední poloměr otáčení2 780 mm
EMax. vertikální stěna3 960 mmLPřední poloměr otáčení s otáčením výložníku2 640 mm
FMax. výška vykládky6 210 mmMPoloměr otáčení vzadu1 330 mm
GMax. výška řezu8 220 mmM'Poloměr otáčení vzadu s přídavným protizávažím1 470 mm

Mechanický rychloupínač na rypadlo. Černá barva, žlutá značka Yanmar.

Mechanický rychloupínač

Hmotnost: 75 kg

Hydraulický rychloupínač na rypadlo. 2 hadice. Černá barva, žlutá značka Yanmar.

Hydraulický rychloupínač

Hmotnost: 82 kg

Powertilt s mechanickým rychloupínačem na rypadlo. černá barva, žlutá značka Yanmar.

Powertilt
(s mechanickým rychloupínačem)

Hmotnost: 180 kg

Powertilt s hydraulickým rychloupínačem na rypadlo. černá barva, žlutá značka Yanmar.

Powertilt
(s hydraulickým rychloupínačem)

Hmotnost: 190 kg

Standardní podkopová lopata se zuby a s jednosměrným upínáním na rypadlo. Černá barva, žlutá značka Yanmar.

Podkopová lopata

Hmotnost: 145 – 326 kg
Objem: 98 – 563 l
Šířka: 325 – 1 200 mm

Standardní podkopová lopata na rypadlo se symetrickým upínáním Symlock. Černá barva, žlutá značka Yanmar.

Podkopová lopata
(se symetrickým upínáním)

Hmotnost: 148 – 323 kg
Objem: 113 – 563 l
Šířka: 325 – 1 200 mm

Pevná svahovací lopata s jednosměrným upínáním na rypadlo. Černá barva, žlutá značka Yanmar.

Pevná svahovací lopata

Hmotnost: 263 – 341 kg
Objem: 330 – 447 l
Šířka: 1 500 – 2 000 mm

Pevná svahovací lopata se symetrickým upínáním Symlock na rypadlo. Černá barva, žlutá značka Yanmar.

Pevná svahovací lopata
(se symetrickým upínáním)

Hmotnost: 263 – 341 kg
Objem: 330 – 447 l
Šířka: 1 500 – 2 000 mm

Hydraulicky naklápěná svahovací lopata na rypadlo. Černá barva, žlutý kryt.

Hydraulicky naklápěná svahovací lopata

Hmotnost: 358 – 443 kg
Objem: 330 – 447 l
Šířka: 1 500 – 2 000 mm

Hydraulické bourací kladivo na rypadlo. Černá barva, žlutá značka Yanmar.

Hydraulické kladivo

Hmotnost: 510 – 910 kg
(kg bez upínací desky)
Průtok: 80 – 130 l/min

Vrták na rypadlo. Černá barva.

Vrták

Mulčovač na rypadlo. Oranžová barva.

Mulčovač
