Kategorie: Pásová rypadla

Výsoký výkon extrémní nosnost

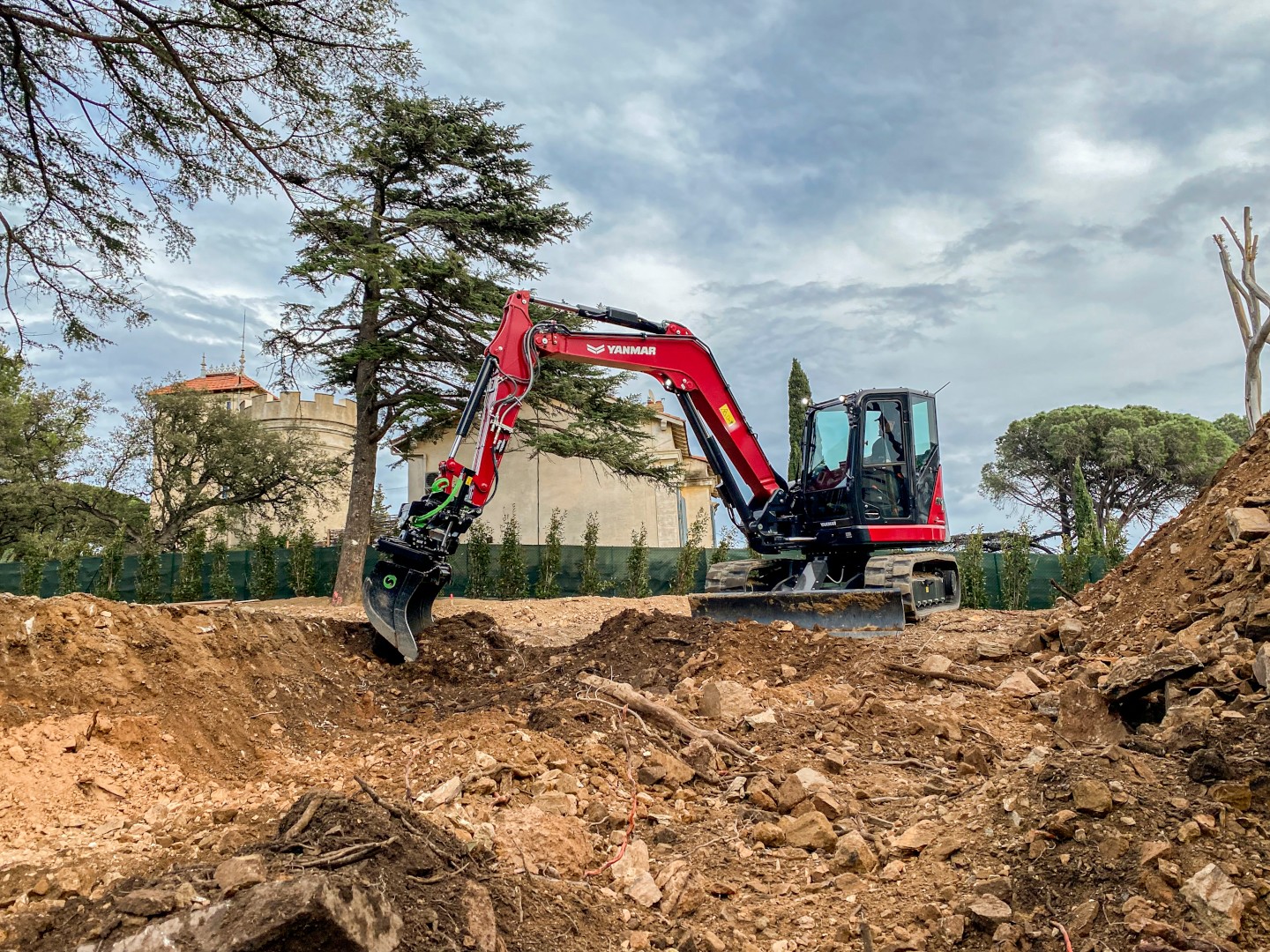

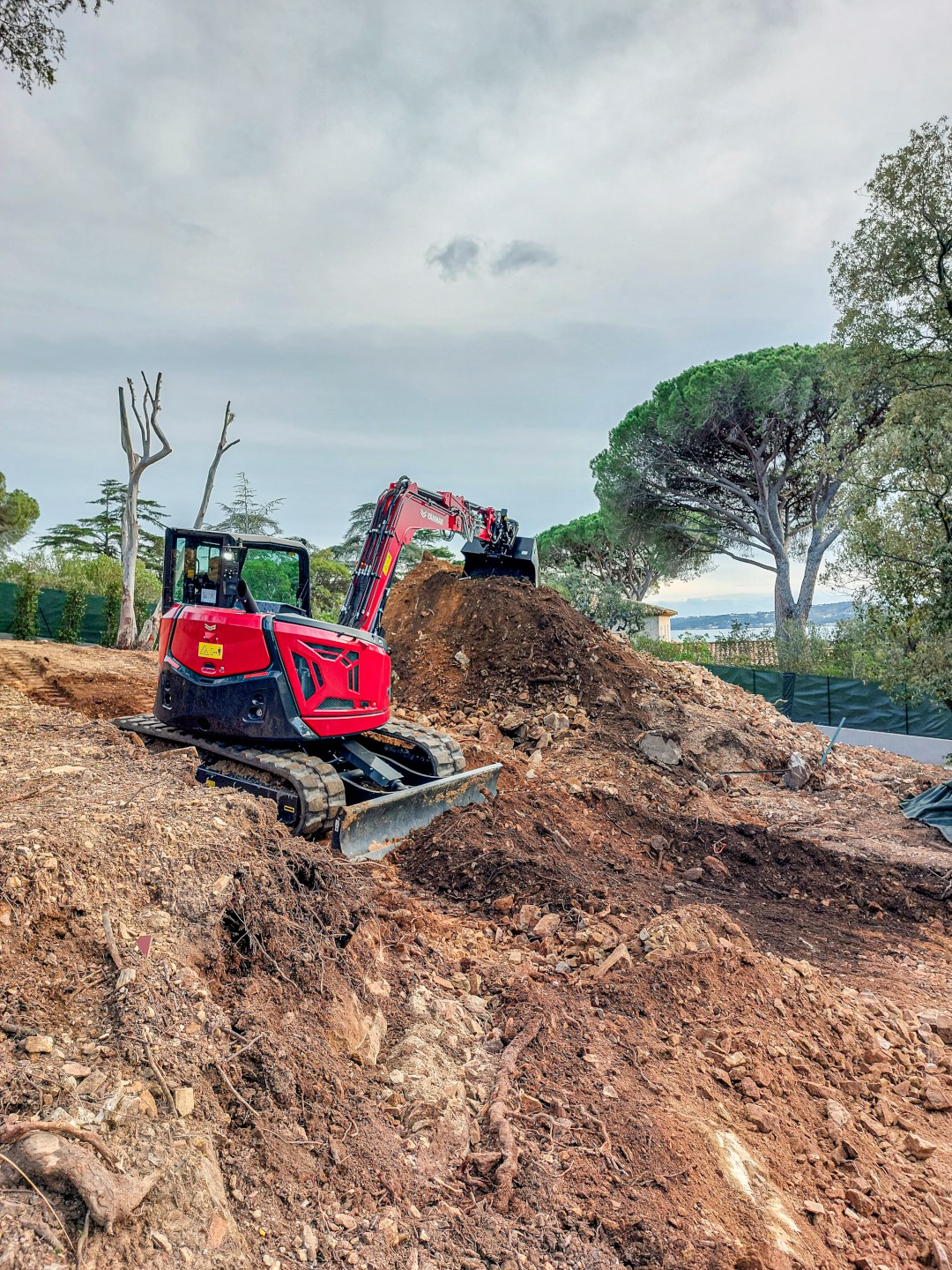

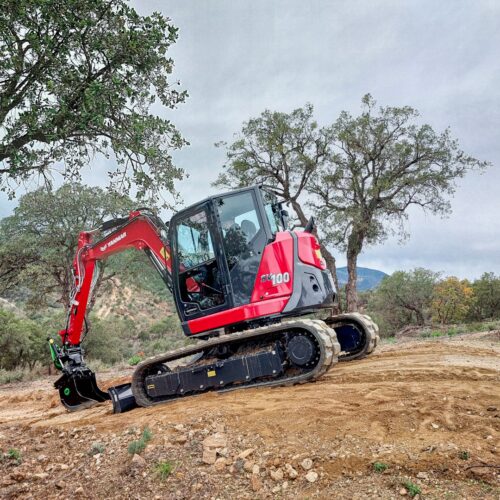

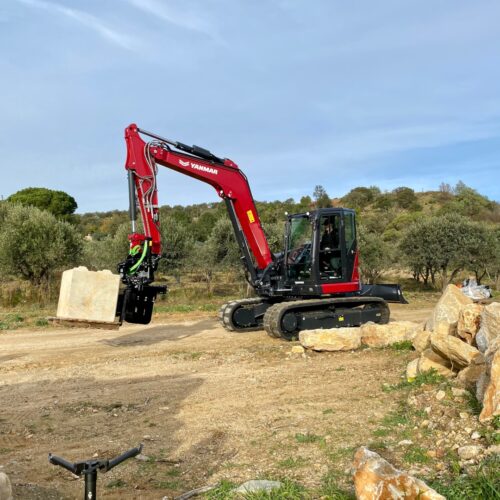

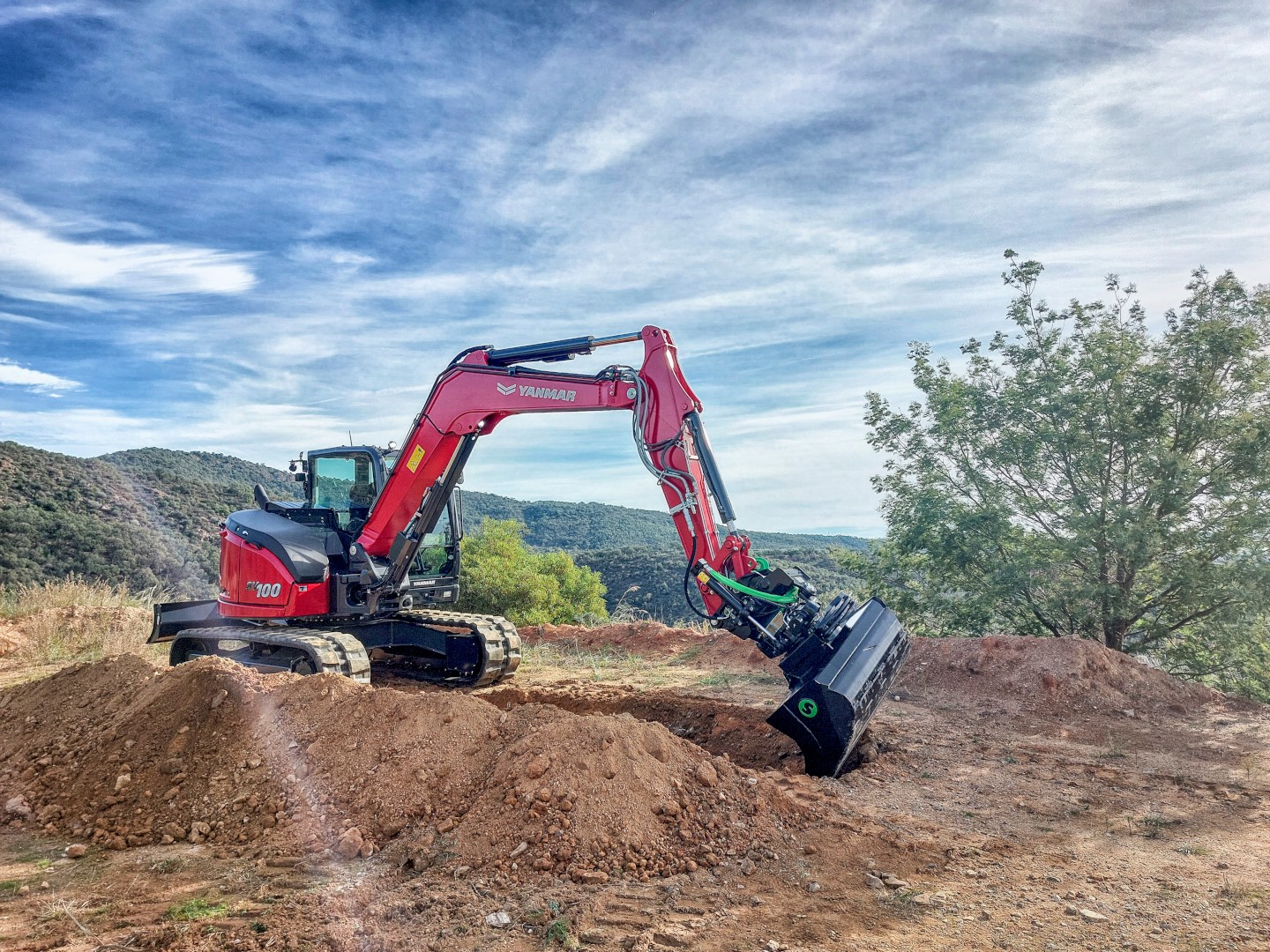

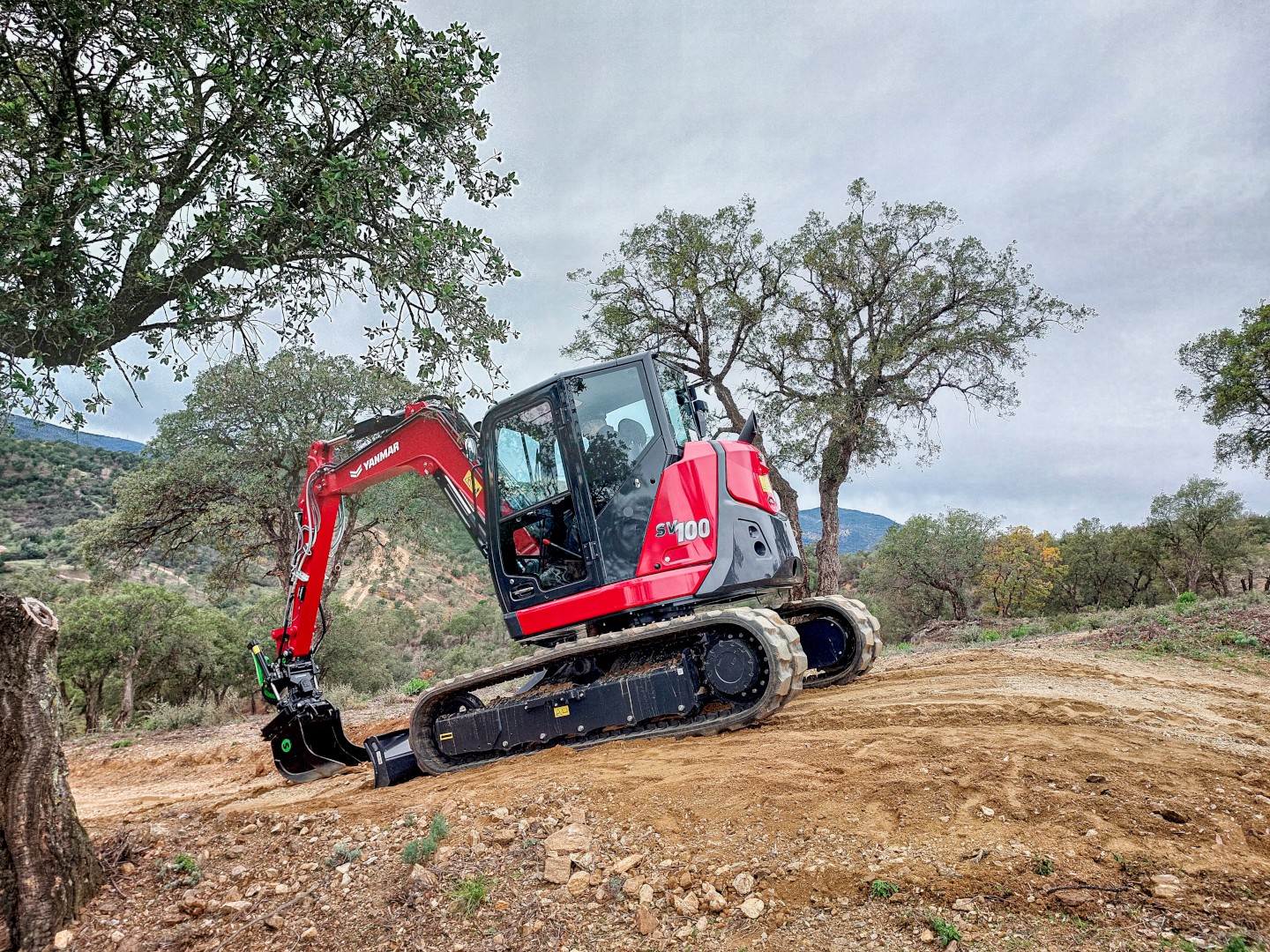

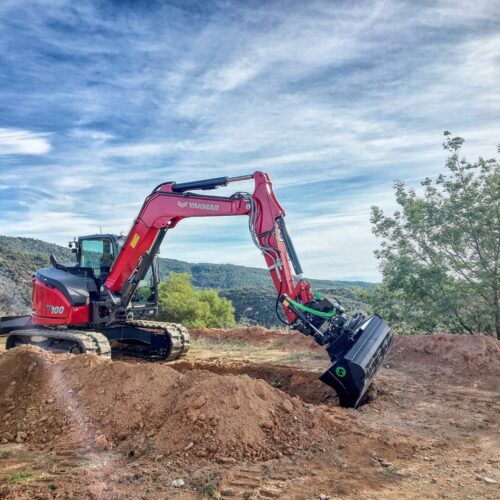

Midirypadlo SV100-2

Výkonná hydraulika, robustní konstrukce, extrémní zvedací kapacita

Rypadlo SV100 je jediné rypadlo v kategorii 10 tun s minimálním přesahem zádě vhodné pro nasazení v těsných prostorech. Vysoký výkon při zachování kompatkních rozměrů doplňuje úsporný motor YANMAR s funkcí poklesu otáček AUTO-IDLE a patentovaný systém pásů Victas.


Úložné prostory

Prostorná kabina doplněná o uzamykatelné vnější uložné prostory poskytuje dostatek místa pro uložení nářadí, maznice atd.


Mimoosé kopání

Robustní systém mimoosého kopání s rozsahem nastavení 2 x 60° umožňuje rypadlu SV100 obstát ve stísněných podmínkách, ve městech apod.


Motor Yanmar

Spolehlivý vodou chlazený motor YANMAR 4TNV98CT-VBV o výkonu 53 kW / 72,1 HP s filtrem pevných částic (DPF). Hlavní výhodou motoru je nízká spotřeba.


Komfortní kabina

Prostorná komfortní kabina vybavená v základu klimatizací a pohodlnou vzduchem odpruženou sedačkou. Ovládání přídavných okruhů proporcionálně přímo na josticku.


Odhlučnění kabiny

Uložení kabiny využívá inovativní antivibrační uložení, které využívá kombinace silikonového oleje a gumy pro dosažení podstatné redukce hluku a vibrací v kabině rypadla.


Přístup k motoru

Jednoduchost údržby je zajištěna pomocí dobře přístupného motoru a všech jeho klíčových komponentů. Veškeré vnější odklopitelné kryty jsou zároveň uzamykatelné.

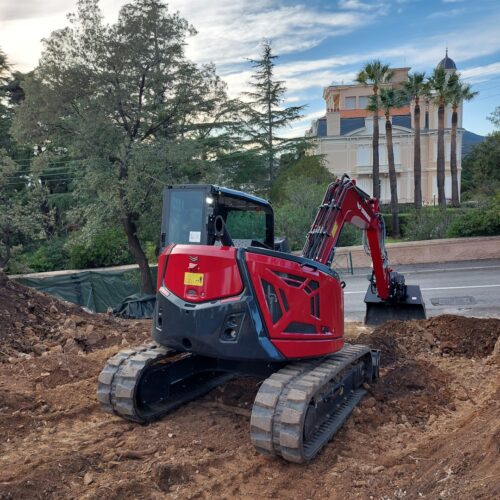

Ultra krátký přesah

Rypadlo SV100-2 bylo navrženo s ohledem na zajištění kompaktních rozměrů, hlavní předností je ultra krátký přesah zádě, díky kterému je tento stroj ideální pro práci ve městech či na komunikacích.


Pásy VICTAS

Rypadlo SV100-2 je vybaveno patentovanými pásy VICTAS, speciální asymetrická konstrukce pásů se vyznačuje jejich zvětšenými styčnými plochami. Díky tomu je dosaženo prodloužené životnosti pásů, snížení hluku a vibrací při přejezdu a zvýšené stability rypadla.

Soubory ke stažení

HMOTNOST
HMOTNOSTTLAK NA PODLAŽÍ
Provozní hmotnost (gumové pásy)9 625 kg0,381 kgf/cm²
Přepravní hmotnost (gumové pásy)9 550 kg0,378 kgf/cm²
S ocelovými pásy+ 50 kg0,390 kgf/cm²
S přídavným protizávažím+ 400 kg0,396 kgf/cm²
S ochranou FOPS II+ 100 kg0,385 kgf/cm²
MOTOR
Typ4TNV98CT-VBV
PalivoDiesel
Čistý výkon motoru51,7 kW / 70,3 HP při 2 100 ot/min
Celkový výkon motoru53,7 kW / 73 HP při 2 100 ot/min
Zdvihový objem3,318 l
Maximální točivý moment283 Nm při 1 365 ot/min
ChlazeníKapalinou
Startér12 V - 3 kW
Baterie12 V - 115 Ah
Alternátor12 V - 80 A
HYDRAULICKÝ SYSTÉM
Maximální tlak275 barů
1 dvojité pístové čerpadlo s proměnným průtokem2 x 77,7 l/min
1 zubové čerpadlo53,2 l/min
1 zubové čerpadlo pro ovládací okruh20 l/min
PTOTLAK (bar)PRŮTOK (l/min)
DVOUCESTNÝ0 - 245130 - 60
JEDNOCESTNÝ0 - 245130 - 60
VÝKON
Rychlost jízdy (gumové pásy)2,2 / 4,0 km/h
Rychlost jízdy (ocelové pásy)2,5 / 4,4 km/h
Otáčení9,1 ot/min
Pracovní síla (rameno)45,8 / 40,9 kN (s prodlouženým ramenem)
Pracovní síla (lžíce)68,5 kN
Trakční síla91,6 kN
Stoupavost30°
Hlučnost (2000/14/CE&2005/88/CE)Lwag: 101 dBA ; Lpag: 97 dBA
PODVOZEK
Počet horních pojezdových kladek1
Počet spodních pojezdových kladek5
Systém napínání pásuPomocí mazací pumpy
NÁPLNĚ
Palivová nádrž115 l
Chladicí kapalina10,6 l
Motorový olej11,2 l
Hydraulický okruh115 l
Hydraulická nádrž60 l

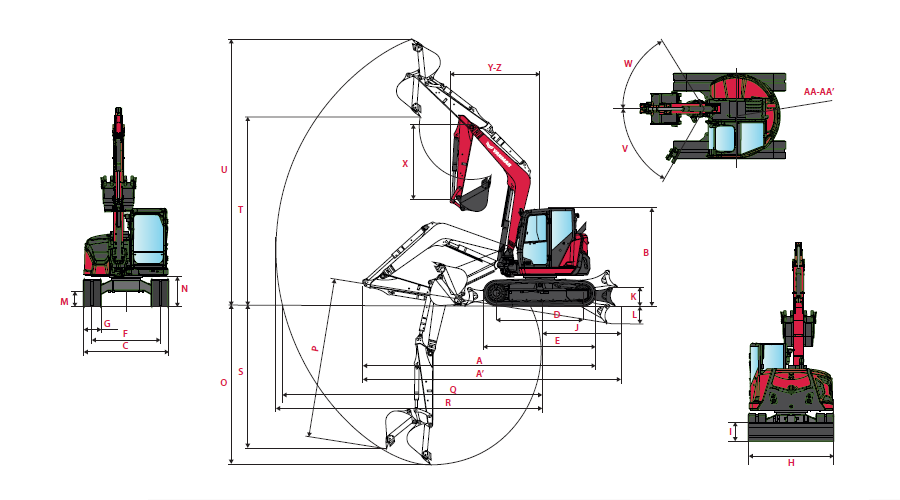

ACelková délka6 390 / 6 450* mmHCelková šířka radlice2 320 mm
A'Celková délka se zadní radlicí6 900 / 6 950* mmICelková výška radlice520 mm
BCelková výška2 810 mmJVzdálenost radlice2 040 mm
CCelková šířka2 320 mmKMax. výška radlice nad zemí520 mm
DDélka pásů na zemi2 370 mmLMax. hloubka spuštění radlice460 mm
EDélka podvozku3 070 mmMMinimální světlá výška450 mm
FŠířka dráhy1 870 mmNSvětlá výška pod závažím820 mm
GŠířka pásu485 mm

*s prodlouženým ramenem


AMax. hloubka kopání – radlice zvednuta4 290 / 4 640* mmHOtočení výložníku vlevo60°
BMax. hloubka kopání – radlice spuštěna4 570 / 4 910* mmIOtočení výložníku vpravo60°
CMax. kopací dosah na zemi7 060 / 7 400* mmJDélka ramene1 950 / 2 300* mm
DMax. kopací dosah7 240 / 7 570* mmKPřední poloměr otáčení2 480 / 2 550* mm
EMax. vertikální stěna3 870 / 4 210* mmLPřední poloměr otáčení s otáčením výložníku2 110 / 2 180* mm
FMax. výška vykládky5 140 / 5 300* mmMPoloměr otáčení vzadu1 330 mm
GMax. výška řezu7 260 / 7 500* mmM'Poloměr otáčení vzadu s přídavným protizávažím1 470 mm

*s prodlouženým ramenem

Mechanický rychloupínač na rypadlo. Černá barva, žlutá značka Yanmar.

Mechanický rychloupínač

Hmotnost: 75 kg

Hydraulický rychloupínač na rypadlo. 2 hadice. Černá barva, žlutá značka Yanmar.

Hydraulický rychloupínač

Hmotnost: 82 kg

Powertilt s mechanickým rychloupínačem na rypadlo. černá barva, žlutá značka Yanmar.

Powertilt
(s mechanickým rychloupínačem)

Hmotnost: 180 kg

Powertilt s hydraulickým rychloupínačem na rypadlo. černá barva, žlutá značka Yanmar.

Powertilt
(s hydraulickým rychloupínačem)

Hmotnost: 190 kg

Standardní podkopová lopata se zuby a s jednosměrným upínáním na rypadlo. Černá barva, žlutá značka Yanmar.

Podkopová lopata

Hmotnost: 145 – 326 kg
Objem: 98 – 563 l
Šířka: 325 – 1 200 mm

Standardní podkopová lopata na rypadlo se symetrickým upínáním Symlock. Černá barva, žlutá značka Yanmar.

Podkopová lopata
(se symetrickým upínáním)

Hmotnost: 148 – 323 kg
Objem: 113 – 563 l
Šířka: 325 – 1 200 mm

Pevná svahovací lopata s jednosměrným upínáním na rypadlo. Černá barva, žlutá značka Yanmar.

Pevná svahovací lopata

Hmotnost: 263 – 341 kg
Objem: 330 – 447 l
Šířka: 1 500 – 2 000 mm

Pevná svahovací lopata se symetrickým upínáním Symlock na rypadlo. Černá barva, žlutá značka Yanmar.

Pevná svahovací lopata
(se symetrickým upínáním)

Hmotnost: 263 – 341 kg
Objem: 330 – 447 l
Šířka: 1 500 – 2 000 mm

Hydraulicky naklápěná svahovací lopata na rypadlo. Černá barva, žlutý kryt.

Hydraulicky naklápěná svahovací lopata

Hmotnost: 358 – 443 kg
Objem: 330 – 447 l
Šířka: 1 500 – 2 000 mm

Hydraulické bourací kladivo na rypadlo. Černá barva, žlutá značka Yanmar.

Hydraulické kladivo

Hmotnost: 510 – 910 kg
(kg bez upínací desky)
Průtok: 80 – 130 l/min

Vrták na rypadlo. Černá barva.

Vrták

Mulčovač na rypadlo. Oranžová barva.

Mulčovač
