![](https://www.yanmar-bagry.cz/app/uploads/pasove-rypadlo-sv08.png)
Extrémně kompaktní rozměry

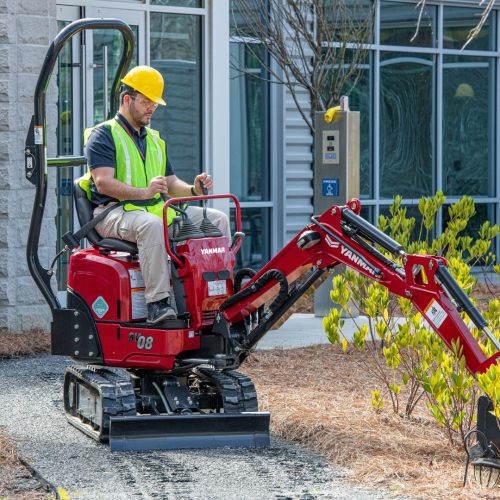

Minirypadlo SV08
Kompaktní rozměry a nízká hmotnost pro práci ve stísněných prostorech
Speciální stroj, vhodný pro práci ve stísněných prostorech. Kompaktní rozměry a vysoký výkon v kombinaci s roztahovacím podvozkem pro vysokou stabilitu. Jednoduchý transport díky malým rozměrům a nízké hmotnosti.
![Image](https://www.yanmar-bagry.cz/app/uploads/vlastnosti-sv08-pristup-k-motoru.jpg)
Přístup k motoru
Odklopitelná kapotáž zajišťuje výjimečně dobrý přístup k motoru a ke všem důležitým komponentům. Zvláště důlěžité pro každodenní údržbu a čištění stroje.
![Image](https://www.yanmar-bagry.cz/app/uploads/vlastnosti-sv08-kompaktni-rozmery.jpg)
Kompaktní rozměry
Minimalistické rozměry rypadla SV08-1C z něj dělají ideální stroj pro nasazení ve stísněných prostorech. Díky šířce 680 mm je rypadlo schopno průjezdu i skrz běžné dveře.
![Image](https://www.yanmar-bagry.cz/app/uploads/vlastnosti-sv-jednolite-chassis-e1551259986239-280x200.png)
Jednolité chassis
Horní chassis rypadla Yanmar SV08-1C je vyrobena z jednoho odlitku, toto řešení zajišťuje zvýšenou stabilitu, kompaktní rozměry a zároveň výrazně prodlužuje životnost stroje.
![Image](https://www.yanmar-bagry.cz/app/uploads/vlastnosti-kryty-pistnic.jpg)
Ochrana ramene
Hlavní zvedací pístnice na rameni je vybavena ochranou pístní tyče před mechanickým poškozením. Veškeré hydraulické hadice na rameni jsou vybaveny ochranou proti poškození.
![Image](https://www.yanmar-bagry.cz/app/uploads/vlastnosti-sv-motor-2tnv-e1551866196978-280x200.jpg)
Motor Yanmar
Spolehlivý motor Yanmar 402J-05 IG84555R bez filtru pevných částic DPF. Motory Yanmar dlouhodobě vynikají nízkou spotřebou, minimální hlučností a především vysokou spolehlivostí i při tom nejnáročnějším nasazení.
![Image](https://www.yanmar-bagry.cz/app/uploads/vlastnosti-mimoose-kopani.jpg)
Mimoosé kopání
Výbava systémem mimoosého kopání - vysoká flexibilita nasazení, extrémní přínos při práci ve stísněných prostorech jako např. podél zdí atd. Robustní konstrukce systému mimoosého kopání zajišťuje dlouhou životnost.
![Image](https://www.yanmar-bagry.cz/app/uploads/vlastnosti-roztahovaci-radlice.jpg)
Roztahovací radlice
Roztahovací radlice umožňuje upravit svou pracovní šířku a přizpůsobit ji tak zvolené šířce roztahovacího podvozku. Díky tomu je zabezpečena v případě potřeby malá šířka stroje (např. při průchodu dveřmi) a nebo optimální šířka radlice při roztaženém podvozku.
![Image](https://www.yanmar-bagry.cz/app/uploads/vlastnosti-roztahovaci-podvozek.jpg)
Roztahovací podvozek
Rypadlo SV08-1C je vybaveno hydraulicky roztahovatelným pásovým podvozkem umožňujícím upravit šířku stroje v rozsahu 680 - 840 mm. Díky tomu je možné přizpůsobit rypadlo přímo na míru konkrétním podmínkám na stavbě a zároveň optimalizovat stabilitu a průchodnost rypadla.
Soubory ke stažení
HMOTNOST | |
Provozní hmotnost | 1 035 kg |
Přepravní hmotnost | 960 kg |
MOTOR | |
Čistý výkon motoru | 7,5 kW |
Hrubý výkon motoru | 7,7 kW |
Zdvihový objem | 0,507 l |
HYDRAULICKÝ SYSTÉM | |
Maximální tlak | 185 bar |
1 dvojité zubové čerpadlo | 2 x 9,8 l/min |
PTO Tlak | 0 - 185 bar |
PTO Průtok | 19,5 - 17,5 l/min |
VÝKON | |
Rychlost jízdy | 1,8 km/h |
Otáčení | 8,4 ot/min |
Pracovní síla (násada) | 5,9 kN |
Pracovní síla (lopata) | 10,0 kN |
Stoupavost | 30° |
NÁPLNĚ | |
Palivová nádrž | 9,7 l |
Chladicí kapalina | 2 l |
Hydraulický okruh (včetně nádrže) | 10,7 l |
Nádrž na hydraulický olej | 5,7 l |
Motorový olej | 1,7 l |
A | Celková délka | 2 600 mm | N | Maximální hloubka kopání - radlice zvednutá | 1 460 mm |
B | Celková výška | 2 200 mm | O | Maximální hloubka kopání - radlice spuštěná | 1 570 mm |
C | Celkový šířka | 680 - 840 mm* | P | Maximální dosah kopání na zemi | 2 730 mm |
D | Délka pásů na zemi | 900 mm | Q | Maximální dosah kopání | 2 830 mm |
E | Délka podvozku | 1 220 mm | R | Maximální vertikální stěna | 1 160 mm |
F | Dráha | 500 - 660 mm* | S | Maximální výška vykládky | 1 940 mm |
G | Šířka pásů | 180 mm | T | Maximální výška kopání | 2 730 mm |
H | Celková šířka radlice | 680 - 840 mm* | U | Úhel vytočení ramene vlevo | 45° |
I | Celková výška radlice | 165 mm | V | Úhel vytočení ramene doprava | 85° |
J | Vzdálenost radlice | 820 mm | W | Délka násady | 670 mm |
K | Maximální výška radlice nad zemí | 160 mm | X | Minimální poloměr otáčení vpředu | 1 210 mm |
L | Maximální hloubka radlice | 210 mm | Y | Minimální poloměr otáčení vpředu s vytočeným ramenem | 985 mm |
M | Minimální světlá výška | 130 mm | Z | Poloměr otáčení vzadu | 725 mm |
* Podvozek stažený – roztažený.
Při respektování velikosti a výkonu stroje je ho možné osadit celou řadou přídavných zařízení.
Mechanický rychloupínač
stroje od 0,9 t
Hydraulický rychloupínač
stroje od 1,7 t
Naklápěcí hlava s mechanickým rychloupínačem
stroje od 1,5 t
Naklápěcí hlava s hydraulickým rychloupínačem
stroje od 1,7 t
Rotátor
stroje od 0,9 t
Tiltrotátor
stroje od 2,6 t
Podkopová lopata
stroje od 0,9 t
Hydraulicky naklápěná svahovací lopata
stroje od 1 t
Pevná svahovací lopata
stroje od 0,9 t
Pevná svahovací lopata se zkosenými boky
stroje od 0,9 t
Podkopová lopata s prodlouženým profilem
stroje od 0,9 t
Podkopová lopata s žebry
stroje od 0,9 t
Profilová lopata
stroje od 0,9 t
Bourací kladivo
stroje od 0,9 t
Drapák s rotací
stroje od 1,2 t
Lžícový drapák
stroje od 1 t
Drapák na dřevo
stroje od 1,2 t
Drapák na kulatinu
stroje od 1,8 t
Třídicí lopata
stroje od 3 t
Bubnová třídicí lopata
stroje od 5 t
Drticí lopata
stroje od 3 t
Vrták
stroje od 0,9 t
Vrták na pařezy
stroje od 1 t
Kuželový štípač dřeva
stroje od 1 t
Demoliční kleště
stroje od 3 t
Mulčovač
stroje od 1 t
Lesní mulčovač
stroje od 10 t
Sekačka na větve
stroje od 2,5 t
Prodloužení ramene
stroje od 2 t
Přidržovací palec
stroje od 1,8 t
Rozrývací trn
stroje od 0,9 t
Rozrývací trny
stroje od 1,2 t
Drapáková podkopová lopata
stroje od 1,5 t
Drapáková lopata
stroje od 3 t
Paletovací vidle
stroje od 3 t
Míchací lopata
stroje od 5 t
Zametací koště
stroje od 5 t
Zametací kartáč
stroje od 5 t
A mnoho dalšího…
