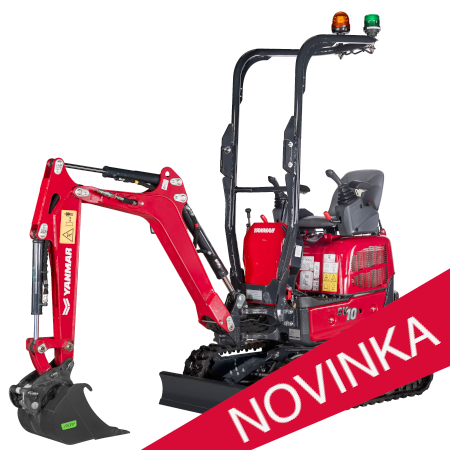

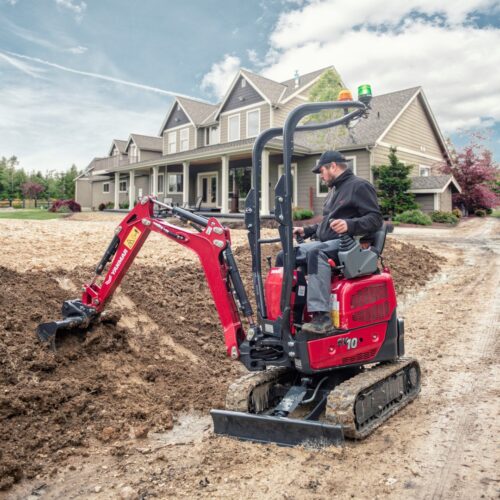

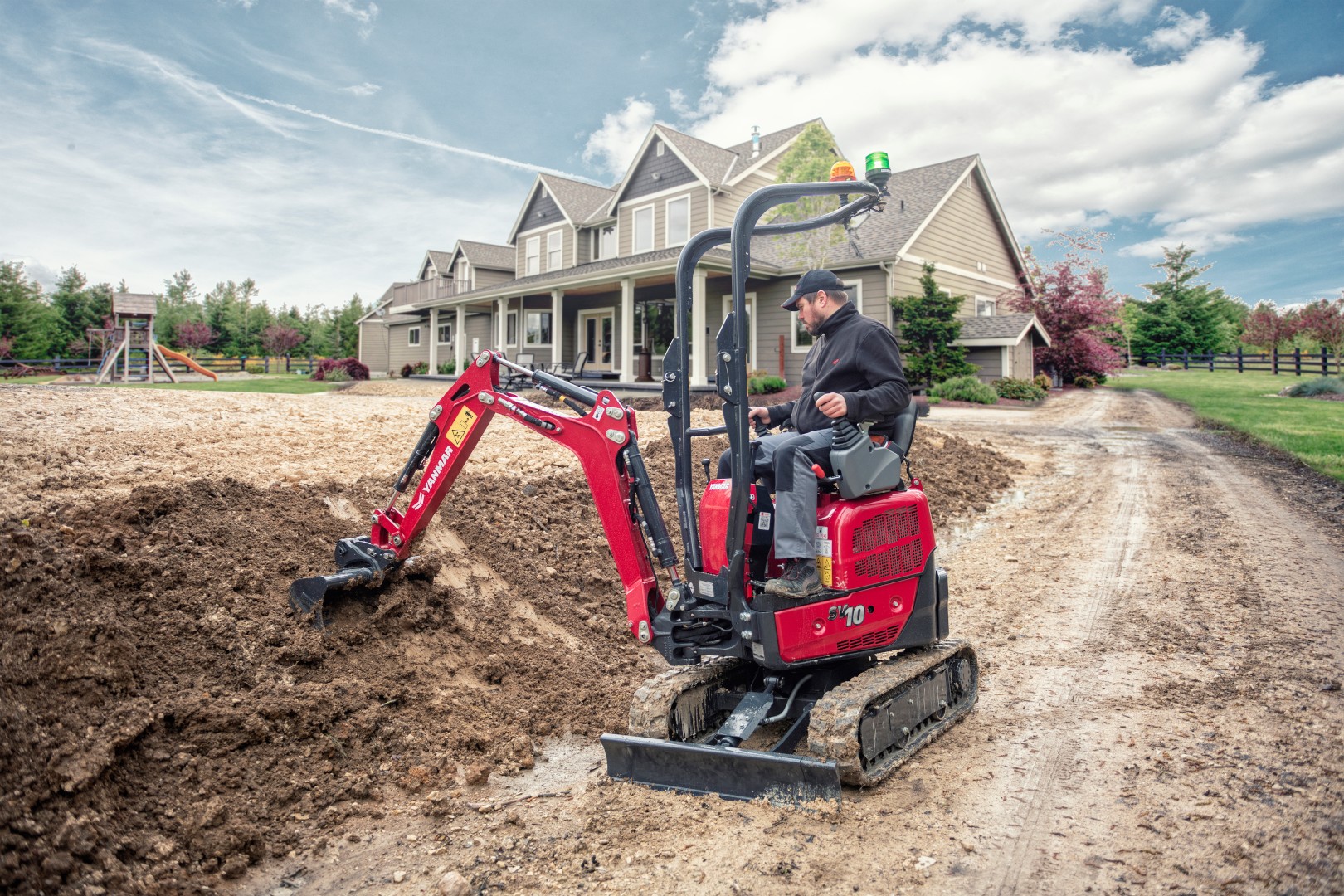

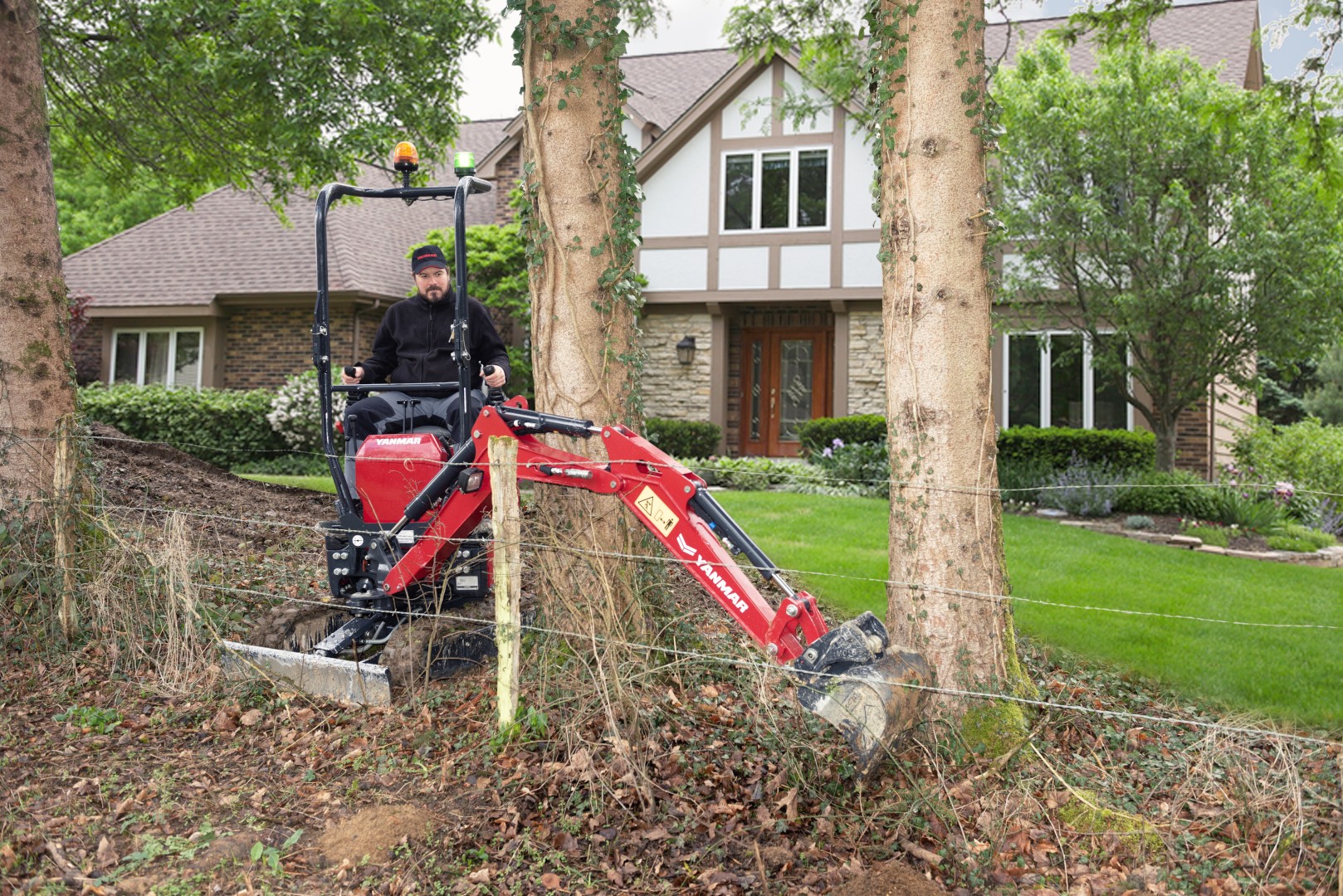

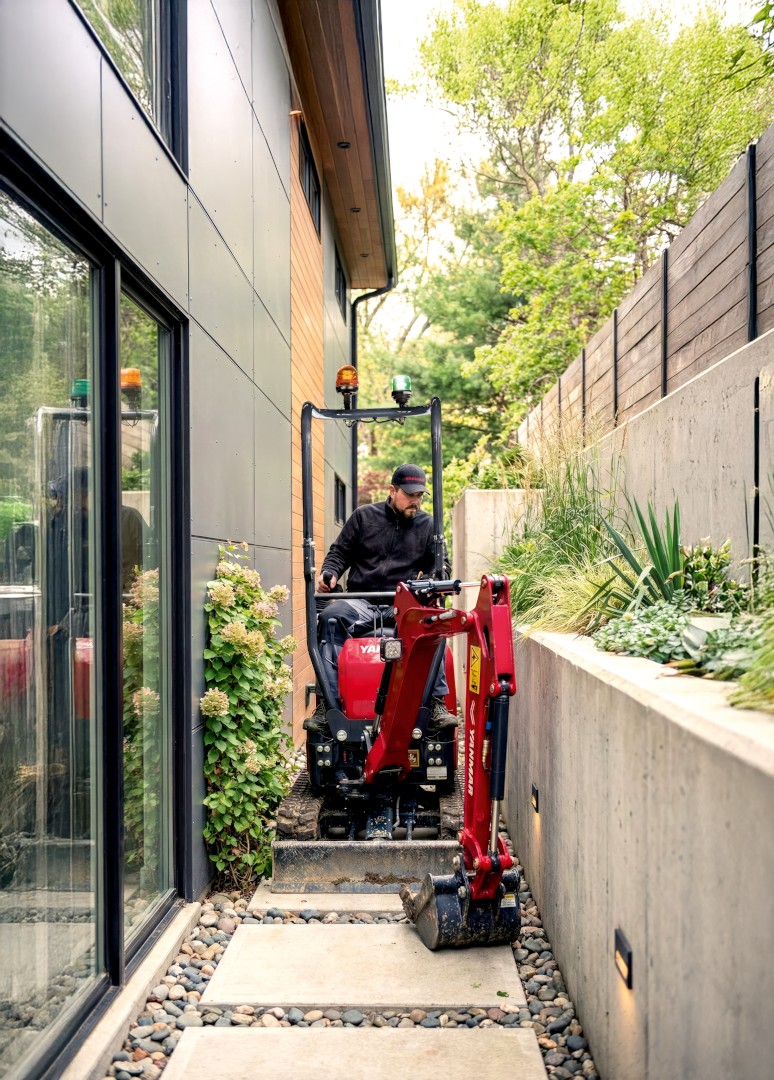

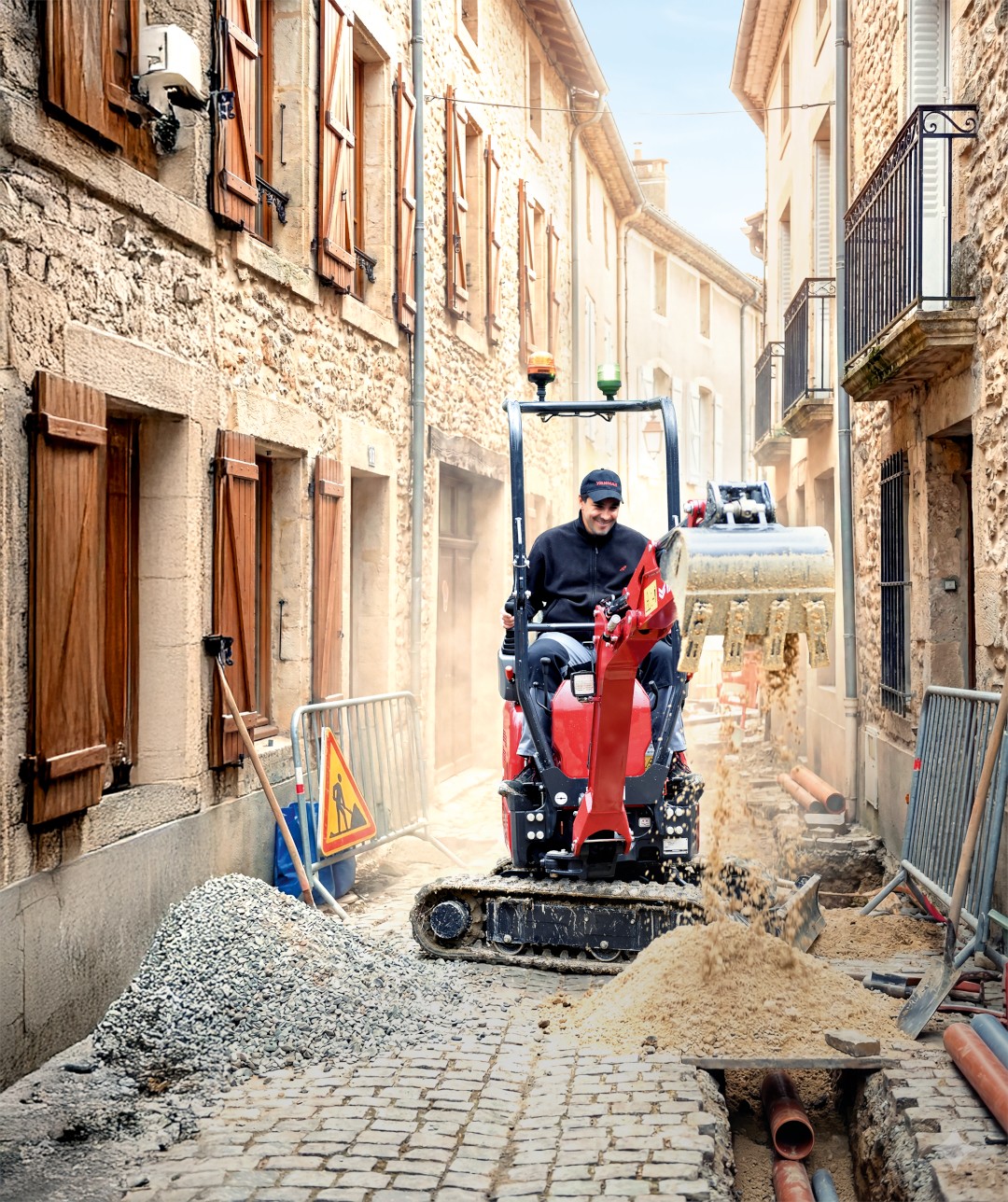

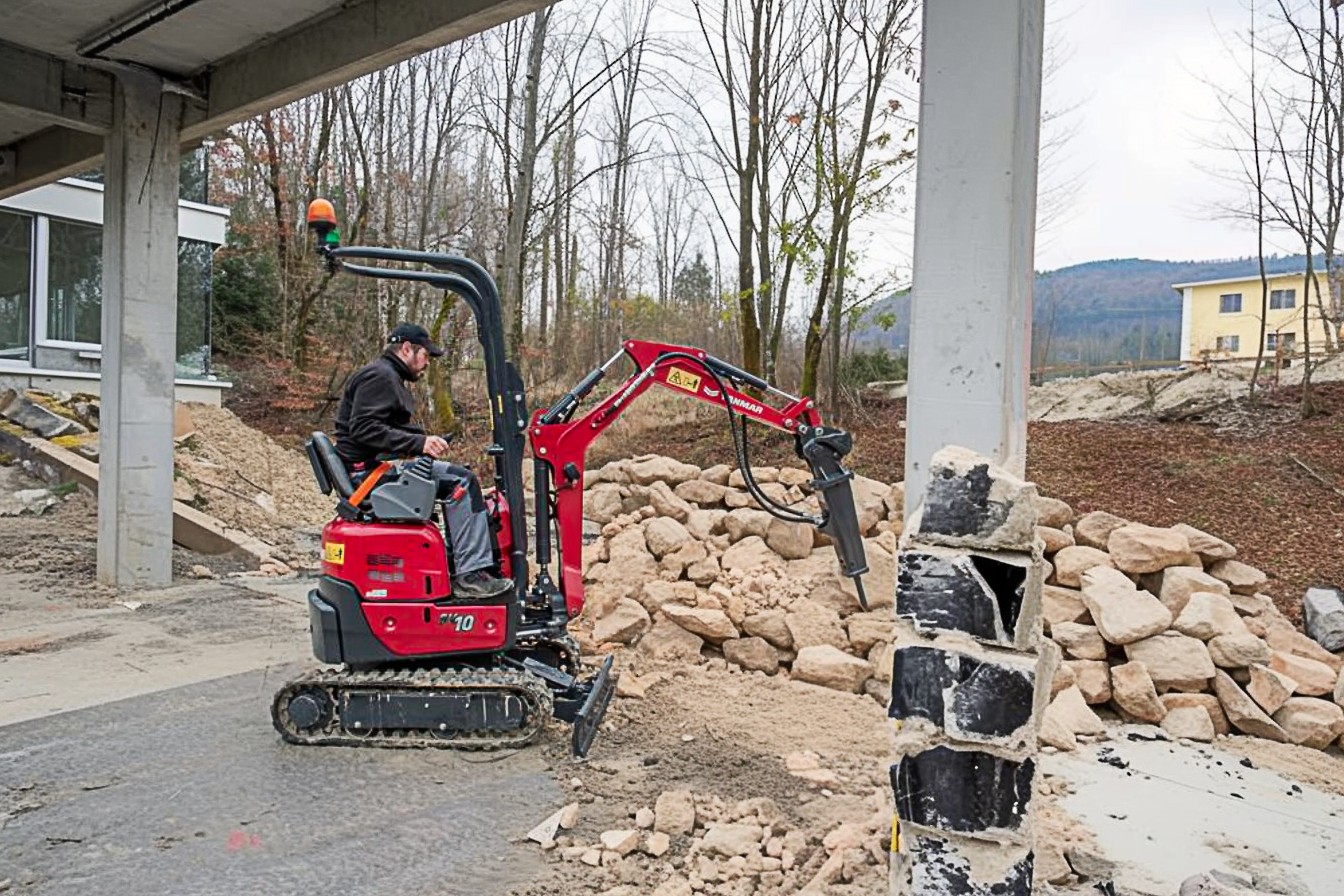

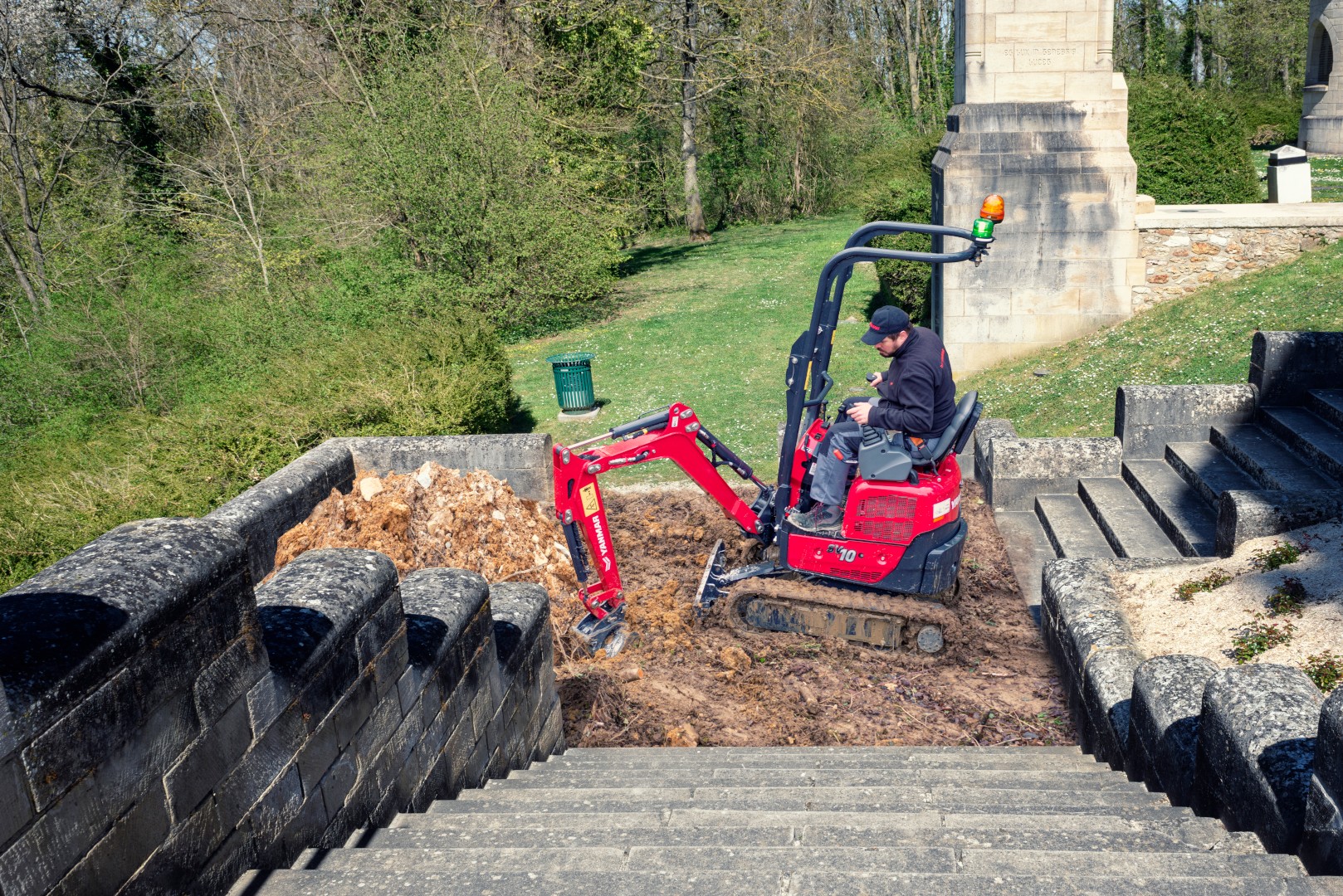

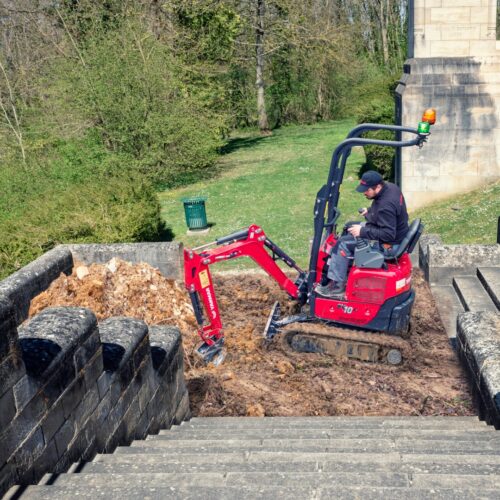

Minirypadlo SV10
Pásové rypadlo typu SV – s přesahem zádě přes pásy. Prostorná kabina a komfortní a jednoduchá obsluha. Kombinace kompaktních rozměrů a vysokého výkonu.
| HMOTNOST | |
| Provozní hmotnost | 1 185 kg |
| Přepravní hmotnost | 1 060 kg |
| MOTOR | |
| Čistý výkon motoru | 9,2 kW |
| Hrubý výkon motoru | 9,3 kW |
| Zdvihový objem | 0,854 l |
| HYDRAULICKÝ SYSTÉM | |
| Maximální tlak | 190 bar |
| 1 dvojité zubové čerpadlo | 2 x 11,14 l/min |
| 1 zubové čerpadlo | 6,8 l/min |
| PTO 1 Tlak | 0 - 170 bar |
| PTO 1 Průtok | 23,6 - 19,6 l/min |
| VÝKON | |
| Rychlost jízdy (první / druhá) | 1,9 / 3,7 km/h |
| Otáčení | 9,1 ot/min |
| Pracovní síla (násada) | 5,5 kN |
| Pracovní síla (lopata) | 7,6 kN |
| Trakční síla (první rychlost) | 9,39 kN |
| Stoupavost | 25° |
| NÁPLNĚ | |
| Palivová nádrž | 10,84 l |
| Chladicí kapalina | 3,34 l |
| Hydraulický okruh (včetně nádrže) | 13,8 l |
| Nádrž na hydraulický olej | 7,5 l |
| Motorový olej | 2,8 l |

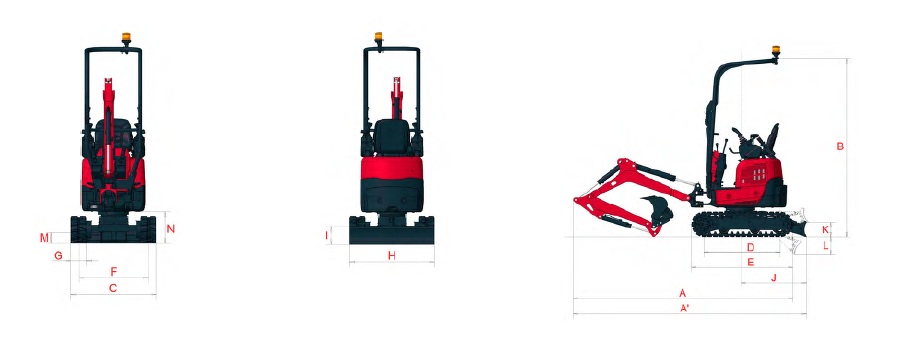

| A | Celková délka | 2 810 mm | H | Celková šířka radlice | 740 / 990 mm ¹ |
| A' | Celková délka s radlicí vzadu | 2 895 mm | I | Celková výška radlice | 205 mm |
| B | Celková výška | 2 300 mm | J | Vzdálenost radlice | 840 mm |
| C | Celková šířka | 740 / 990 mm ¹ | K | Maximální výška radlice nad zemí | 175 mm |
| D | Délka pásů na zemi | 970 mm | L | Maximální hloubka spuštění radlice | 220 mm |
| E | Délka podvozku | 1 290 mm | M | Minimální světlá výška pod spodním rámem | 125 mm |
| F | Rozteč pásů | 560 / 810 mm ¹ | N | Minimální světlá výška pod protizávažím | 375 mm |
| G | Šířka pásu | 180 mm |
1) stažený / roztažený podvozek

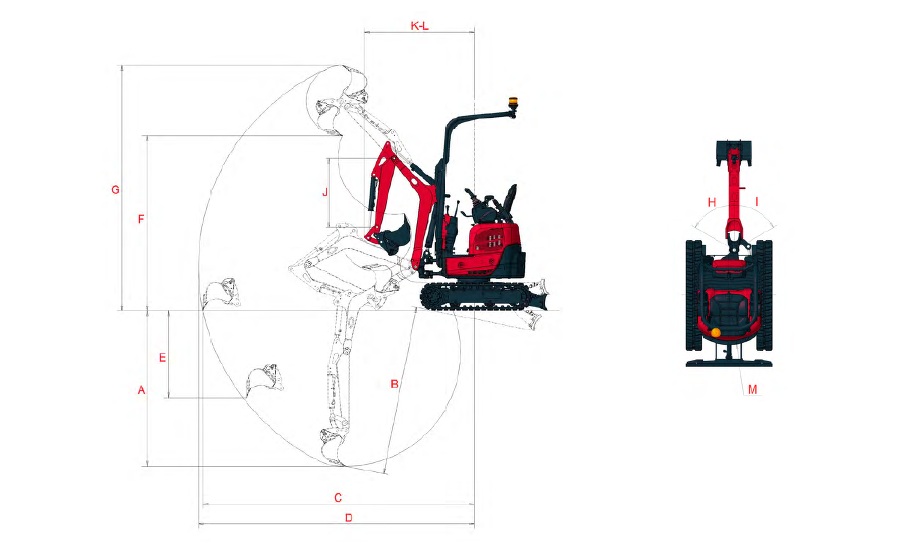

| A | Max. hloubka kopání – radlice zvednuta | 1 760 mm | H | Otočení výložníku vlevo | 60° |
| B | Max. hloubka kopání – radlice spuštěna | 1 915 mm | I | Otočení výložníku vpravo | 60° |
| C | Max. kopací dosah na zemi | 3 125 mm | J | Délka ramene | 905 mm |
| D | Max. kopací dosah | 3 175 mm | K | Ploměr otáčení vpředu | 1 310 mm |
| E | Max. vertikální stěna | 955 mm | L | Poloměr otáčení vpředu s vytočeným výložníkem | 1 130 mm |
| F | Max. výška vykládky | 1 980 mm | M | Poloměr otáčení vzadu | 585 mm |
| G | Max. výška řezu | 2 800 mm |
Při respektování velikosti a výkonu stroje je ho možné osadit celou řadou přídavných zařízení.
Mechanický rychloupínač
stroje od 0,9 t
Hydraulický rychloupínač
stroje od 1,7 t
Naklápěcí hlava s mechanickým rychloupínačem
stroje od 1,5 t
Naklápěcí hlava s hydraulickým rychloupínačem
stroje od 1,7 t
Rotátor
stroje od 0,9 t
Tiltrotátor
stroje od 2,6 t
Podkopová lopata
stroje od 0,9 t
Hydraulicky naklápěná svahovací lopata
stroje od 1 t
Pevná svahovací lopata
stroje od 0,9 t
Pevná svahovací lopata se zkosenými boky
stroje od 0,9 t
Podkopová lopata s prodlouženým profilem
stroje od 0,9 t
Podkopová lopata s žebry
stroje od 0,9 t
Profilová lopata
stroje od 0,9 t

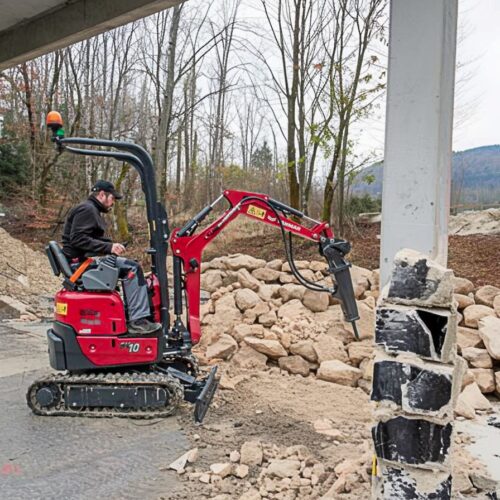

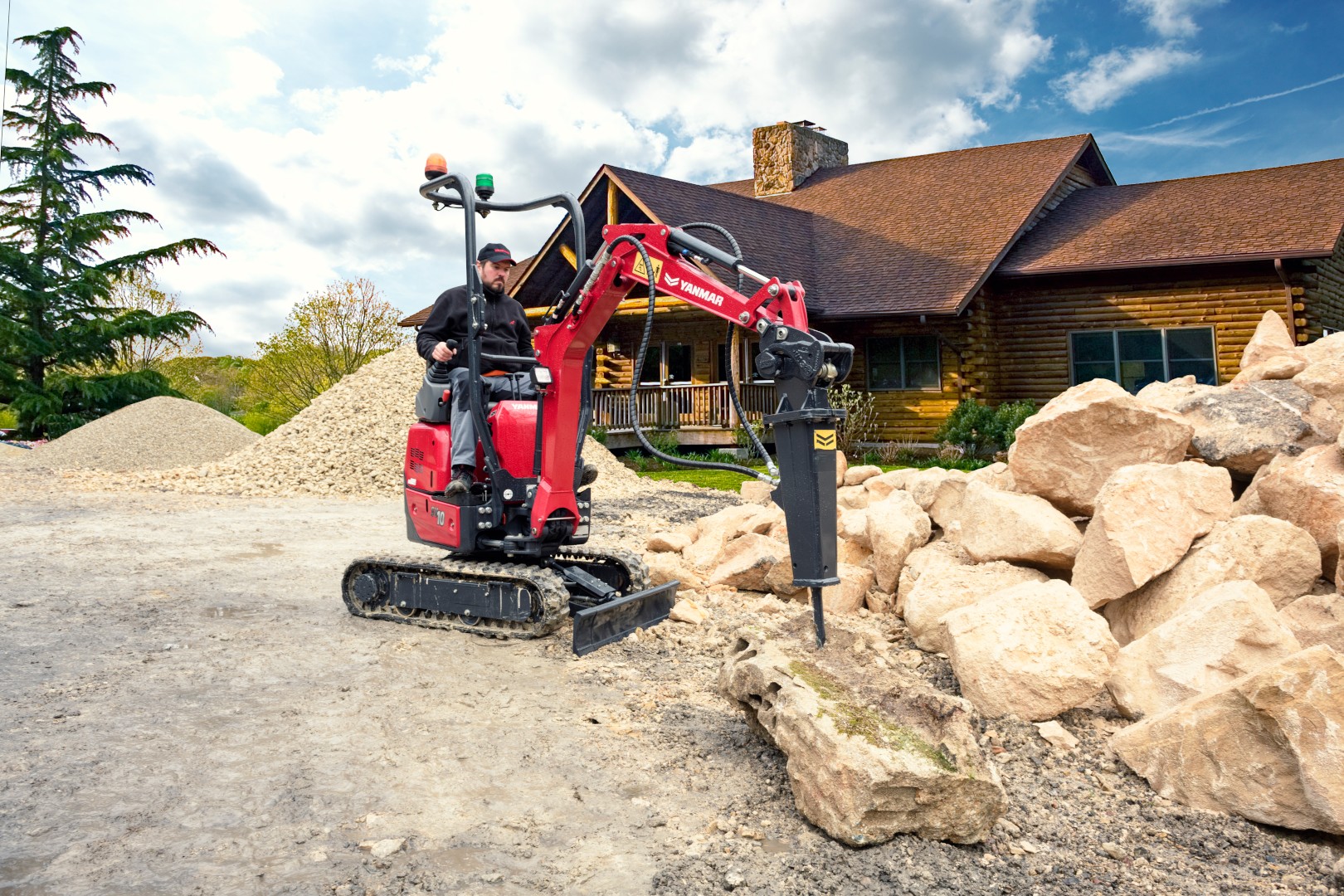

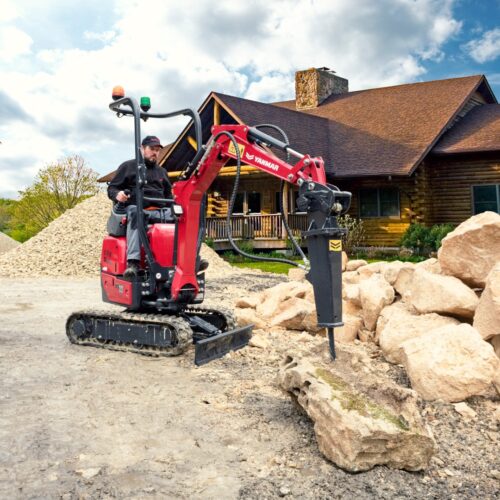

Bourací kladivo
stroje od 0,9 t
Drapák s rotací
stroje od 1,2 t
Lžícový drapák
stroje od 1 t
Drapák na dřevo
stroje od 1,2 t
Drapák na kulatinu
stroje od 1,8 t
Třídicí lopata
stroje od 3 t
Bubnová třídicí lopata
stroje od 5 t
Drticí lopata
stroje od 3 t
Vrták
stroje od 0,9 t
Vrták na pařezy
stroje od 1 t
Kuželový štípač dřeva
stroje od 1 t
Demoliční kleště
stroje od 3 t
Mulčovač
stroje od 1 t
Lesní mulčovač
stroje od 10 t
Sekačka na větve
stroje od 2,5 t
Prodloužení ramene
stroje od 2 t
Přidržovací palec
stroje od 1,8 t
Rozrývací trn
stroje od 0,9 t
Rozrývací trny
stroje od 1,2 t
Drapáková podkopová lopata
stroje od 1,5 t
Drapáková lopata
stroje od 3 t
Paletovací vidle
stroje od 3 t
Míchací lopata
stroje od 5 t
Zametací koště
stroje od 5 t
Zametací kartáč
stroje od 5 t
A mnoho dalšího…
