Kategorie: Pásová rypadla

Výsoký výkon extrémní nosnost

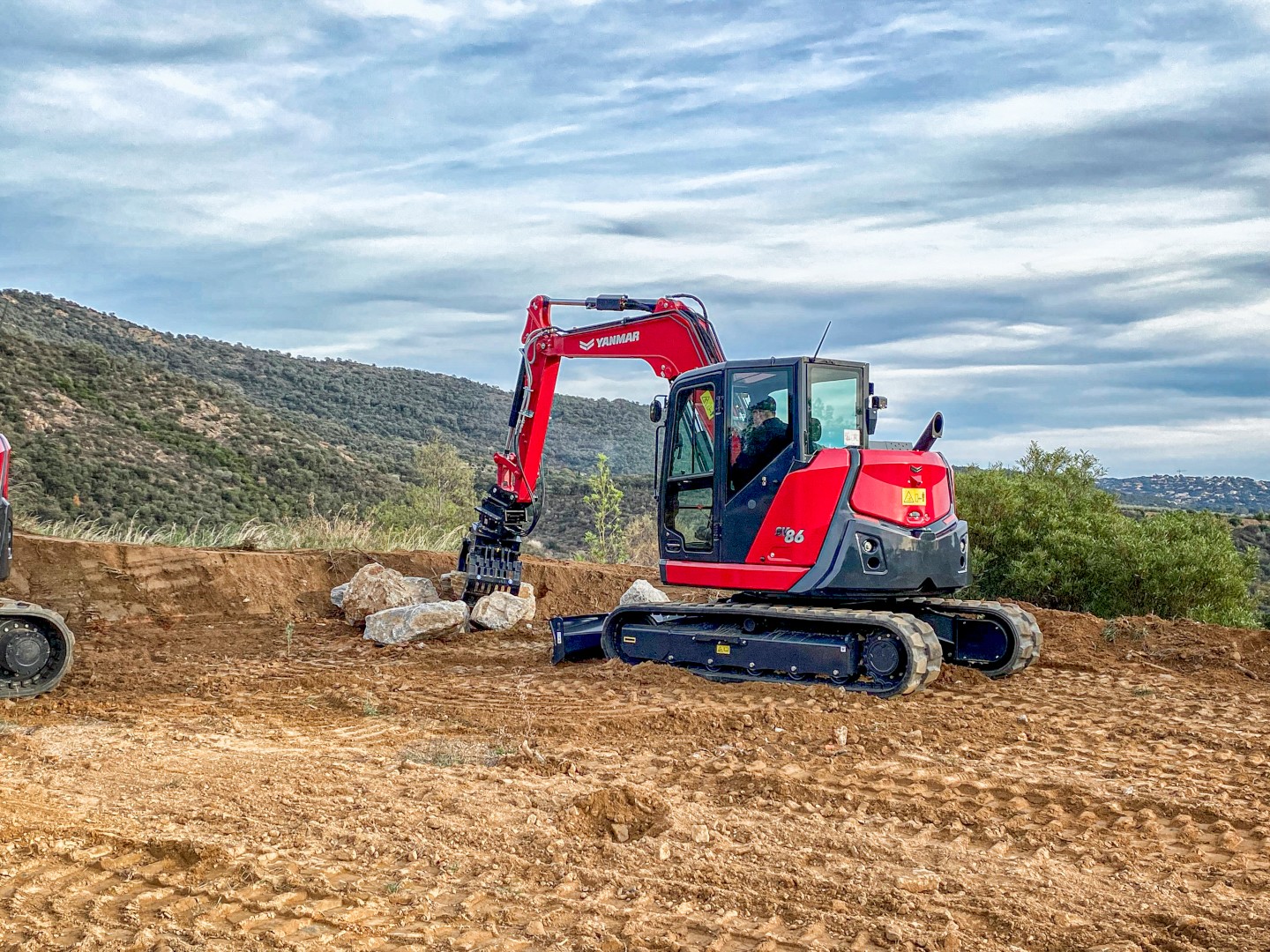

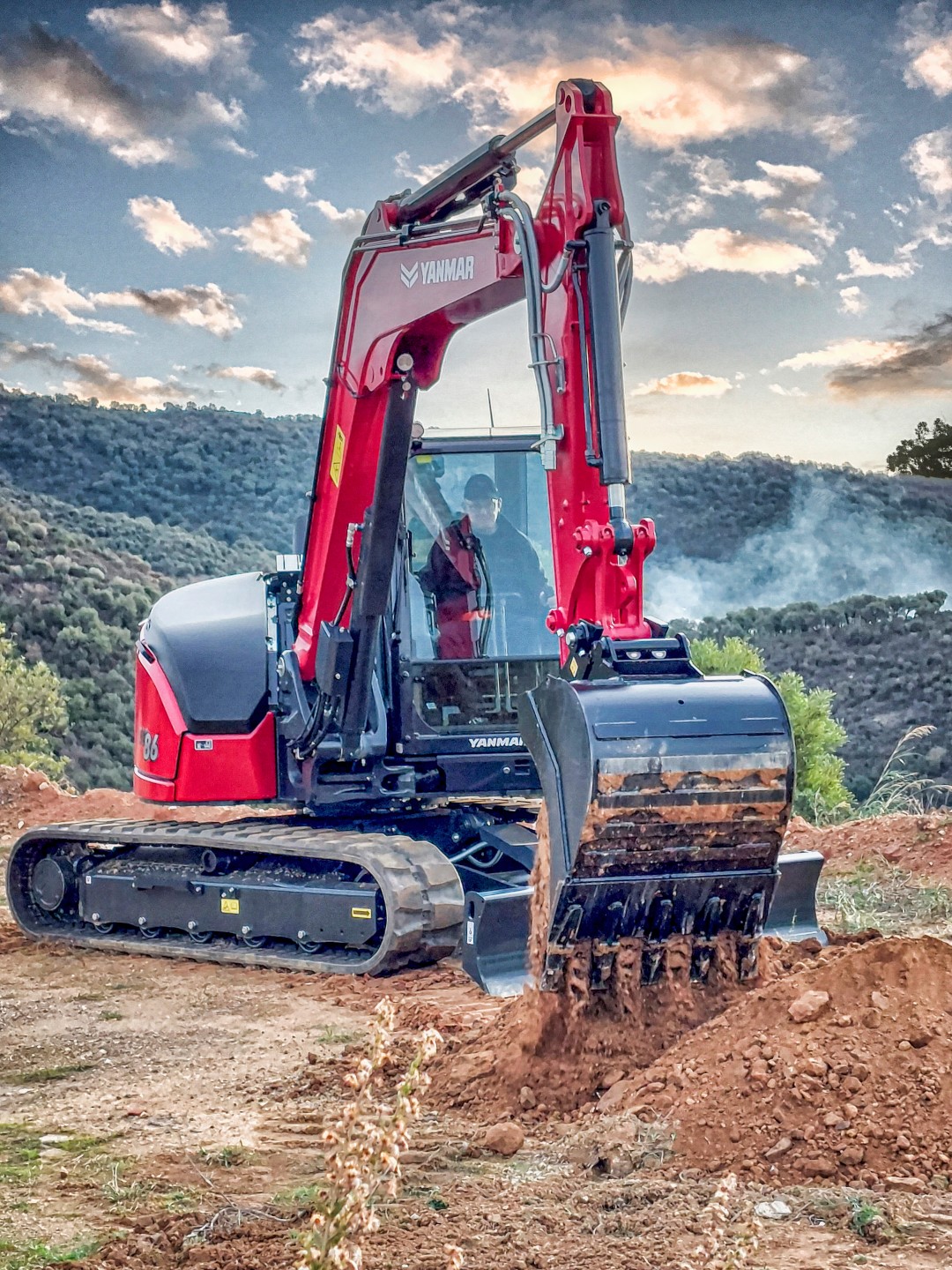

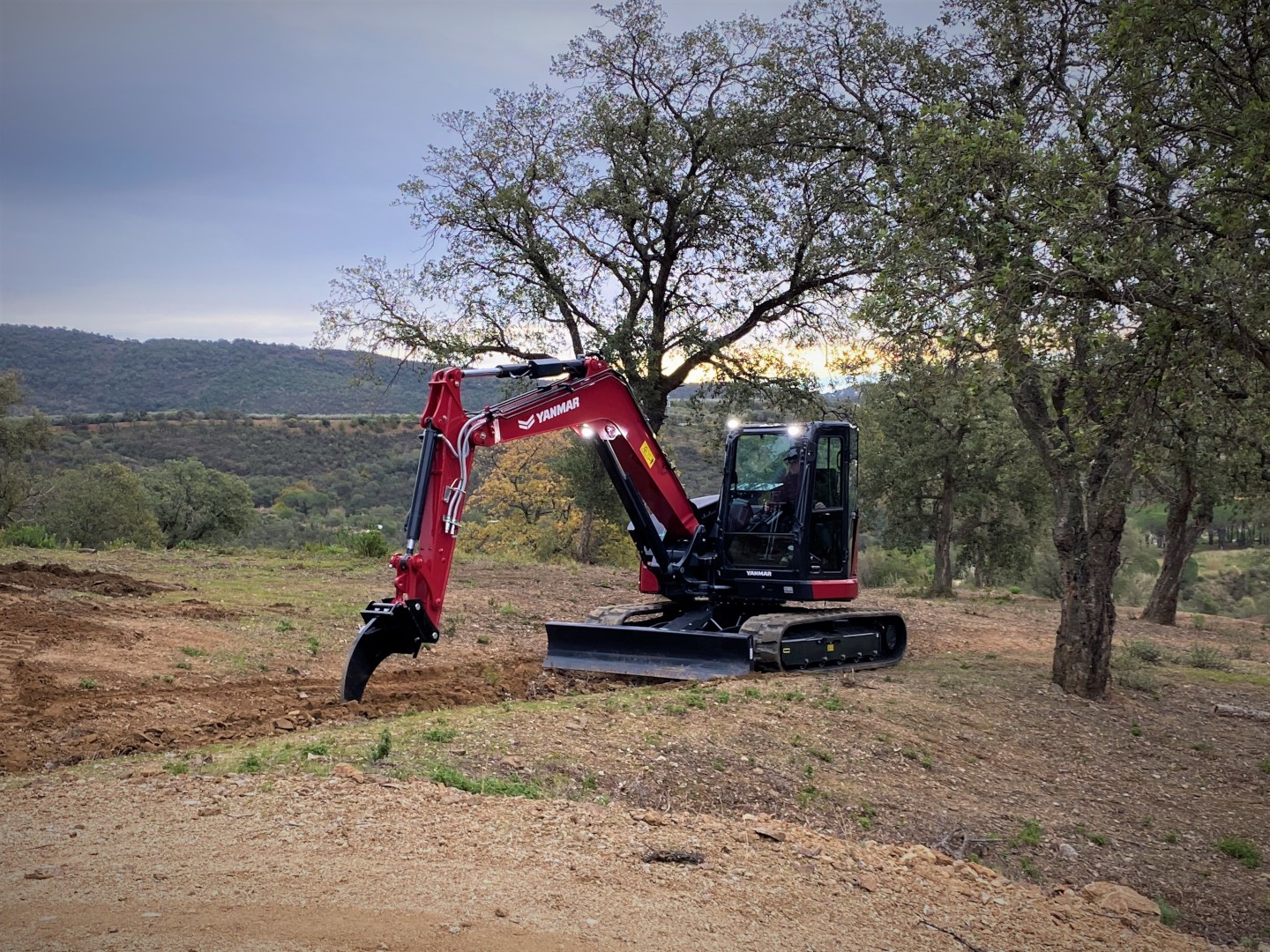

Midirypadlo SV86

Výkonná hydraulika, robustní konstrukce, extrémní zvedací kapacita

Rypadlo SV86 je jediné rypadlo v kategorii 8,5 tuny s minimálním přesahem zádě vhodné pro nasazení v těsných prostorech. Vysoký výkon při zachování kompatkních rozměrů doplňuje úsporný motor YANMAR s funkcí poklesu otáček AUTO-IDLE a patentovaný systém pásů Victas.


Úložné prostory

Prostorná kabina doplněná o uzamykatelné vnější uložné prostory poskytuje dostatek místa pro uložení nářadí, maznice atd.


Mimoosé kopání

Robustní systém mimoosého kopání s rozsahem nastavení 2 x 60° umožňuje rypadlu SV100 obstát ve stísněných podmínkách, ve městech apod.


Motor Yanmar

Spolehlivý vodou chlazený motor YANMAR 4TNV98CT-VBV o výkonu 53 kW / 72,1 HP s filtrem pevných částic (DPF). Hlavní výhodou motoru je nízká spotřeba.


Komfortní kabina

Prostorná komfortní kabina vybavená v základu klimatizací a pohodlnou vzduchem odpruženou sedačkou. Ovládání přídavných okruhů proporcionálně přímo na josticku.


Odhlučnění kabiny

Uložení kabiny využívá inovativní antivibrační uložení, které využívá kombinace silikonového oleje a gumy pro dosažení podstatné redukce hluku a vibrací v kabině rypadla.


Přístup k motoru

Jednoduchost údržby je zajištěna pomocí dobře přístupného motoru a všech jeho klíčových komponentů. Veškeré vnější odklopitelné kryty jsou zároveň uzamykatelné.


Ultra krátký přesah

Rypadlo SV100-2 bylo navrženo s ohledem na zajištění kompaktních rozměrů, hlavní předností je ultra krátký přesah zádě, díky kterému je tento stroj ideální pro práci ve městech či na komunikacích.


Pásy VICTAS

Rypadlo SV100-2 je vybaveno patentovanými pásy VICTAS, speciální asymetrická konstrukce pásů se vyznačuje jejich zvětšenými styčnými plochami. Díky tomu je dosaženo prodloužené životnosti pásů, snížení hluku a vibrací při přejezdu a zvýšené stability rypadla.

Soubory ke stažení

HMOTNOST
Provozní hmotnost8 675 kg
Přepravní hmotnost8 600 kg
MOTOR
Čistý výkon motoru48 kW
Hrubý výkon motoru50 kW
Zdvihový objem3,318 l
HYDRAULICKÝ SYSTÉM
Maximální tlak275 bar
2 pístová čerpadla2 x 118,1 l/min
1 zubové čerpadlo18 l/min
PTO 1 Tlak0 - 245 bar
PTO 1 Průtok100 - 65 l/min
PTO 2 Tlak0 - 245 bar
PTO 2 Průtok70 - 50 l/min
PTO 3 Tlak0 - 245 bar
PTO 3 Průtok60 - 50 l/min
VÝKON
Rychlost jízdy (první / druhá)2,5 / 4,8 km/h
Otáčení9 ot/min
Pracovní síla (násada standardní / prodloužená)39,6 / 35,9 kN
Pracovní síla (lopata)61,3 kN
Trakční síla62 kN
Stoupavost25°
NÁPLNĚ
Palivová nádrž115 l
Chladicí kapalina13,3 l
Hydraulický okruh (včetně nádrže)118 l
Nádrž na hydraulický olej60 l
Motorový olej11,2 l

ACelková délka6 380 / 6 420* mmOMax. hloubka kopání – radlice zvednuta4 100 / 4 450* mm
A'Celková délka se zadní radlicí6 890 / 6 940* mmPMax. hloubka kopání – radlice spuštěna4 390 / 4 730* mm
BCelková výška2 540 mmQMax. kopací dosah na zemi6 800 / 7 130* mm
CCelková šířka2 290 mmRMax. kopací dosah6 960 / 7 280* mm
DDélka pásů na zemi2 290 mmSMax. vertikální stěna3 700 / 4 000* mm
EDélka podvozku2 870 mmTMax. výška vykládky4 720 / 4 920* mm
FŠířka dráhy1 890 mmUMax. výška řezu6 830 / 7 030* mm
GŠířka pásu450 mmVOtočení výložníku vlevo60°
HCelková šířka radlice2 290 mmWOtočení výložníku vpravo60°
ICelková výška radlice450 mmXDélka ramene1 650 / 2 000* mm
JVzdálenost radlice1 990 mmYPřední poloměr otáčení2 500 / 2 510* mm
KMax. výška radlice nad zemí460 mmZPřední poloměr otáčení s otáčením výložníku1 790 / 1 795* mm
LMax. hloubka spuštění radlice480 mmAAPoloměr otáčení vzadu1 185 mm
MMinimální světlá výška370 mmAA'Poloměr otáčení vzadu s přídavným protizávažím1 265 mm
NSvětlá výška pod závažím665 mm

*s prodlouženým ramenem

Mechanický rychloupínač na rypadlo. Černá barva, žlutá značka Yanmar.

Mechanický rychloupínač

Hmotnost: 75 kg

Hydraulický rychloupínač na rypadlo. 2 hadice. Černá barva, žlutá značka Yanmar.

Hydraulický rychloupínač

Hmotnost: 82 kg

Powertilt s mechanickým rychloupínačem na rypadlo. černá barva, žlutá značka Yanmar.

Powertilt
(s mechanickým rychloupínačem)

Hmotnost: 180 kg

Powertilt s hydraulickým rychloupínačem na rypadlo. černá barva, žlutá značka Yanmar.

Powertilt
(s hydraulickým rychloupínačem)

Hmotnost: 190 kg

Standardní podkopová lopata se zuby a s jednosměrným upínáním na rypadlo. Černá barva, žlutá značka Yanmar.

Podkopová lopata

Hmotnost: 145 – 326 kg
Objem: 98 – 563 l
Šířka: 325 – 1 200 mm

Standardní podkopová lopata na rypadlo se symetrickým upínáním Symlock. Černá barva, žlutá značka Yanmar.

Podkopová lopata
(se symetrickým upínáním)

Hmotnost: 148 – 323 kg
Objem: 113 – 563 l
Šířka: 325 – 1 200 mm

Pevná svahovací lopata s jednosměrným upínáním na rypadlo. Černá barva, žlutá značka Yanmar.

Pevná svahovací lopata

Hmotnost: 263 – 341 kg
Objem: 330 – 447 l
Šířka: 1 500 – 2 000 mm

Pevná svahovací lopata se symetrickým upínáním Symlock na rypadlo. Černá barva, žlutá značka Yanmar.

Pevná svahovací lopata
(se symetrickým upínáním)

Hmotnost: 263 – 341 kg
Objem: 330 – 447 l
Šířka: 1 500 – 2 000 mm

Hydraulicky naklápěná svahovací lopata na rypadlo. Černá barva, žlutý kryt.

Hydraulicky naklápěná svahovací lopata

Hmotnost: 358 – 443 kg
Objem: 330 – 447 l
Šířka: 1 500 – 2 000 mm

Hydraulické bourací kladivo na rypadlo. Černá barva, žlutá značka Yanmar.

Hydraulické kladivo

Hmotnost: 510 – 910 kg
(kg bez upínací desky)
Průtok: 80 – 130 l/min

Vrták na rypadlo. Černá barva.

Vrták

Mulčovač na rypadlo. Oranžová barva.

Mulčovač
