Maximální výkon

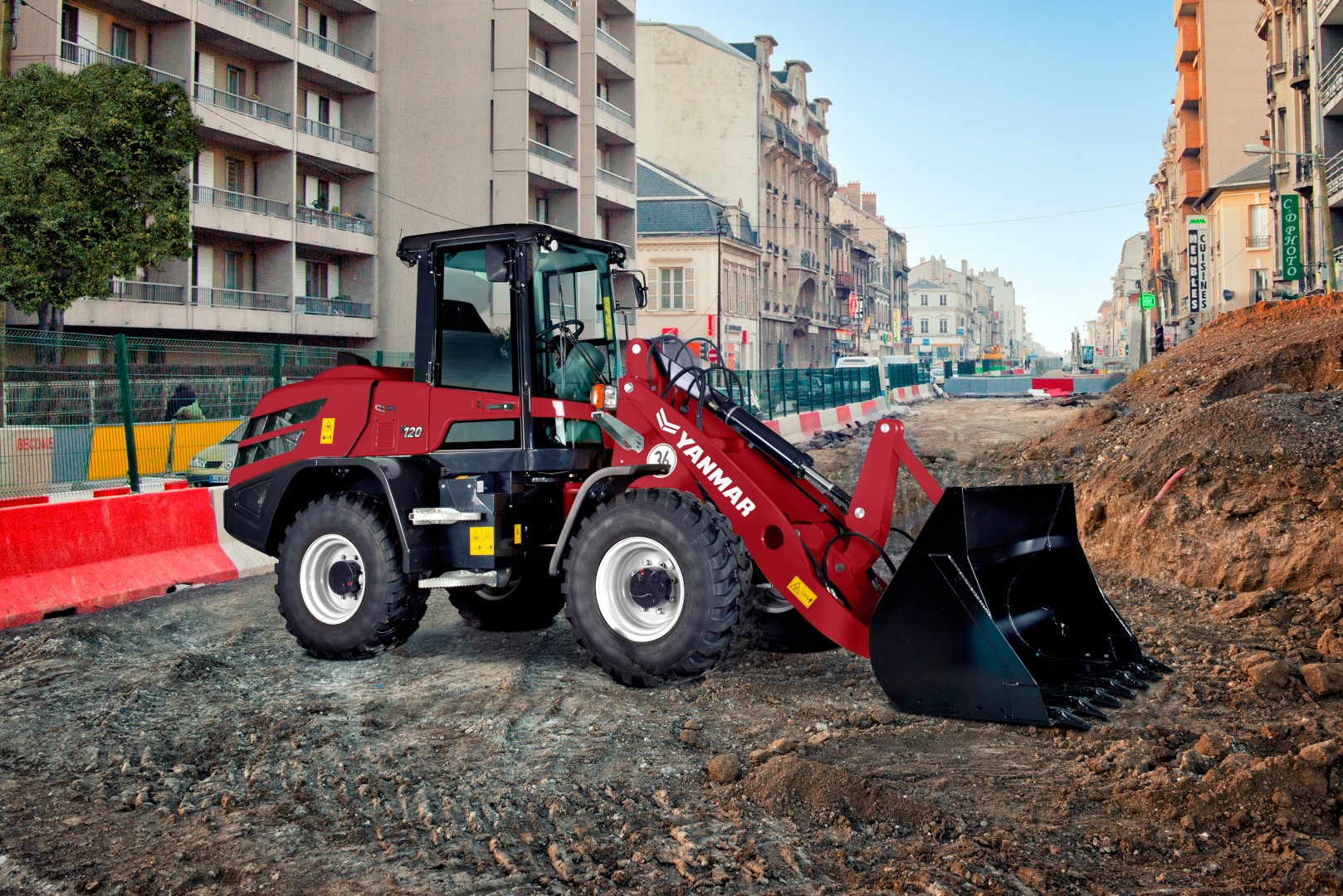

Kolový nakladač V120
Největší kloubový nakladač od Yanmaru vybavený paralelní kinematikou
Kolový nakladač V120 je řízen systémem rovného kloubového spojení v kombinaci s výkyvnou zadní nápravou. Tento koncept vychází z konstrukce velkých kolových nakladačů a je jednoduchý a robustní, což zajišťuje jeho odolnost a dlouhodobou životnost.
Tento systém řízení zaručuje, že obsluha zůstává ve stejném sklonu jako lopata i na nerovném povrchu, což zvyšuje přesnost při používání přídavných zařízení, zejména paletovacích vidlí. Systém dále zaručuje vyšší tlak na lopatu během zásypových prací, což zjednodušuje a zrychluje zarovnávání povrchu. Výkyvná zadní náprava udržuje všechna 4 kola v kontaktu se zemí i při práci na nerovném povrchu.
Rameno nakladače je vybaveno paralelní kinematikou, která dokáže držet přídavné zařízení rovnoběžně se zemí. Kompaktní rozměry nakladače, zejména jeho výška, zajišťují jeho vysokou manévrovatelnost.
Uzávěrka diferenciálu
Kloubem řízený kolový nakladač V120 je v základu vybaven automatickou 45% uzávěrkou diferenciálu přední i zadní nápravy, která je velkou výhodou při nasazení stroje v bahnitém nebo jinak kluzkém terénu.
Výkyvná zadní náprava
Unikátní výkyvná zadní náprava nakladače zvyšuje jeho stabilitu na všech typech povrchů, zvyšuje komfort obsluhy, prodlužuje životnost stroje a zajišťuje tu nejlepší stabilitu při manipulaci s lopatou a paletovacími vidlemi.
Paralelní kinematika
P-kinematika dokáže držet přídavné zařízení rovnoběžně se zemí, umožňuje tak zvedat náklad rychle a přesně bez nutnosti obsluhy seřizovat úhel naklopení ručně. Chytrý design navíc zabraňuje kolizím s nákladním automobilem.
Rovný a pevný kloub
Pevný a rovný kloub zvyšuje stabilitu a spolehlivost nakladače, umožňuje malý poloměr otáčení a optimální polohování paletovacích vidlí a snižuje opotřebení pneumatik. Přední a zadní kola jedou po stejné dráze, nedochází tak k poškozování trávníků a chodníků.
Inching
Použití brzdového pedálu umožňuje jemné doladění hydraulického výkonu. Obsluha může upravovat výkon pojezdu a pracovní hydrauliky, což umožňuje zpomalit rychlost nakladače a zároveň zachovat vysoké otáčky motoru potřebné pro provoz přídavného zaízení.
Silný motor Deutz
Spolehlivý vodou chlazený dieselový motor Deutz TCD 3.6 L4, 4 válec s přímým vstřikováním bez filtru pevných částic o výkonu 74,4 kW / 99,8 HP. Díky vylepšenému systému spalování a vstřikování paliva a oxidačnímu katalyzátoru (DOC) dosahuje motor snížení emisí až o 90 %.
Ergonomické ovládání
Všechny funkce nakladače V120 lze snadno ovládat. Na ergonomickém multifunkčním joysticku se nachází ovládání pro změnu směru jízdy, změnu rychlosti pojezdu a hydraulický rychloupínač. Vsechny přepínače jsou přehledně umístěny na přístrojové desce, která poskytuje obsluze přehled o informacích o stroji.
Rychloupínač
Hydraulický rychloupínač se snadno ovládá a umožňuje jednoduchou, rychlou a bezpečnou výměnu přídavných zařízení. Nakladač V120 je v základu vybaven také přídavným hydraulickým okruhem pro pohon těchto zařízení a na přání může být vybaven rychloupínačem kompatibilním s přídavnými zařizeními Volvo a smykem řízených nakladačů.
Systém Smart control
Smart Control je operační systém pro kolové nakladače vybavenými novými motory. Systém umožňuje jednoduchou obsluhu, kterou lze nastavit na míru každému řidiči. Systém obsahuje 3. a 4. elektrický proporcionální hydraulický řídicí okruh pro ovládání přídavných zařízení, display v novém provedení usnadňuje sledování a kontrolu funkcí stroje a velká tlačítka zaručují snadné používání.
Soubory ke stažení
| HMOTNOST | |
| Provozní hmotnost | 7 000 kg |
| MOTOR | |
| Čistý výkon motoru | 74,4 kW |
| Zdvihový objem | 3,600 l |
| HYDRAULICKÝ SYSTÉM | |
| Maximální tlak | 250 bar |
| Maximální průtok | 81 l/min |
| VÝKON | |
| Rychlost jízdy | 20 km/h |
| Pracovní síla (lopata) | 59 kN |
| Nosnost (s přídavným závažím) | 3 100 kg |
| Nosnost v přepravní poloze (s přídavným závažím) | 3 500 kg |
| Klopný moment | 5 000 kg |
| Klopný moment při plném zatočení | 4 400 kg |
| Objem standardní lopaty | 1,2 m³ |
| NÁPLNĚ | |
| Palivová nádrž | 110 l |
| Nádrž na hydraulický olej | 93 l |
| Motorový olej | 8 l |
| Nádrž na AdBlue | 10 l |
Při respektování velikosti a výkonu stroje je ho možné osadit celou řadou přídavných zařízení.
Paletovací vidle
Posuvné paletovací vidle
Nastavitelné paletovací vidle
Skládací paletovací vidle
Plovoucí paletovací vidle
Standardní lopata bez zubů
Standardní lopata se zuby
Drapáková lopata bez zubů
Drapáková lopata se zuby
Drapáková lopata bez zubů s hákem
Drapáková lopata se zuby s hákem
Lopata na lehké materiály
Lopata na sypké materiály
Stranově výsypná lopata
Vysoko výsypná lopata
Lopata s přidržovačem
Lopata s přidržovačem s odnímatelnými boky
Lopata na kameny
Shrnovací lopata
Zvýšená shrnovací lopata
Drapák na kulatinu
Drapák na kulatinu
Drapák na kulatinu
Koště na vidle
Zametací koště
Zametací koště se skrápěním
Zametací koště se skrápěním a bočním přimetacím kartáčem
Radlice
Šípová radlice
Sypač soli
Rozmetač soli a štěrku
Sněžná fréza
Mulčovač
Mulčovač se sběrnou nádobou
Zemní vrták
Fréza na pařezy
Žací lišta
Dvoučepelová rotační sekačka
Rozřezávací pila
Sekačka na živý plot
Nahrnovač materiálu
Pracovní plošina
Jeřábovací hák
Jeřábovací hák na vidle
Zarovnávač povrchu
Zarovnávač dráhy a tratě
Napichovák na balíky
Napichovák na balíky
Vidle na balíky
Vidle na balíky
Uchopovač balíků
Uchopovač balíků
Uchopovač balíků
Transportní zařízení na kulaté balíky
Stohovací zařízení na kulaté balíky
Stohovací zařízení na čtvercové balíky
Rozvinovač balíků
Kleště na balíky
Kleště na balíky
Kleště na kulaté balíky
Řezací nůž na balíky
Sekačka na balíky
Kleště na květináče
Krabicový rotátor
Malé vidle s přidržovačem
Velké vidle s přidržovačem
Vidle na hnůj
Vidle na hnůj
Kombinované vidle
Víceúčelová lopata
Lopata na siláž s přidržovačem
Kleště na siláž
Řezačka siláže
Hrábě na siláž
Rozparovač
Gumový přihrnovač
Posuvná deska na krmivo
Podávací kolo na krmivo
Přihrnovač krmiva
Dávkovač krmiva
Rozdělovač krmiva
Rozmetací zařízení
Stájový vozík
Stájový zarovnávač
Koště na plevel
Nádoba na odpad
A mnoho dalšího…
