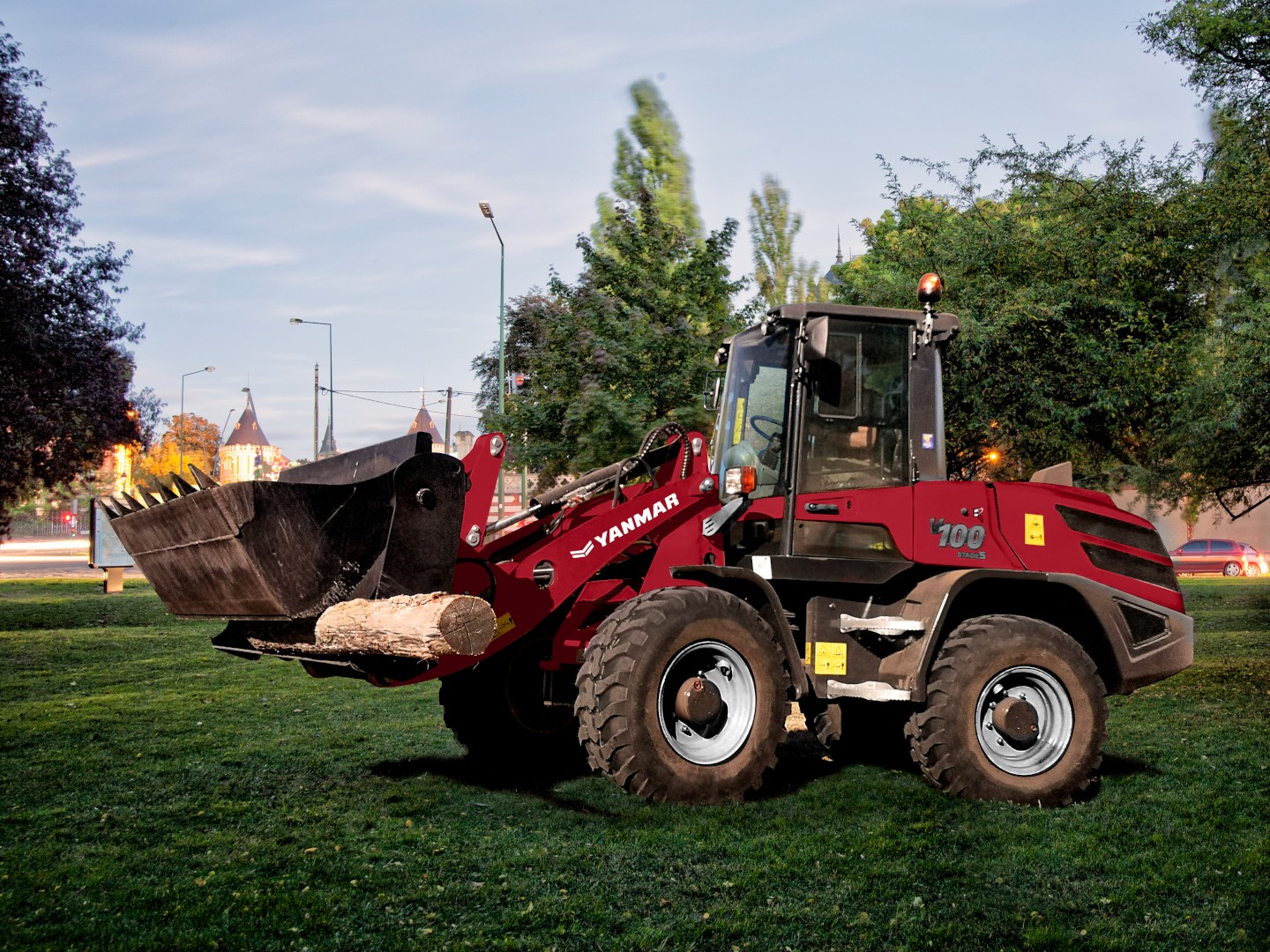

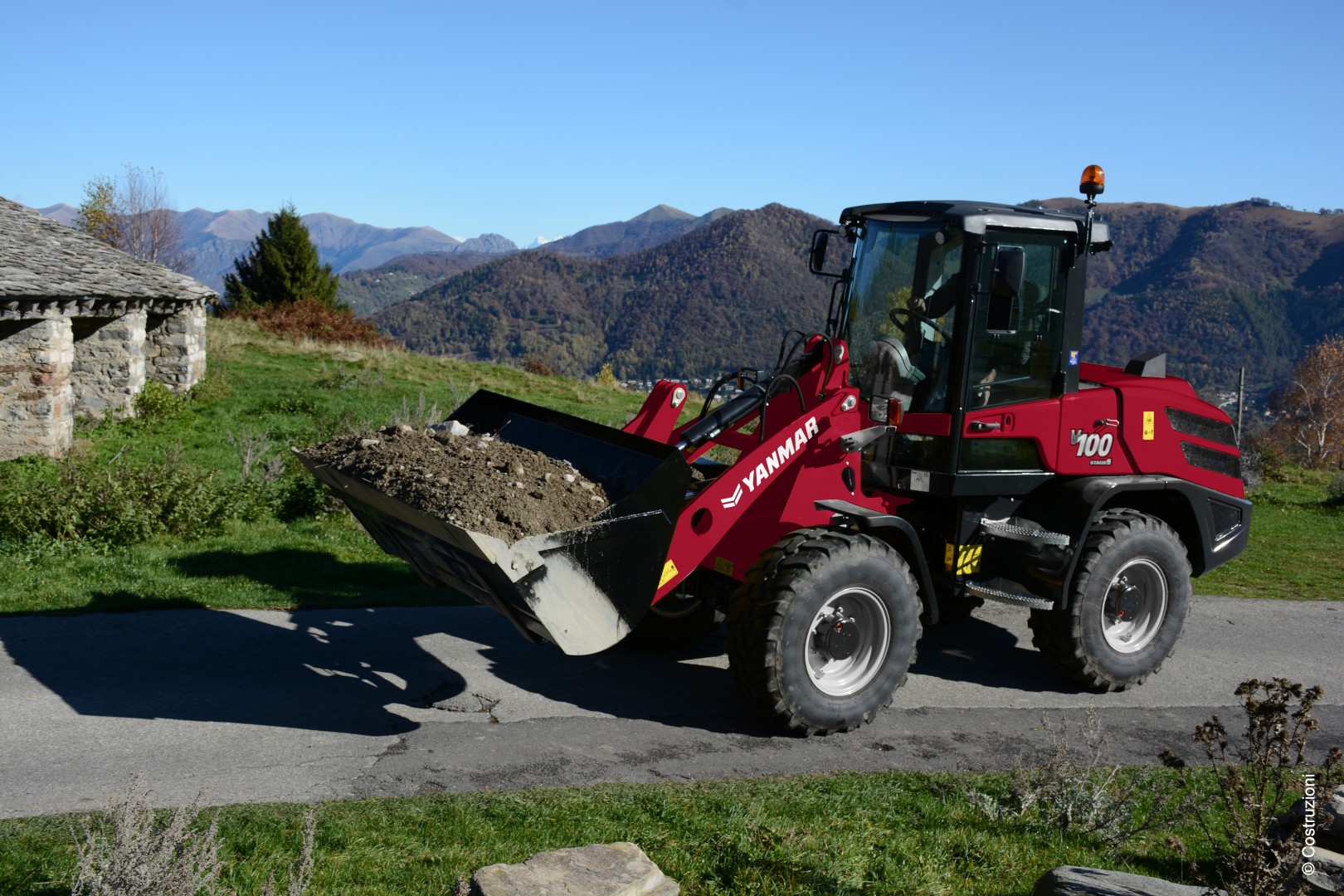

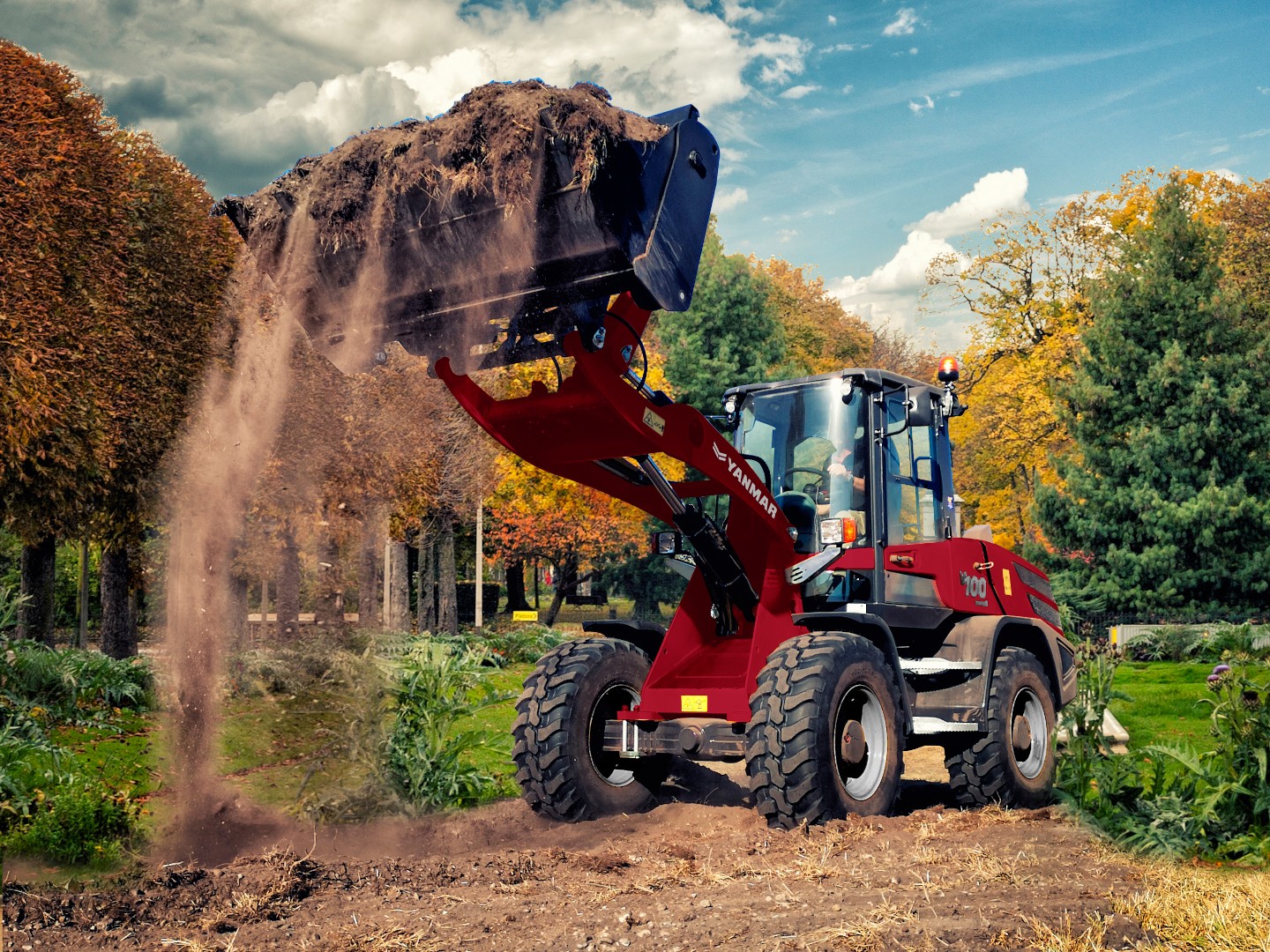

Kolový nakladač V100

Spolehlivý kloubový nakladač vybavený paralelní kinematikou

Kolový nakladač V100 je řízen systémem rovného kloubového spojení v kombinaci s výkyvnou zadní nápravou. Tento koncept vychází z konstrukce velkých kolových nakladačů a je jednoduchý a robustní, což zajišťuje jeho odolnost a dlouhodobou životnost.

Tento systém řízení zaručuje, že obsluha zůstává ve stejném sklonu jako lopata i na nerovném povrchu, což zvyšuje přesnost při používání přídavných zařízení, zejména paletovacích vidlí. Systém dále zaručuje vyšší tlak na lopatu během zásypových prací, což zjednodušuje a zrychluje zarovnávání povrchu. Výkyvná zadní náprava udržuje všechna 4 kola v kontaktu se zemí i při práci na nerovném povrchu.

Rameno nakladače je vybaveno paralelní kinematikou, která dokáže držet přídavné zařízení rovnoběžně se zemí. Kompaktní rozměry nakladače, zejména jeho výška, zajišťují jeho vysokou manévrovatelnost.

Nastavitelný volant

Kloubový kolový nakladač V100 je v základu vybaven nastavitelným volantem, který zvyšuje pohodlí obsluhy a usnadňuje nástup do kabiny z obou stran.

Komfortní sedačka

Kloubový kolový nakladač V100 je v základu vybaven pohodlnou hydraulicky odpruženou sedačkou s bezpečtnostním pásem, nastavitelnou polohou a nastavením odpružení podle váhy.

Výkyvná zadní náprava

Unikátní výkyvná zadní náprava nakladače zvyšuje jeho stabilitu na všech typech povrchů, zvyšuje komfort obsluhy, prodlužuje životnost stroje a zajišťuje tu nejlepší stabilitu při manipulaci s lopatou a paletovacími vidlemi.

Paralelní kinematika

P-kinematika dokáže držet přídavné zařízení rovnoběžně se zemí, umožňuje tak zvedat náklad rychle a přesně bez nutnosti obsluhy seřizovat úhel naklopení ručně. Chytrý design navíc zabraňuje kolizím s nákladním automobilem.

Rychloupínač

Hydraulický rychloupínač se snadno ovládá a umožňuje jednoduchou, rychlou a bezpečnou výměnu přídavných zařízení. Nakladač V100 je v základu vybaven také přídavným hydraulickým okruhem pro pohon těchto zařízení.

Rovný a pevný kloub

Pevný a rovný kloub zvyšuje stabilitu a spolehlivost nakladače, umožňuje malý poloměr otáčení a optimální polohování paletovacích vidlí a snižuje opotřebení pneumatik. Přední a zadní kola jedou po stejné dráze, nedochází tak k poškozování trávníků a chodníků.

Komfortní kabina

Prosklená a vyhřívaná kabina poskytuje 360° rozhled a perfektní výhled na přídavné zařízení. Kabina je vybavena ochranou konstrukcí ROPS (ochrana proti převrácení) a FOPS (ochrana proti padajícím objektům), tlumením vybrací a hluku a má dveře na obou stranách.

Silný motor Yanmar

Spolehlivý vodou chlazený dieselový motor Yanmar 4 válec s přímým vstřikováním o výkonu 53,7 kW (73 HP) bez filtru pevných částic (DPF). Díky vylepšenému systému spalování a vstřikování paliva a oxidačnímu katalyzátoru (DOC) dosahuje motor snížení emisí až o 90 %.

Nezávislý 3. a 4. okruh

Oba okruhy, 3. hydraulický okruh pro ovládání hydraulického rychloupínače a bežná přídavná zařízení a 4. přídavný hydraulický okruh pro ovládání speciálních přidavných zařízení, jsou nezávislé na hydraulice pohonu a mohou být vybaveny funkcí vysokého průtoku (High Flow).

HMOTNOST
Provozní hmotnost	5 800 kg
MOTOR
Typ	Yanmar 4TNV98CT
Palivo	Diesel
Čistý výkon motoru	53,7 kW (75 HP) při 2 200 ot/min
Maximální točivý moment	308 Nm při 1 365 ot/min
Zdvihový objem	3,318 l
Chlazení	Vodou
Startér	12 V / 3,0 kW
Baterie	12 V / 100 Ah
Generátor	14 V / 80 A
HYDRAULICKÝ SYSTÉM
Maximální tlak	250 barů
Čerpadlo	76 l/min
VÝKON
Rychlost jízdy	20 km/h
Klopný moment (poloha rovně)	4 370 kg
Klopný moment (plné vytočení)	3 860 kg
Pracovní síla (lopata)	55,4 kN
Trakční síla	47,8 kN
Objem standardní lopaty	1,00 m³
Stoupavost	30°
Celkový úhel řízení	80°
Hlučnost (2000/14/CE&2005/88/CE)	Lwag: 101 dBA ; Lpag: 74 dBA
PODVOZEK
Standardní pneumatiky	405/70 R 20 SPT9 Dunlop
NÁPLNĚ
Palivová nádrž	100 l
Motorový olej	8 l
Hydraulická nádrž	88 l
