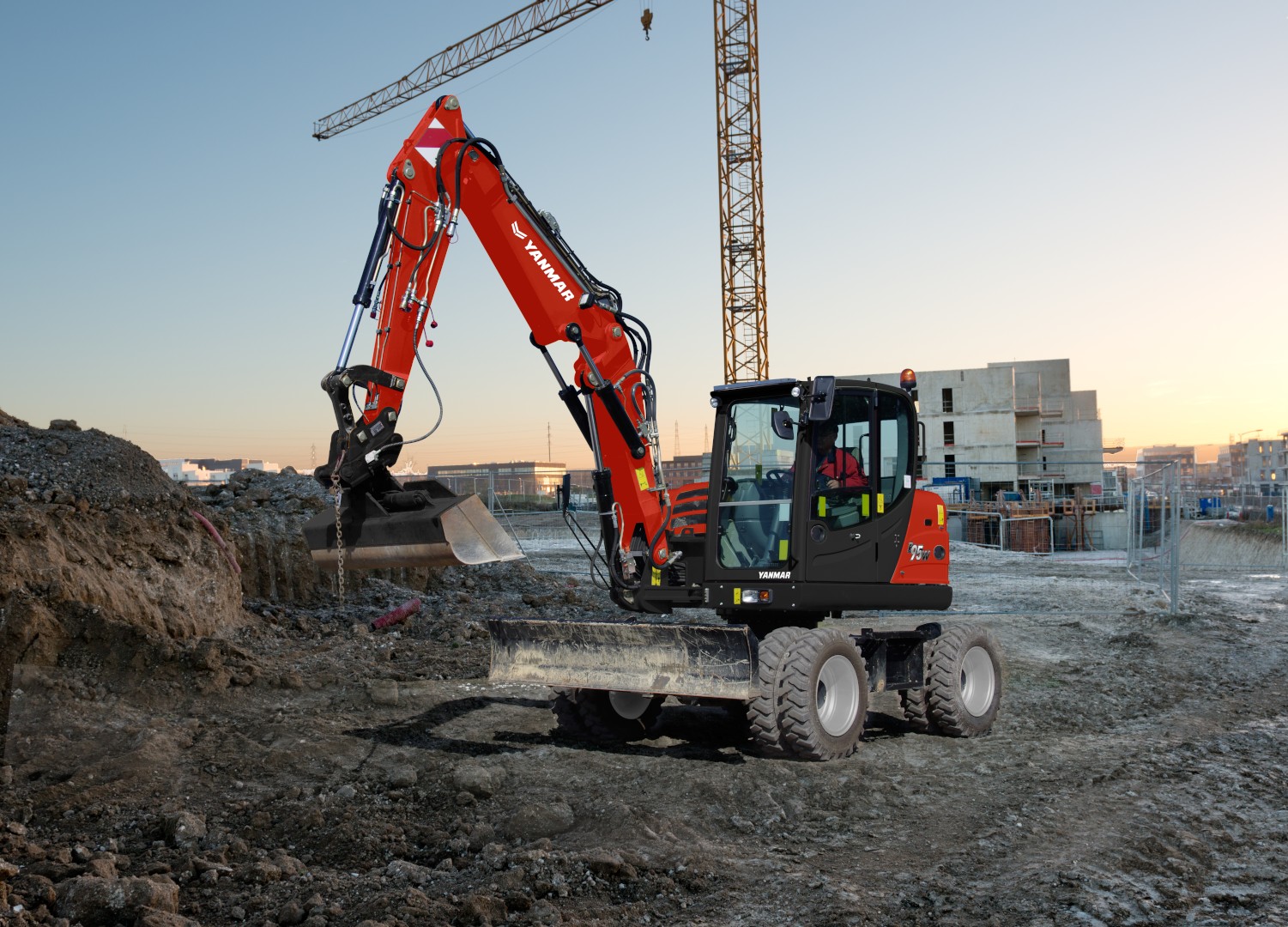

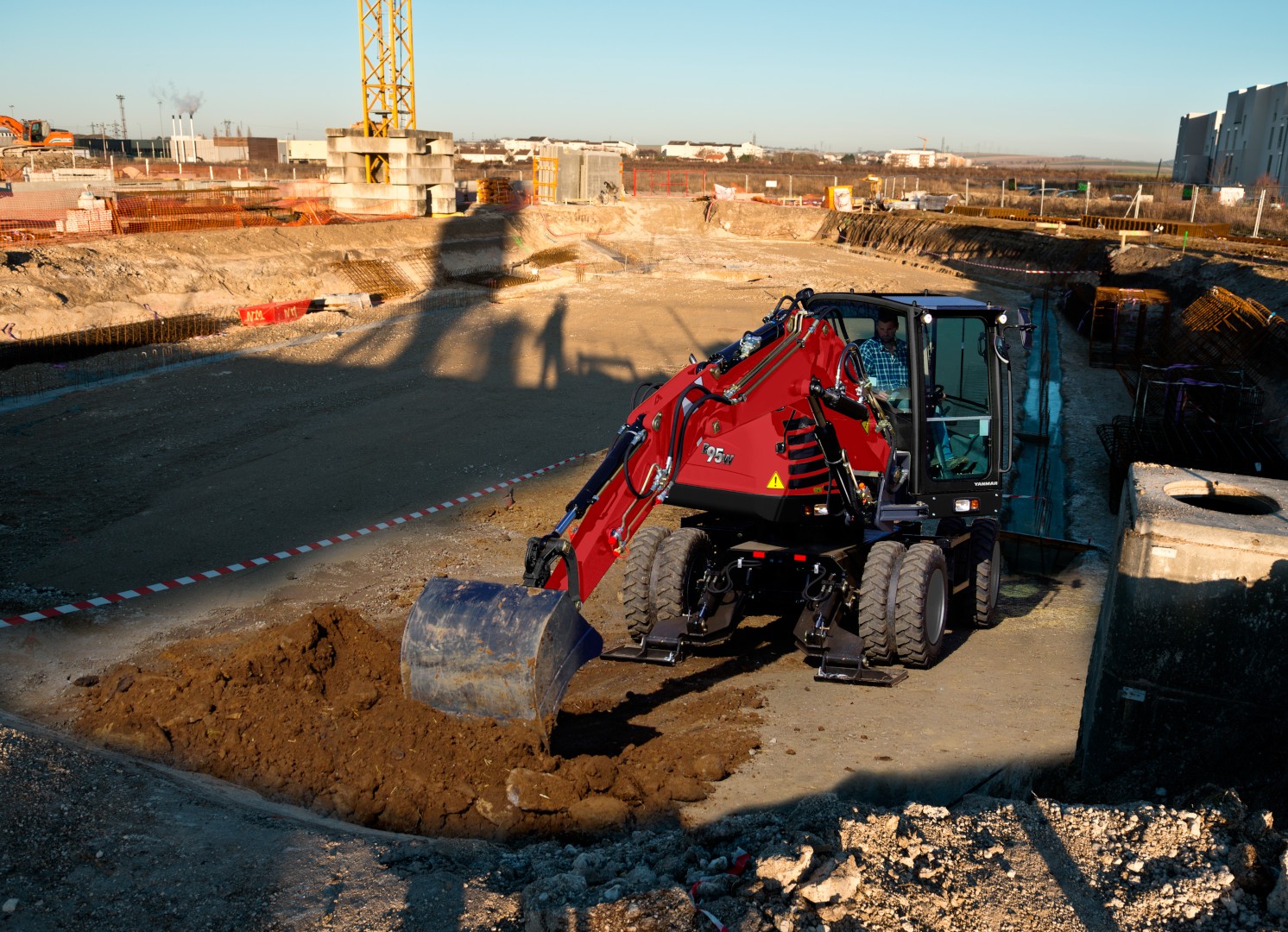

Kolové rypadlo B95W

Extra komfort v kombinaci s vysokým výkonem a efektivitou

Kolové rýpadlo B95W kombinuje komfort, vysoký výkon, spolehlivost a efektivitu. Rýpadlo je tak na jedné straně všestranným strojem vhodným pro nasazení ve většině oblastí, od terénních úprav, přes výstavby až po stavební inženýrství a na straně druhé hledí na ohledy obsluhy a poskytuje jí snadné ovládání a komfortní a bezpečné pracovní prostředí.

Vysoké rypné a zvedací síly rýpadla v kombinaci s jeho přesným hydraulickým systémem mu umožňují vykonávat i úkoly jinak určené pro mnohem těžší stroje, zejména přeprava a manipulace s extra težkými předměty.

Auto-Idle

Motor kolového rýpadla B95W je vybaven funkcí Auto-Idle, která automaticky sníží otáčky motoru pokud obsluha nepoužila ovládací prvky stroje po dobu 4 sekund. Motor je dále vybaven funkcí automatického vypnutí motoru.

Stabilní podvozek

Unikátní konstrukce podvozku kolového rýpadla B95W kombinuje dokonalou pohyblivost v terénu s vysokým výkonem. Kyvné nápravy s úhlem naklopení až 11,5 ° dodávají rýpadlu vynikající stabilitu i na nerovném povrchu.

Kruhové rameno

Kolové rýpadlo B95W lze vybavit 2dílným kruhovým ramenem, které díky své unikátní konstrukci poskytuje rýpadlu extrémně malý poloměr otáčení a je tak vhodné pro práci ve stísněných prostorech, zejména na městských staveništích.

TPA rameno

Kolové rýpadlo B95W lze vybavit 2dílným ramenem TPA, které je svou konstrukcí vhodné zejména pro výkopové práce vyžadující vysoký výkon a přepravu a přesné umisťování težkých předmětů. Rameno je konstruováno pro maximální pracovní rozsah.

Oboustranný ventilátor

Kolové rýpadlo B95W je vybaveno hydraulicky poháněným oboustranným ventilátorem, který je automaticky řízen podle teploty. Ventilátor beží pouze pokud je potřeba, což prodlužuje jeho životnost a šetří palivo. Ventilátor je možné ovládat i ručně, čištění probíhá pomocí reverzace ventilátoru.

Silný motor Deutz

Spolehlivý vodou chlazený dieselový motor Deutz TCD 3,9 L4, 4 válec s přímým vstřikováním o výkonu 74,4 kW / 99,8 HP bez filtru pevných částic (DPF). Díky vylepšenému systému spalování a vstřikování paliva a oxidačnímu katalyzátoru (DOC) dosahuje motor snížení emisí až o 90 %.

4 nezávislé okruhy

Hydraulický systém 4 nezávislých okruhů poskytuje kolovému rýpadlu B95W zvýšenou kapacitu použití přídavných zařízení. Obsluha může ovládat rototilt s hydraulickým rychloupínačem a hydraulickým přídavným zařízením (například pila, fréza, mulčovač a další), všechna zařízení lze ovládat samostatně, navzájem se neovliňují.

Hydrostatický pohon

Kolové rýpadlo B95W dosahuje maximální rychlosti pojezdu až 36 km/h, což výrazně urychluje jeho přesun z místa na místo a zkracuje neproduktivní přepravní časy. Hydrostatický pohon je nezávislý na pracovní hydraulice, funguje tak i jako přídavný brzdicí systém. Rýpadlo je navíc vybaveno plynovým pedálem pro jemné a přesné ovládání stroje.

Komfortní kabina

Nová konstrukce kabiny dosahuje snížené hlučnosti a vybrací a je vybavena ochrannou konstrukcí ROPS (ochrana proti převrácení) a FOPS (ochrana proti padajícím objektům). Kabina je vyhřívaná a je vybavena klimatizací a přehledným 7" displayem s antireflexní obrazovkou. Dostatečně velké ovládací prvky umožňují snadné ovládání i v rukavicích. Výbava může být dále doplněna o vyhřívaná zpětná zrcátka.

HMOTNOST
Provozní hmotnost (jednodílné rameno)	9 100 kg
Provozní hmotnost (TPA rameno)	9 300 kg
Provozní hmotnost (kruhové rameno)	9 500 kg
MOTOR
Typ	Deutz, TCD 3,6 L4
Palivo	Diesel
Čistý výkon motoru	74,4 kW / 101 HP při 2 000 ot/min
Zdvihový objem	3,600 l
Maximální točivý moment	410 Nm při 1 600 ot/min
Chlazení	Vodou
Startér	12 V - 4,0 kW
Baterie	12 V - 135 Ah
HYDRAULICKÝ SYSTÉM
	MAXIMÁLNÍ TLAK	PRŮTOK
Uzavřený nezávislý okruh cestovní hydrauliky	420 barů	112 l /min
Okruh pracovní hydrauliky	280 barů	142 /min
Hydraulický okruh pro veškeré polohování a otáčení	250 barů	3 x 38 l /min
Proporcionálně ovládaný hydraulický okruh pro příslušenství	280 barů	0 - 120 l/min
VÝKON
Rychlost jízdy (2 rychlosti)	6 / 20 km/h
Rychlost jízdy (4 rychlosti, volitelné)	5 / 15 a 11 / 36 km/h
Otáčení	10 ot/min
Pracovní síla (rameno)	53,2 kN
Pracovní síla (lžíce)	42,6 kN
Úhel řízení	32°
Hlučnost (2000/14/CE&2005/88/CE)	Lwag: 100 dBA ; Lpag: 72 dBA
PODVOZEK
Pneumatiky	Standardní 8,25-20, 12 PR
NÁPLNĚ
Palivová nádrž	160 l
Nádrž na močovinu	10 l
Hydraulický okruh	115 l
Hydraulická nádrž	60 l

RAMENO		TPA	KRUHOVÉ	JEDNODÍLNÉ
A	Celková délka	5 700 mm	6 070 mm	7 000 mm
A'	Celková délka se zadní radlicí	6 320 mm	6 700 mm	7 630 mm
B	Celková výška	2 900 mm	2 900 mm	2 900 mm
C	Celková šířka	2 460 mm	2 460 mm	2 460 mm
D	Rozvor	2 240 mm	2 240 mm	2 240 mm
E	Délka podvozku	3 180 mm	3 180 mm	3 180 mm
F	Šířka dráhy	1 960 mm	1 960 mm	1 960 mm
G	Šířka pásu	496 mm	496 mm	496 mm
H	Celková šířka radlice	2 460 mm	2 460 mm	2 460 mm
I	Celková výška radlice	500 mm	500 mm	500 mm
J	Vzdálenost radlice	2 030 mm	2 030 mm	2 030 mm
K	Max. výška radlice nad zemí	485 mm	485 mm	485 mm
L	Max. hloubka spuštění radlice	230 mm	230 mm	230 mm
M	Minimální světlá výška	320 mm	320 mm	320 mm
N	Světlá výška pod protizávažím	1 060 mm	1 060 mm	1 060 mm

RAMENO		TPA	KRUHOVÉ	JEDNODÍLNÉ
A	Max. hloubka kopání – radlice zvednuta	4 100 / 4 300* mm	4 030 mm	3 890 mm
B	Max. hloubka kopání – radlice spuštěna	4 160 / 4 360* mm	4 160 mm	4 080 mm
C	Max. kopací dosah na zemi	7 370 / 7 550* mm	7 990 mm	7 820 mm
D	Max. kopací dosah	7 570 / 7 740* mm	8 100 mm	7 960 mm
E	Max. vertikální stěna	3 300 / 3 470* mm	3 140 mm	2 980 mm
F	Max. výška vykládky	5 410 / 5 580* mm	5 400 mm	4 060 mm
G	Max. výška řezu	7 500 / 7 660* mm	7 700 mm	6 070 mm
H	Otočení výložníku vlevo	53°	53°	53°
I	Otočení výložníku vpravo	67°	67°	67°
J	Délka ramene	2 000 / 2 200* mm	1 650 mm	2 000 mm
K	Přední poloměr otáčení	3 670 mm	1 740 mm	3 790 mm
L	Poloměr otáčení vzadu	1 550 mm	1 550 mm	1 550 mm
